在科技的迅猛發展的今天，常用的流量計所存在的問題是很難實現測量。勒洛三角形原理流量計采用容積法測量流量，利用勒洛三角形在正方形約束下轉動時兩者之間的空隙周期性的變化，由單向閥門控制的流體在空隙變化時進出流量計。它具有測量，漏流少，壓降低的特點。本文就對其機械實現進行探索。

1、流量計原理：
  流量計的正方形內腔 （設正方形邊長為 1，對應正三角形邊長也為1） 被勒洛三角形分成四個區域，四角放置閥門。當轉子隨著流體的流入轉動時，正方形的每一條邊始終有一個且只有一個點與轉子接觸，這樣就把流量計內腔平面分成四個相互隔開的獨立部分，且每一獨部分立面積的大小隨著轉子的轉動而發生變化。在閥門的控制下，流體隨面積減小離開流量計，隨面積增大進入流量計。轉子每個周期變化量將超過1.828 個面積單位。

2、圓角結構：

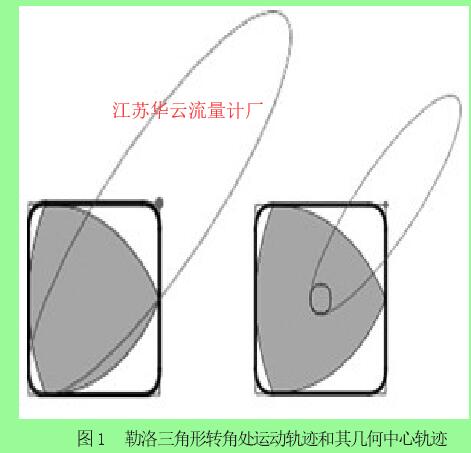

  勒洛三角形在正方形約束下的運動在轉角處的軌跡是橢圓的一部分，如圖 1所示。

圖1 勒洛三角形轉角處運動軌跡和其幾何中心軌跡

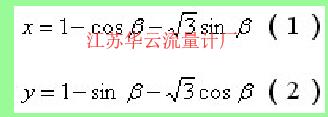

  經計算，該軌跡的參數方程為 （1） 式和 （2） 式。

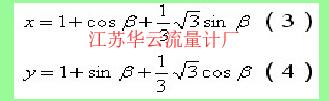

  如圖 1所示，勒洛三角形幾何中心運動軌跡是由四個對稱的部分橢圓形成的公共區域輪廓，每個橢圓的參數方程為 （3） 式和 （4） 式。

  設計中，可將上蓋設計為能夠包絡住三角形幾何中心軌跡的圓。上蓋圓的***大直徑應略小于 （）；此時上蓋的制作可節省較材料。

3、流量進出系統：

圖2 流量進出系統

4、流量計轉子設計：
  轉子強度較低，轉子尖角處摩擦***多，壽命***短。因此考慮利用滾子結構來進行優化，將尖角處轉化為純滾動運動。容積式流量計***大的誤差來源就是漏流，材料選取會影響摩擦力，壓降也隨之變化，進而影響漏流。設計采用圓角結構解決尖角應力集中問題，并采用特殊材料涂層 （如石墨烯等具有耐摩擦，耐腐蝕性的材料） 和彈性轉子結合解決密封和摩擦的問題。
