摘要：在天然氣輸送過程中輸差和經營管理、銷售一樣都是管輸行業的人***關注的問題, 輸差作為依托于流量計計量儀表的經濟指標, 對于能使***大經濟效益成為可能的輸差控制越來越受到業內人士的重視, 本文就對天然氣流量計選型與輸差控制進行了簡要的探究。



　　天然氣工業生產的***終環節包括了銷售和本文重點討論的輸送, 其中輸送環節所出現的輸差又是人們關注的衡量經濟的指標。輸差的確切含義以及和哪些因素相關是經管人員頻繁討論的話題之一。



　　1、天然氣的定義和計量單位：



　　(1) 天然氣



　　天然氣是指由帶壓管進行輸送對管道某一截斷具備針對性的、以氣體的形式出現的流量, 至于供需雙方對于天然氣的需求有多大, 需求量的確定依賴依附于輸氣管道上的流量測量裝置所計量出來的數據。對于不同的部門天然氣的定義也會相應的發生變化, 在用氣部門, 天然氣起到能源或原料的作用。在輸出部門, 天然氣又等同于產品。



　　(2) 天然氣的計量單位



　　天然氣流量計量是企業生產經營管理中的基礎性的技術工作, 對現場、物體之間可以進行區別的屬性稱為“量”。為了對同類量的值進行定量表示, 則需要一個特定選取的比較基礎, 這種可以用作比較基礎的特定量就是我們所說的計量單位。



　　(1) 能量測量。就目前而言, 能量的測量并未在我國普及, 通過質量流量或者是標準體積乘以發熱量的計算公式可得出能量。但需要注意的是, 天然氣參比條件的不同極有可能導致誤差的出現。在能量換算的過程中在0℃的條件下, 如果是在大氣壓的標準狀況中質量換算后則等于15℃, 在和標準狀況的比較之下會出現4%的誤差。



　　(2) 流量測量。質量、溫度、長度、時間作為基本量的綜合導出量被稱之為流量, 像這種具備綜合性、動態性、導出性的流量是在流體流動過程中測得的。由于氣體中膨脹性和壓縮性兼具, 這為氣體的測量增加了不少難度, 再加之流動狀態出現的偏差, 這無疑會增加流量測量中出現附加誤差的概率。



　　2、天然氣量值的測量：

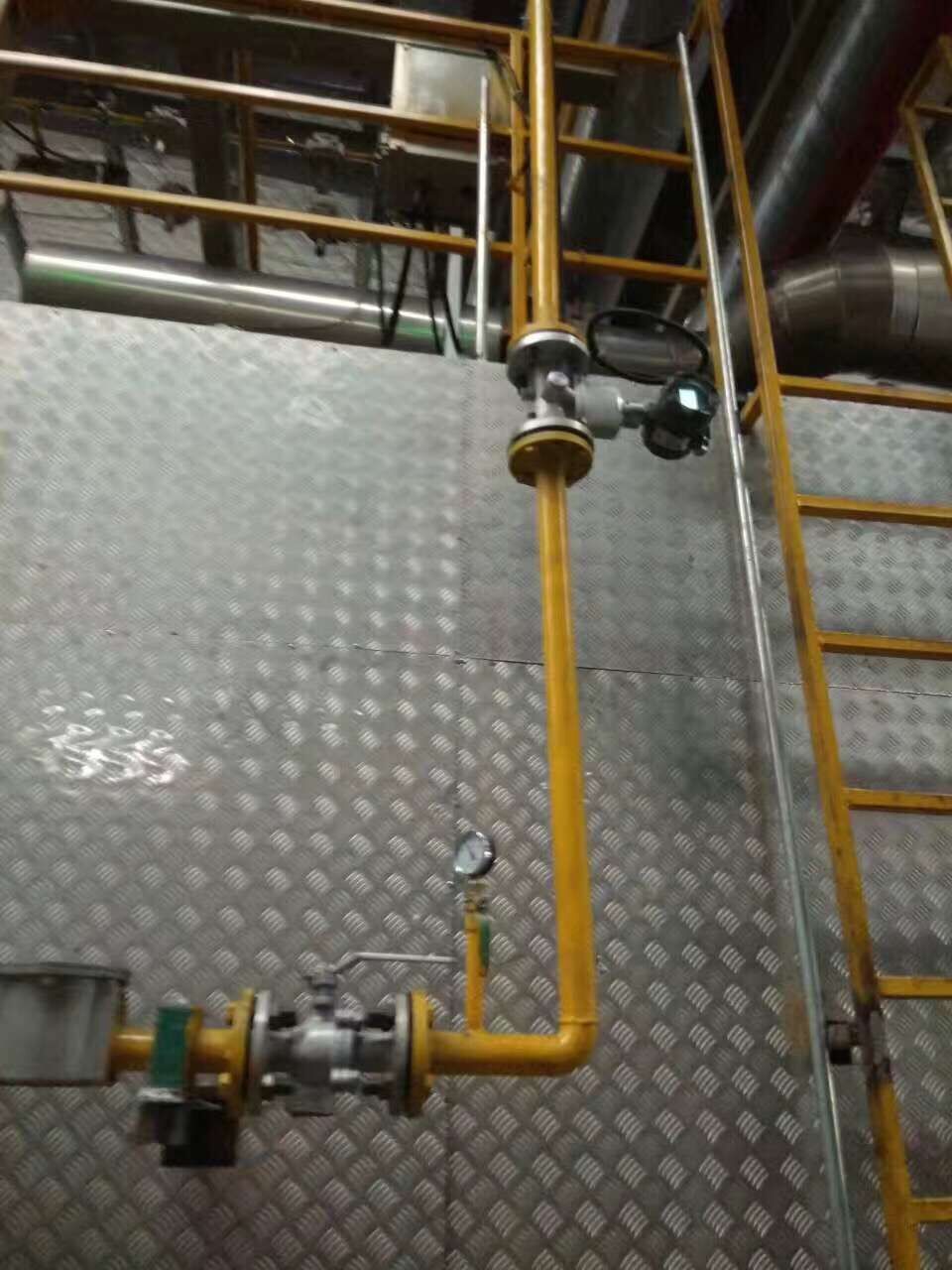

　　(1) 旋進漩渦流量計



　　就近幾年旋進漩渦流量的使用范圍而言, 旋進旋渦流量在油田伴生氣計量中得到了較為廣泛的使用, 在中轉站和計量間像這種DN25到DN200的口徑流量計出現的概率極高。流量計和測量流量計之間雖然有著許多各自不同的特性, 但它們之間也存在著很多的相似之處, 測量流量計由于其結構緊湊、使用方便等特征尤其適合于系統總計量的過程。通常誤差都能控制1.05%的范圍內。

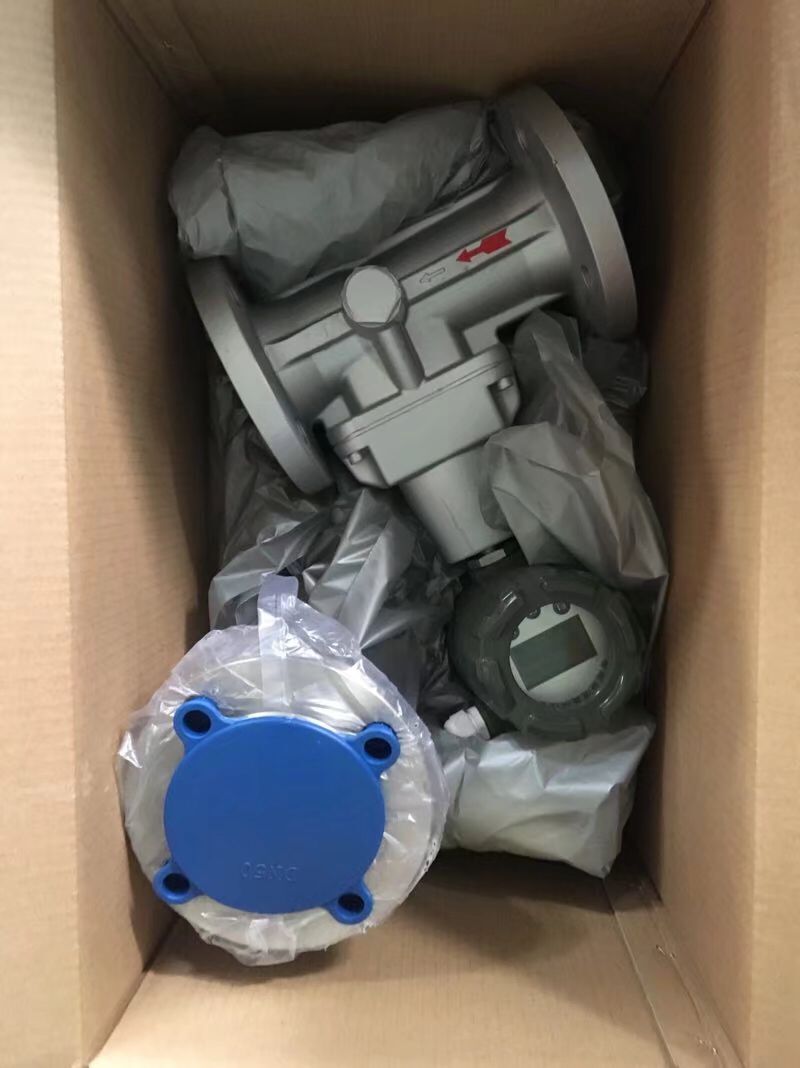

一、旋進旋渦天然氣流量計概述：

 無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

 采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

 智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體,采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

 采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；

 采用國內的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；

 采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

 采用EEPROM技術，參數設置方便，并可保存***長達一年的歷史數據；

 轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；

 多物理量參數報警輸出，可由用戶任選其中一個；

 流量計表頭可360度旋轉，安裝使用簡單方便；

 配合本公司的FM型數據采集器，可通過因特網進行遠程數據傳輸

 壓力、溫度信號為傳感器輸入方式，互換性強；

 整機功耗低，可用內電池供電，也可外接電源。

1.2、主要用途：

智能旋進旋渦流量計可廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的產品。



　　(2) 渦街流量計



　　渦街流量計由于量程寬、沒有可動部件的特征, 在油氣田氣體貿易計量中應用的比較廣泛, 不過由于它對雷諾數有要求, 這又大大限制了它的使用范圍。大多采用應力式壓電晶體檢測原件的渦街流量計并不適用于具備震動干擾性質的管網。



　　(3) 孔板流量計



　　傳統的表壓式儀表在我國天然氣計量工作中依然占據著重要地位, 而石油天然氣領域中, 達到95%以上貿易計量都是孔板流量計。



　　3、有關輸差的分析方法：



　　(1) 輸差的分類



　　根據實際情況的不同可以將輸差分為:綜合輸差、線輸差、站輸差三種類型, 只有做到了綜合輸差和總出總進之差結果的相等。綜合輸差和所有站輸差、線輸差結果的相等, 綜合輸差和所有基層單位輸差結果的相等, 當這三個條件都滿足后, 對于輸差進行準確定位的環節能起到一個較大的輔助作用。



　　(2) 有關輸差的分析方法



　　(1) 流量平衡法。在對范圍小的區域進行輸差計量的時候, 需要先封住校驗完成的計量表儀, 進而計算每一臺流量計的瞬時值, 在進行現場流量平衡的過程中如果輸差值超過了誤差范圍, 就需要查找其他可能對平衡造成影響的因素。 (2) 曲線對比法。將整個管網的輸差和區域的輸差以輸差曲線的形式表現出來, 對比輸差曲線。如果在發現了輸差曲線或整個管網的輸差曲線走勢相同, 就可以判定為該線極有可能存在輸差問題, 因此為該段、該區域的重點查找提供了依據。 (3) 相關分析法。應該結合多方面的因素對輸差進行分析, 比方說在某家管輸企業突然出現了輸差增大的情況, 計量院針對這個問題修改了計量裝置的參數, 修改并不能有效的控制根除輸差問題。為找出影響輸差的罪魁禍首, 還需要對計量數據和行為進行探究分析, 輸差、各個計量儀表的重復勞動現象便能得到有效的制止。 (4) 計量先行法。造成輸差現象產生的緣故多種多樣, 像漏氣、竊氣等現象造成的計量儀輸差問題不易被大家察覺。除了以上提到的漏氣、竊氣現象, 因為計量儀表本身發生故障造成輸差可能比上述現象導致輸差的情況更多。因此為了有效的解決輸差問題需要秉持計量先行的原則。 (5) 數據跟蹤法。在天然氣管網中, 計量數據一般都具備著可傳遞的性質, 借助著處于上下游兩點的計量儀表的計量數據之間進行對比, 就可以判斷出一臺計量儀表的準確性。



　　4、結語：



　　綜上所述, 在對天然氣計量和輸差有了一定了解的情況下, 對輸差的各種分析方法進行合理運用, 才能有效控制計量中輸差的出現。
