摘要：渦輪流量計是固井作中不可缺少的工具，由于使用過程的不可性，往往會出很多。針對流量在固井作中出的行分析，并送器在使用過程中出的特殊響聲做了致研究，***找到了問題的癥所在，提出性的改措施，器的使用和后期提供建性意，有效保障了器在固井作過程中的良好表。

1、概述：
   渦輪流量計是固井作業中技術人員的“耳目”，為判斷井下、地面施工情況提供科學依據。根據它可以確定注水泥漿量和頂替鉆井液排量，起到預防憋泵、保障安全和提高頂替效率的作用。在注水泥漿過程中，渦輪流量計能測定出注水泥漿的瞬時排量和累計總量，可以有效防止水泥返高不足的情況發生。在頂替鉆井液的過程中，它能測定出頂替鉆井液的瞬時排量和累計總量 可以防止留水泥塞事故發生 。

3. 3、軸與鋼珠彈子間隙不合適：

  在放置前后鋼珠彈子時有技巧，技巧在于大彈子放在前導向架里，小彈子放在后導向架里。在測排量時，由于排量從小到穩定有個過程，葉輪和軸會受到朝斜上方和向前的推力，此時后導向架里的橡膠軸承通過自身變形釋放軸受到向上的力。若是后導向架里的鋼珠彈子太大，軸插入橡膠軸承中心孔的長度太短，橡膠軸承容易變形破裂。另一方面，彈子太大會造成旋轉困難，軸長時間作用在鋼珠彈子的同一部位，那么久而久之軸就會在鋼珠彈子上形成一個凹槽。

4、改進方法：
  綜上所述，當放置前導向架的臺階面凹凸不平時會產生較大異響，并對渦輪變送器的正常工作產生很大影響。
  當前臺階面出現凹槽時，常用的方法是用銑刀將凹凸不平的臺階面銑平整，由于導向架的內徑、軸的長度、壓環的高度限制了鋼珠彈子的直徑，用該方法在調整軸與鋼珠彈子的間隙時不好調整。
  另有兩種方法可供參考，種方法是用焊條點焊，將不平的臺階面焊平。此方法除了技術上的困難外，即使焊平了，在泥漿高速的沖擊下很快也會變得凹凸不平，不能長期使用。第二種方法是改變渦輪流量計殼體的自身結構( 圖 3) 。

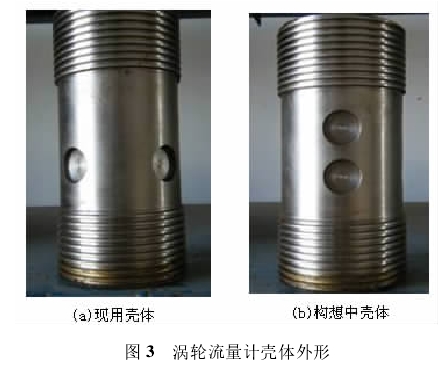

圖 3 渦輪流量計殼體外形

  圖 3( b) 是構想中的殼體，***大的差別是安置放大器座的位置與現用殼體的相比它們不在同一圓周上，而是在同一條直線上，只要在現有的殼體上照圖3( b) 所示位置裝上一個放大器座后就可以使用。這樣做的原因是因為后導向架始終受到一個向前的作用力，當排量變化時，后導向架的 3 個側棱起到支撐作用，由于其側棱與渦輪變送器殼體內壁的間隙很小，所以在替漿的過程中保證了軸不會因為排量的不穩定而偏離水平線旋轉。這樣將報廢的殼體重新利用，節約了成本，并保證了計量的準確性。

5、對比驗證：
  除前導向支架外，還對后導向架的不平穩是否會對渦輪流量計的準確性產生影響進行了對比驗證。將一個后臺階面不平整的殼體與后臺階面平整的殼體相連接，應用于坨 128－斜 74 井，該井設計3 008 m，除去壓塞液 2. 0 m3，替漿量為 34. 5 m3。在測完排量、設定好這兩個殼體系數后，記錄了替漿時兩個殼體的每分鐘顯示數值和***終數值( 表 2) 。通過試驗對比瞬時排量和總排量，可以發現當安置后導向架的臺階面不平整時，二次儀表上顯示的數據依然能保持穩定，波動小，且其累計總量和完好的渦輪變送器相比兩者的誤差不超過 1%，這點差距完全可以通過精心保養和調整系數來彌補。因此在正常情況下，安置后導向架的臺階面不平整時，渦輪變送器仍能達到固井時對流量計精度的要求。

渦輪流量計產品：

•

  渦輪流量計


•

  食品衛生渦輪流量計


•

  智能渦輪流量計


•

  卡箍渦輪流量計


•

  小口徑渦輪流量計


•

  天然氣渦輪流量計


•

  渦輪式流量計


•

  液體渦輪流量計


•

  渦輪流量計


•

  流量控制儀



6、結論：
