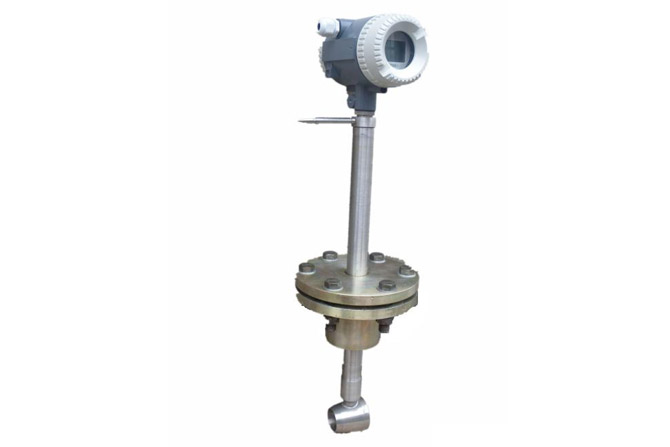

由于孔板流量計的應用范圍廣，數量多，所以也常常有客戶反應，孔板流量計在使用一段時間后，經常會出現于實際流量不相符的情況，那針對這樣的問題，我們也手機了大量的數據，總結出孔板流量計誤差大的原因。





1、由于孔板使用時間較長，特別是在被測介質夾雜固體顆粒等雜物情況下，或被化學腐蝕，都會造成孔板的幾何形狀和尺寸的變化，如果孔板的入口邊緣的尖銳度由于受到介質沖擊或腐蝕而變鈍，這樣在相等數量的流體經過時所產生的壓差ΔP減小，從而引起顯示值偏低。嚴重時需更換孔板。



2、可能因為時間偏長，變送器的零點會發生漂移，若是負漂移，變送器輸出電流則小于標準4MA，流量則顯示偏低，若是正漂移，變送器輸出電流則大于標準4MA，流量則顯示偏高。若量程設置較大，流量則顯示偏低，量程設置較小，流量則顯示偏高。



3、煤氣流量計顯示過小，經檢查為孔板裝反，而實際是孔板的尖銳一側應迎著流體流向為入口端，呈喇叭口形的一側為出口端，注意方向。除此之外，安裝時孔板開孔中心與管道中心線不同心，也會造成測量誤差，引壓管堵塞及墊片等凸出物的出現也是引起誤差的原因。



4、在實際使用中，孔板表面可能會沾結上一層污垢，或者由于在孔板前后角落處日久而沉積雜質，或由于強腐蝕作用都會使管道的流通截面積發生漸變，以及引壓導管管路的泄露和堵塞，都會造成測量誤差。由于一些廠家使用的煤氣較臟(含焦油)，造成孔板前后取壓環室被堵，取壓口無壓差，流量計無流量顯示，經拆下后清理兩環室并更換導壓管，流量計顯示正常。



孔板流量計測量誤差解決辦法



為了提高孔板流量計在天然氣計量的準確度，分析和掌握測量裝置本身在使用過程中產生誤差的原因是計量工作中必不可少的一項重要工作。



1 孔板安裝不正確



孔板的尖銳一側應該迎著流體流向為入口端，呈喇叭口形的一側為出口端。如果裝反，顯示將會偏小許多。



解決辦法：檢查孔板安裝方向，正確安裝孔板。



2 孔板入口邊緣磨損



如果孔板使用時間較長，特別是在被測介質夾雜固體顆粒等雜物情況下，都會造成孔板的幾何形狀和尺寸的變化，如果造成開孔變大或開孔邊緣變鈍，測量壓差就會變小，流量顯示就會偏低。



解決辦法：對孔板進行重新加工，使開口達到要求；嚴重時進行更換。



3 變送器零點漂移



如果使用時間較長，變送器的零點可能會發生漂移，如果是負漂移，顯示的差壓將會減小，顯示的流量也會減小。



解決辦法：對變送器的零點進行校正。



4 上下游直管段長度不夠



上下游直管段長度如果不夠，氣體將得不到充分發展，會使計量結果造成較大誤差，如果上游在規定直管段內存在多個彎頭，將使計量結果偏低。



解決辦法：改造蒸汽管道，使上下游直管段長度達到規定要求。在節流裝置之前加裝整流器。



5 差壓變送器的三閥組漏氣



如果三閥組中的高壓閥或平衡閥漏氣，將會導致測量差壓減小，測量結果就會偏低。



解決辦法：如果三閥組中的高壓閥門漏氣，將該閥門進行緊固，必要時進行更換。如果三閥組中的平衡閥內漏，將該閥門進行緊固，必要時進行更換。



6 隔離液液位高度不等



引壓管中從冷凝罐到差壓變送器中的液位是為了將高溫介質與差壓變送器隔開，保護差壓變送器。如果低壓側液位高度低于高壓側液位高度，將導致測量差壓減小，測量流量就會減小。



解決辦法：檢查高低側冷凝罐的高度是否一致，如果不一致，進行校正。檢查冷凝罐的高度是否高于蒸汽管道，如果低于管道，將冷凝罐的高度抬高。



孔板流量計測量誤差大的解決方法



孔板流量計在測量的時候是會有測量誤差的問題的，如果孔板流量計測量誤差大那該怎么辦呢？



1.消除氣流中的脈動流



管道中由于氣體的流速和壓力發生突然變化，造成脈動流，它能引起差壓的波動，而節流裝置的流量計算公式是以蘭孔板的穩定流動為基礎的，當測量點有脈動現象時，穩定原理不能成立，從而影響測量精度，產生計量誤差。



脈流流量總不確定度等于按gb/t2624-93計算的測量誤差與脈動附加不確定度的合成。



因此，為了保證天然氣計量精度，必須抑制脈動流。常用的措施有：



（1）在滿足計量能力的條件下，應選擇內徑較小的測量管，提高差壓和孔徑比；



（2）采用短引壓管線，減少管線中的阻力件，并使上下游管線長度相等，減少系統中產生諧振和壓力脈動振幅增加；



（3）從管線中消除游離液體，管線中的積液引起的脈動可采用自動清管系統或低處安裝分液器來處理。



2.計量裝置的設計安裝應符臺sy/t6143-1996



由于影響孔板流量計測量精度的根本原因是節流裝置的幾何形狀和流動動態是否偏離設計標準。因此在使用過程中必須定期做好系統的校檢、維護工作，對于實際使用中的壓力、溫度、流量等工況參數的變化，應進行及時修正。可采用全補償的流量計算機的積算方案，以減少計量誤差，確保計量精度。



3.避免人為計量誤差



加強計量管理，提高操作人員技術素質，積極引進吸收國外先進的天然氣計量技術。



標準孔板是由機械加工獲得的一塊圓形穿孔的薄板。它的節流孔圓筒形柱面與孔板上游端面垂直，其邊緣是尖銳的，孔板厚與孔板直徑比是比較小的。孔板在測量管內的部分應該是圓的并與測量管軸線同軸，孔板的兩端面應始終是平整的和平行的。但在現場使用中，往往會出現下面一些不正常的情況。



（1）孔板偏心



根據gb2624-81規定，孔板應與節流裝置中的直管段對中。實驗表明，孔板偏心引起的計量誤差一般在2%以內，孔徑比β值愈高，偏心率影響愈大，應不用值高的孔板。



（2）孔板彎曲



由于安裝或維修不當。使孔板發生彎曲或變形，導致流量測量誤差較大。在法蘭取壓的孔板上進行測試，孔板彎曲產生的最大誤差約為3.5%。



（3）孔板邊緣尖銳度



孔板入口邊緣磨損變鈍不銳或受腐蝕發生缺口，或孔板管道內部的焊縫或計量法蘭墊片，都將使實際流量系數增大和差壓降低，造成計算氣量偏小。
