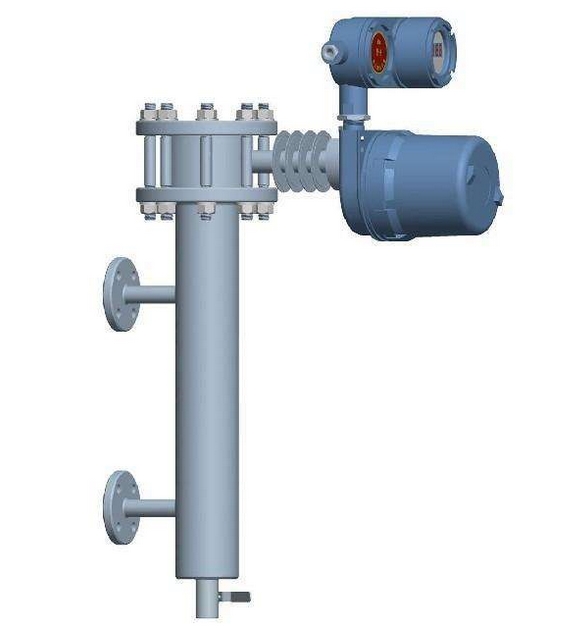

浮筒液位計概述：



　　符合HART協議的智能型現場液位儀表。特點是在設計上采用微處理器與HART通訊電路，支持HART通訊協議的上位機軟件或275手操器進行雙向通訊，并具有對液位測量的輸出特性進行線性化處理，測量誤差補償，輸出信號延時，自診斷功能等等，實現智能化數字處理，并且與傳統的二線制4～20mA模擬信號兼容，浮筒液位計在不改變系統的情況下能夠實現和模擬表的互換。



　　本系列產品有本質安全型和隔爆型，廣泛應用于石油、化工、冶金、電力、食品、造紙、醫藥等工業生產過程檢測控制系統。

　　一、浮筒液位計技術參數：



　　測量范圍 ：300～3000mm



　　度：±0.5%



　　滯 后：≤0.4%



　　重復性：±0.2%



　　輸出信號：二線制 4～20mA



　　輸入電壓：額定電壓24VDC(12～45VDC)



　　現場指示：4位LCD數字顯示，可交替顯示液位高度、百分比、電流輸出值。



　　工作壓力：4.0，6.3，16.0，32.0MPa



　　工作溫度 ：



　　普通型：-40～200℃



　　高溫型：≤350℃



　　介質密度：0.4～1.8 g/cm3



　　介質密度差：0.08～0.5 g/cm3



　　環境溫度 ：-40～80℃



　　≥80℃時，測量部件與電子組件分體安裝，過程連接電纜長度為2m。



　　安裝方式：



　　外浮筒：頂底式、側側式、頂側式、底側式



　　內浮筒：頂置式、側置式



　　接液材質：1Cr18Ni9Ti 304 316L



　　過程連接：



　　DN40 PN按所選壓力，凸面法蘭，法蘭標準



　　JB/T82.2-94，其他法蘭標準請用戶注明。



　　防護等級：IP68



　　隔爆型 ：dIIBT4～6



　　本安型 ：ibIICT4～6



　　二、HART智能功能：



　　組態：



　　可用遠程手操器或上位機對變送器內部管理與控制信息組態，使變送器處于所需要的工作狀態。組態數據存入不易丟失的EEPROM中。



　　自診斷：



　　可完成連續的自診斷，故障由失效輸出指示，并可將診斷信息顯示于手操器或上位機界面上。



　　線性補償與數字微調：



　　利用變送器特征化過程中送入的參數對輸入數據進行線性化處理。還可進一步通過送入高精度液位參數值對傳感器線性特征進行數字微調。另外可以對4~20mADC進行D／A微調，以提高模擬輸出精度。



　　集成零位，量程調整與遠程調整：



　　在變送器本機上帶有液位ZERO(零位)和SPAN(量程)按鈕，對其手動操作可在測量范圍內設置變送器的零位、量程和正負遷移。該操作也可通過遠程手操器或臺式、便攜式電腦遠距離實現。



　　阻尼設置：



　　阻尼時間在0．1―16s間隔調整。



　　失效與安全模式：



　　撥動變送器本機上的失效開關，選擇22mA或3．SmA的失效輸出，撥動變送器本機上的安全模式開關，允許或禁止對變送器的寫操作。



　　單點、多點與陣發模式：



　　變送器在單點模式下，與4~20mA兼容，在多點模式下，以總線連接多至15臺變送器，由手操器或上位機對其輪詢操作。另外，變送器還可設置為陣發模式，定時發送有關信息。



　　斷電保護：



　　在變送器斷電時，可自動保存其工作數據。



　　三、浮筒液位計結構原理：



　　介質的液位、界位變化會引起內浮筒上下位置的移動，這種移動使扭力管發生轉動，其***大轉角為4.4度。此角度由傳感器檢測，并經過微處理器進行變送器特征化參數處理（見JL3050變送器方框圖），輸出符合HART協議的二線制4～20mA信號。

結構原理

  浮筒的浮力通過浮筒桿和扭矩管被傳遞到傳感器的工作桿，然后作用在傳感器元件的自由端。4 個薄膜金屬應變測量元件被噴濺到傳感器元件上，隨拉或壓力改變阻值。這4 個薄膜金屬應變測量元件連接成由放大器供電的惠斯通電橋，和有效重量成正比的對角橋路電壓被作為輸入信號反饋到電子放大器。通過電子放大器該電壓被轉換為4～20mA 二線制輸出信號。

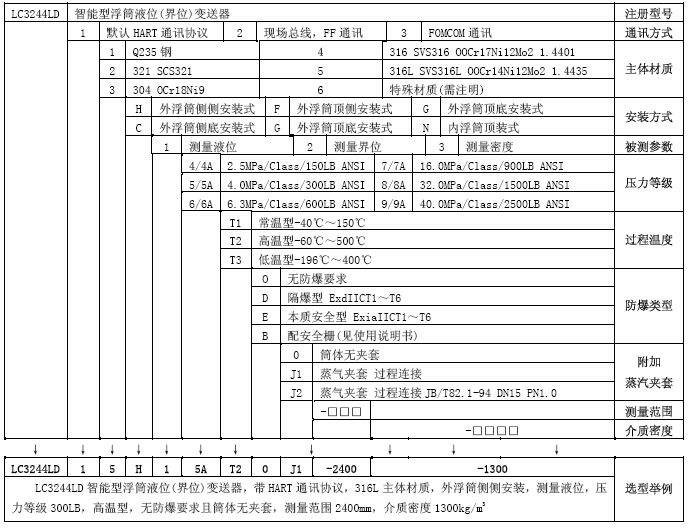

設計選型
