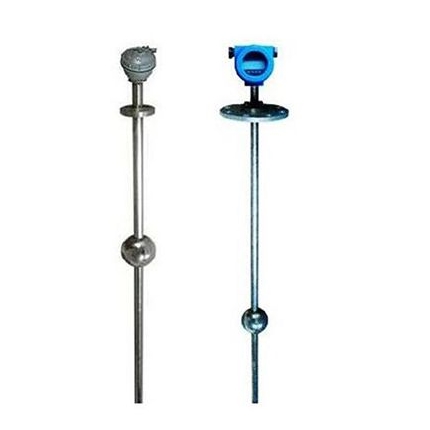

浮球液位計由浮球、插桿等組成。浮球液位計通過連接法蘭安裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。

　　浮球液位計的主要技術指標



　　測量范圍：L：0~6000mm內由用戶任意選擇。



　　輸出信號：4~20mA DC



　　準確度：±10mm



　　介質密度：≥0.7g/cm3



　　介質粘度：≤1.25 St（1St=10-4m2/S）



　　工作溫度：—40~+60℃



　　負載阻抗：620Ω



　　供電電壓：24VDC



　　出線口接頭：內螺紋M20×1.5



　　連接法蘭：HG20592~20635－97 DN150 PN1.6、2.5MPa，其它法蘭標準如GB，HGJ，ANSI等用戶注明



　　防爆標志：隔爆型dIIBT4



　　浮球材料：0Cr18Ni9，聚四氟乙烯



　　訂貨須知



　　訂貨時請?zhí)峁┫铝袛?shù)據



　　●     型號規格



　　●     測量范圍



　　●     被測介質密度



　　●     工作溫度



　　●     工作壓力



　　浮球液位變送器的特點



　　●     安裝方便，結構簡單



　　●     性能可靠



　　●     耐腐蝕、防爆



　　一、        概述



　　UQK、GSK型干簧式液位自動控制器（以下簡稱液位控制器），適用于工礦企業、民用建筑、科技研究中水塔、水箱、水池等開口容器的液位自動控制或液位報警，被控制的介質為清水或生活污水或溶液。



　　二、        結構原理



　　UQK、GSK型干簧式液位控制器由JAG-5型大功率干式舌簧管（以下簡稱干簧管）作為主要控制元件，裝于不銹鋼管中（GSK裝于尼龍管中），浮球套于導管外，球內裝有環形恒磁磁鋼；導管上部設有密封接線盒，內設接線端子。



　　本控制器導管垂直安裝于水塔。水箱、水池等開口容器內，浮球隨液位變化而上、下升降，當液位降至被控制的低液位（或升至被控制的高液位）時，干簧管受到磁鋼磁場的作用，克服簧片復原力矩，簧片動作（常開接點閉合，常閉接點斷開），發出低液位或高液位信號，并且作用于液位自動控制裝置或液位報警裝置，本產品具有結構簡單，安裝維修方便，動作準確可靠。不受液位波動影響等優點。

　　三、        主要性能及技術特性



　　1、型號UQK-10型、GSK-1A型，一只常開干簧管，一只常閉干簧管，能發出高液位開泵，低液位停泵的訊號。用于抽水排污。



　　UQK-11型、GSK-1B型，一只常閉干簧管，一只常開干簧管，能發出高液位停泵，低液位開泵的訊號。用于水箱或水塔的自動給水。



　　UQK-1C、GSK-1C型，具有二只常開干簧管，能發出二個高低不同的液位訊號，可用于儀表顯示。



　　UQK-20型、GSK-2A型，具有四只干簧管，三常開，一常閉，可用于二個液位的自動控制和過低過高液位的報警，其用途“同”“1A”型。



　　UQK-21型、GSK-2B型，具有四只干簧管，三常開，一常閉，可用于二個液位的自動控制和過低過高液位的報警，其用途“同”“1B”型。



　　UQK-2C、GSK-2C型，具有四只常開干簧管、能發出四個高低不同的液位訊號，用途“同”“1C”型。



　　UQK-3、GSK-3型有四只以上干簧管、能發出四個以上的液位訊號，具有特殊用途。



　　2、被控制介質：清水、生活污水或其它液體。



　　3、介質溫度：尼龍管為0℃~55℃硬聚氯乙烯管為0℃~40℃不銹鋼管0~100℃。



　　4、液位控制范圍：***小30毫米，***大3500毫米。



　　用戶要求控制范圍：導管長度在5.0以上，或有特殊規格，訂貨時面議。



　　5、觸點容量：



　　***大開路電壓直流                     300伏



　　***大電流                              2安



　　***大斷開功率                        200瓦



　　壽命                               5×104次



　　干簧管觸點可直接控制交流220伏20安以下交流接觸器，***好經交流220伏或380伏中間繼電器轉換。



　　四、        WWK系列液位自動控制箱



　　WWK系列液位自動控制箱（以上簡稱“液位自控箱”）適用于工礦企業，民用建筑和科學研究等部門中的水塔（水箱）和水池開口容器的給水泵或排水泵按液位進行自動控制的電氣成套產品。液位信號裝置采用我廠生產的UQK、GSK型干簧式液位控制器，用戶可根據液泵臺數、功率、起動方式、控制方式等條件，選擇相應的UQK、GSK液位控制器和WWK液位自控箱。



　　本成套設備具有設計新穎、方案齊全，效果良好、安裝方便等特點，深受用戶歡迎。



　　五、注意事項，訂貨須知



　　1、液位控制器導管安裝須保持垂直，安裝接線盒應高于溢水位100毫米；



　　2、被控制介質不應含有導磁雜質；



　　3、浮球接縫、導管與底套連接處如發生漏水現象，應用環氧樹脂密封。



　　4、被控介質中如含雜質較多，影響浮球上下移動，應在控制器四周加裝濾管或保護網；



　　5、訂貨時須明確提出型號、液位控制幅度（高低液位之差），接線型式；用戶如有特殊要求，則須在訂貨時協商。



　　為了用戶實際需要用WWK型電氣控制箱可同時配套供應。
