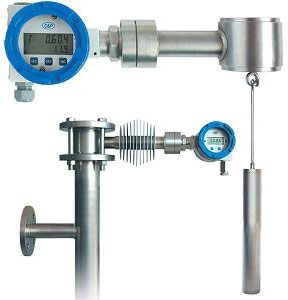

電動浮筒液位計產品簡介：電動浮筒液位計可用來測量液位、界位或密度，輸出4～20mADC 標準直流信號，并提供HART 通信協議輸出。使用兼容的275（375、475） 型HART 通信器，可獲取來自過程、智能液位控制器或浮筒測量室的信息，用戶還可查詢、組態、標定或測試智能液位變送器。儀表測量精度高、性能可靠、長期穩定性好、使用方便，廣泛適用于電力、石油、化工、冶金、環保、建筑、食品等各行業生產過程中的液位、界位測量與控制。

電動浮筒液位計工作原理：

  控制器與浮筒室、浮筒、扭力管系統等組成。浮筒浸沒在浮筒室內的液體中，與扭力管系統剛性連接，扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值，在這種合力作用下的扭力管扭轉一定角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化，從而使扭管轉角也隨之變化。該變化被傳遞到數字液位控制器內的杠桿組件，使固定在杠桿組件上的磁鐵發生位移，繼而被霍爾元件感知并轉換為霍爾電勢。DLC3000 數字液位控制器采用微控制器與相關的電子線路測量過程變量，提供電流輸出，驅動LCD 顯示及提供HART 通信能力。微控制器接收經環境溫度補償與線性化了的電信號，同時也補償由于過程溫度變化而引起的液體密度的變化。LCD可顯示模擬量輸出、過程變量（液位、界面高度或密度）、過程溫度、扭力管旋轉角度及變量的百分?jǐn)?shù)范圍等。

2參數及結構

編輯



電動浮筒液位計主要技術參數



測量范圍：300～3000mm

精 度：液位測量±0.5%FS，界位測量±1%FS

重 復 性：≤±0.25%FS

死 區：≤±0.2%FS

電 源：12～30VDC

輸出信號：模擬量：4～20mADC（正作用）

20～4mADC（反作用）

數字量：HART 1200 波特移頻鍵控（FSK）

液晶顯示：模擬量或液位、界位、溫度、扭力管轉角及百分?jǐn)?shù)范圍

負載電阻：700Ω（24VDC 供電時）

***小密度差：0.05 g/cm3

工作壓力：2.5～32.0MPa

介質溫度：常溫型：-40～150℃ 高溫型：150～350℃

環境溫度：-40～80℃

接液材質：浮筒：304；316

外浮筒：碳鋼；304；316

扭管：316

工作條件的影響：

供電影響：當電壓在規定電壓的***小值與***大值間變化時，輸出變化≤±0.2%FS

溫度影響：工作溫度在-40~80℃內變化時，輸出變化<±0.03%FS/℃

報警跳線：DLC3000 能對故障進行自診斷，也能組態成顯示過程變量的高低報警。當高低位報

警或檢出一個故障時，模擬量輸出信號將顯示低于4mA 或高于20mA，儀表出廠時

儀表是將跳線置于高位上。

防護等級：IP66（NEMA 4X）

防爆等級：本安型：ExiaIICT1~T6

隔爆型：ExdIICT1~T6

電氣接口：2 個1/2－14NPT 內螺紋，一個在底部，另一個在接線盒背面。

電動浮筒液位計的結構組成：

  智能電動浮筒液位計由四個基本部分組成：浮筒、彈簧、磁鋼室和指示器。浸在液體中的浮筒受到向下的重力，向上的浮力和彈簧彈力的復合作用。當這三個力達到平衡時，浮筒就靜止在某一位置。當液位發生變化時，浮筒所受浮力相應改變，平衡狀態被打破，從而引起彈力變化即彈簧的伸縮，以達到新的平衡。彈簧的伸縮使其與剛性連接的磁鋼產生位移。這樣，通過指示器內磁感應元件和傳動裝置使其指示出液位。限位開關的儀表即可實現液位信號的報警功能。
