隨著燃氣工程的日益發達，人們對于渦輪流量計的要求也日益提高，越來越多的人都使用DN50渦輪流量計。DN50渦輪流量計主要輸出的信號是頻率，更能夠實現數字化管理。DN50渦輪流量計在進行安裝的時候，流量計***好能夠在室內安裝，裝置要在室外進行安裝。DN50渦輪流量計的裝置安裝在室外的時候，用戶要注意采用防雨、防曬和防雷的措施，避免下雨暴曬和打雷對DN50渦輪流量計造成影響。
DN50渦輪流量計在使用的時候，不能夠讓雜質對DN50渦輪流量計的工作造成影響。DN50渦輪流量計對帶有雜質和顆粒物的液體進行測量，測量帶有雜質和顆粒物的液體會影響到DN50渦輪流量計的使用壽命。DN50渦輪流量計應該安裝相應的直管段前裝置過濾器，才能夠延長DN50渦輪流量計的使用壽命。DN50渦輪流量計在安裝的時候，要讓DN50渦輪流量計的造型在規則的流量范圍中，要讓DN50渦輪流量計避免進行超速的運行。

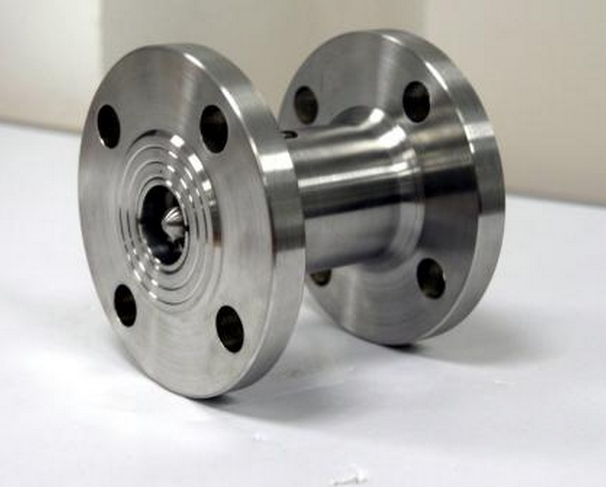

LWGYDN50渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代DN50渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表.
DN50渦輪流量計產品特點：
◆ 高度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
◆ 重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計；
◆ 輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；可獲得很高的頻率信號（3~4kHz），信號分辨力強；
◆ 范圍度寬，中大口徑可達1:20，小口徑為1:10；
◆ 結構緊湊輕巧，安裝維護方便，流通能力大；適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
◆ 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等。可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
DN50渦輪流量計儀表的分類：
1．按儀表功能分類，
LWGY系列液體DN50渦輪流量計可分為2大類，即：渦輪流量傳感器/變送器，智能一體化DN50渦輪流量計
2.分類功能說明：

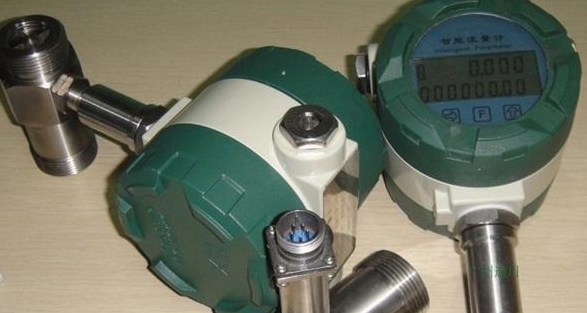

渦輪流量傳感器/變送器：該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，智能一體化DN50渦輪流量計：采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類DN50渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6
DN50渦輪流量計技術差數：
★ 儀表口徑（mm）及連接方式：4、6、10、15、20、25、32、40采用螺紋連接：15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
★ 精度等級：±1%R、±0.5%R、±0.2%R（需特制）
★ 量程比：1:10:1:15:1:20
★ 儀表材質：304不銹鋼、316（L）不銹鋼等
★ 被測介質溫度（℃）：-20～＋120℃
★ 環境條件：溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
★ 輸出信號：傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V：
變送器：兩線制4 ~ 20mADC電流信號
★ 供電電源：傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
★ 信號傳輸線：STVPV3×0.3（三線制），2×0.3（二線制）
★ 傳輸距離：≤1000m
★ 信號線接口：基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
★ 防爆等級：基本型：非防爆產品；防爆型：ExdIIBT6
★ 防護等級：IP65
DN50渦輪流量計測量范圍及工作壓力：
|
儀表口徑 （mm） |
正常流量范圍 （m3/h） |
擴展流量范圍 （m3/h） |
常規連接方式 |
特制耐壓等級（MPa） （帶徑法蘭連接方式） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
螺紋連接/6.3Mpa |
4.0、6.3、12、16、25 |
|
法蘭連接 |
||||
|
DN 20 |
0.8～8 |
0.45～9 |
螺紋連接/6.3MPa |
4.0、6.3、12、16、25 |
|
法蘭連接 |
||||
|
DN 25 |
1～10 |
0.5～10 |
螺紋連接/6.3MPa |
4.0、6.3、12、16、25 |
|
法蘭連接/2.5MPa |
||||
|
DN 32 |
1.5～15 |
0.8～15 |
螺紋連接/6.3MPa |
4.0、6.3、12、16、25 |
|
法蘭連接/2.5MPa |
||||
|
DN 40 |
2～20 |
1～20 |
螺紋連接/6.3MPa |
4.0、6.3、12、16、25 |
|
法蘭連接/2.5MPa |
||||
|
DN 50 |
4～40 |
2～40 |
法蘭連接/2.5MPa |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
法蘭連接/2.5MPa |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
法蘭連接/2.5MPa |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
法蘭連接/2.5MPa |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30～300 |
15～300 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、12、16 |
|
DN 200 |
80～800 |
40～800 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、12、16 |
LWGYDN50渦輪流量計選型表：
|
型號 |
代碼 |
說明 |
|
LWGY |
DN50渦輪流量計 |
|
|
公稱通徑 |
4 |
4mm |
|
6 |
6mm |
|
|
—- |
—- |
|
|
150 |
150mm |
|
|
200 |
200mm |
|
|
類型 |
N |
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
|
A |
變送器型：+24V供電，輸出二線制4～20mA |
|
|
B |
智能型：鋰電池供電，現場顯示無信號輸出 |
|
|
C |
智能型：+24V供電，現場顯示并輸出二線制4～20mA |
|
|
C1 |
智能型：+24V供電，現場顯示并帶有RS486通訊協議 |
|
|
C2 |
智能型：+24V供電，現場顯示并帶有HART通訊協議 |
|
|
精度等級 |
05 |
0.5級 |
|
10 |
1.0級 |
|
|
02 |
0.2級（協商訂貨，生產周期較長） |
|
|
渦輪類型 |
W |
擴展測量范圍 |
|
S |
標準測量范圍 |
|
|
材質 |
S |
304不銹鋼 |
|
L |
316（L）不銹鋼 |
|
|
防爆 |
N |
非防爆型 |
|
E |
防爆型，ExdⅡBT6 |
|
|
壓力等級 |
N |
常規(參照工作壓力表) |
|
H（X） |
高壓(參照工作壓力表) |
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”后加“（FL）”
例如，選用一臺法蘭連接式防爆型DN50渦輪流量計測量柴油，管道為DN40、現場需要顯示并遠傳電流信號，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：LWGY-40(FL)/C/05/S/S/E/H16
DN50渦輪流量計如果可以避免超速的運行，就能夠讓DN50渦輪流量計獲得理想的使用精度，同時可以延長渦輪流量計的使用壽命。用戶在使用DN50渦輪流量計，在DN50渦輪流量計運行時，不能夠掀開DN50渦輪流量計的前后蓋，更改流量計內部的相關參數。DN50渦輪流量計要注意裝置墊片，要保證在使用DN50渦輪流量計的時候沒有突出物進入到管道中。如果有突出物進入到DN50渦輪流量計的管道中，這樣能夠干擾到DN50渦輪流量計的正常的流量丈量。
