煤粉料位計
一、重錘式料位計煤粉料位計概述及應用
煤粉料位計安裝在料倉頂部，料位計傳感器的探測過程由控制顯示器發出的信號控制。重錘式料位計的機械傳動部分由可逆電機、絲桿、齒輪軸、繞線筒、靈敏杠桿等組成。
當料位計傳感器接到探測命令時：電機正轉帶動齒輪軸和繞線筒轉動，使鋼絲繩下方，帶動重錘由倉頂下降。當重錘降至料位面時被料位面托起而失重，鋼絲繩松弛，靈敏杠桿動作使微動開關接觸，控制顯示器得到該信號立即發出電機反轉命令，重錘上升返回，直到繞線筒碰上到頂開關，電機停轉，重錘回到倉頂原始位置，完成一次探測過程。
在此過程中控制顯示器通過檢測繞線筒的轉數計算出重錘從倉底到料位面之間的距離，在面板進行數字顯示，并在后面板端子上輸出4-20mA電流。
廠家價格：
| 價格 | ¥ 350.00~54000.00元 |
| 起批量 | ≥1 臺 |
規格參數：

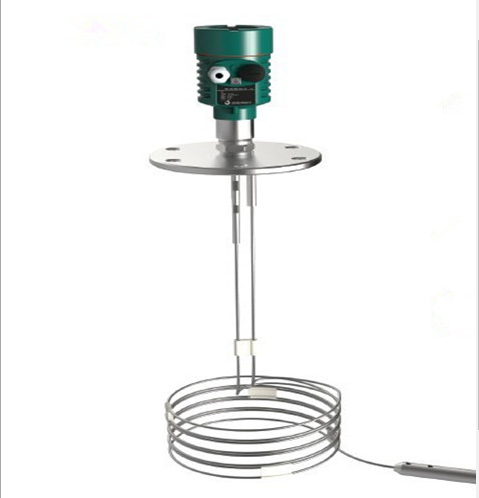

| 加工定制 | 是 | 品牌 | 華云 | 型號 | TWRD33 |
| 類型 | 導波雷達物位計 | 測量范圍 | 30米 | 分辨率 | ±1mm |
| 測量精度 | ±3mm | 電流信號 | 4-20（mA） | 供電電源 | 24V |
| 工作頻率 | 100MHZ-1.8GHZ |
應用范圍
TG-煤粉料位計，測煤粉料位計，國內專業煤粉料位計廠家；特別適合測量水泥，粉煤灰，石灰粉，煤粉，聚苯乙烯，面粉，三氯氰胺等粉狀固體，也可以用于測量煤炭、礦石、玉米、小麥、玻璃、秸稈、垃圾、鋼板、木板、人體、汽車、輪船、塑料顆粒等固體，應用于冶金、礦山、電廠、水泥廠、糧食加工、倉儲、安防、水利水文等行業。也可用于大量程的液體測量，比如在水庫、大壩、大橋、鉆井平臺上測量水面。***大可到80米。
二、煤粉料位計產品特點：
獨特的結構與傳動方式
鋼絲繩經久耐用，比國內其他品牌鋼絲繩壽命增加一倍
防卡死，防死機，智能保護電路，智能報警
自動與手動可隨意切換
運行可靠、探測自如、維護量小、應用面廣
具體環境對設備影響微小，能夠適應惡劣的現場環境
三、煤粉料位計技術參數：
1、煤粉料位計機械傳動部分
測量范圍：0-10/20/40米
測量精度：±1%
重復性：±1%
分辨率：±2cm
探測速度：0.14m/s
測量帶：不銹鋼鋼絲繩
重錘重量：1.5Kg(0-20m),2Kg(0-40m)
功耗：90W
環境溫度：-10℃- +60℃
重量：10米 50Kg 20米 60Kg 40米 75Kg
法蘭標準：JB81-59 外徑195mm 孔徑 18mm 孔中心距 160mm(PN1.0,DN80)
出線口：M20×1.5
2、煤粉料位計控制顯示器
電源電壓：220VAC±10% 50/60Hz
功耗：靜止時 15W 運動時105W
環境溫度：-30℃- +60℃
數字顯示：4位LED顯示料面位置
電流輸出：4-20mA DC
定時運行時間：30分鐘
重量：2Kg
四、煤粉料位計的測量優勢：
煤粉料位計電子倉耐低溫能力可達-40℃，光學傳感器隔離密封從根本上避免了粉塵等的污染，重錘式料位計專利的光學測量系統，優異的驅動電機及重載鋼纜可以提供強大的抗拉伸能力。專利的繞線裝置確保不會出現亂線、跳線問題。
五、煤粉料位計與其他測量裝置的比較：
煤粉料位計尤其適合于重粉塵環境下的料位測量，可以避免超聲波料位計無法穿透重粉塵，避免雷達料位計天線根部積灰的重要缺陷，是重粉塵測量環境下的***佳選擇。重錘式料位計廣泛應用于PVC粉倉、水泥料倉、電廠灰倉等惡劣環境，并取得成功，獲得用戶好評。
六、煤粉料位計應用指南：
煤粉料位計可測量飼料、化學品、 塑料顆粒、水泥、 石塊、 PVC粉末、 骨料、 液體、 煤、 石灰石、 研磨塑料、 砂子、 粉末、 谷物、 油等。重錘式料位計常用于電廠灰?guī)?、煤倉、渣倉、泥漿池等。
七、煤粉料位計的具體優點：
1.機械式測量，簡單可靠，抗粉塵干擾能力強
2.煤粉料位計的量程大可達45.7米
3.煤粉料位計有多重防塵設計（防塵刷、進風孔、測量室隔離）
4.不受介質濕度、粘度的影響
5.煤粉料位計不受介質介電常數、電導率、熱導率的影響
6.煤粉料位計也可用于測量泥漿、礦漿、瀝青（高溫）等特殊液體
八、煤粉料位計的注意事項：
1.煤粉料位計主要應用對象為顆粒度較小的固體，大尺寸礦石不適用
2.安裝位置一般選在1/6料倉直徑左右
3.安裝重錘式料位計時要盡量避開進料口、障礙物、攪拌槳等干擾因素
九、煤粉料位計調試方法 ：
1、量程設定：
按“SET”鍵，LED顯示器及手動指示燈顯示為紅色，按“”鍵，選擇要修改的數據位（選中的數據位閃爍）。按“△”鍵，修改選中位的數據值（修改范圍0、1、2……9）。完成設定后按“SET”鍵確定修改的參數值，記憶并轉入測量間隔時間設定。此時指示顯示燈熄滅。
2、測量間隔時間E設定：
進入間隔時間“ E. ”設定后，顯示器顯示 E.及時間值。按“”鍵，選擇要修改的時間數據位（選中的數據位閃爍），按“△”鍵，修改選中位的數據值（修改范圍0、1、2……9）。按“SET”鍵，確定修改的參數值，記憶并轉入上限設定。如果不要求現場設定上限、下限參數值，控制器將返回即時物位狀態，并輸出4-20m A模擬信號，在控制室二次表或計算機上進行上限、下限設定。
3、上限設定；
進入上限設定后LED顯示器閃爍及自動指示燈顯示為紅色，按“”鍵，選擇要修改的數據位（選中的數據位閃爍），按“△”鍵，修改選中位的數據值（修改范圍0、1、2……9）。按“SET”鍵，確定修改的參數值，記憶并轉入下限設定。此時顯示燈熄滅。
4、下限設定
進入下限設定后LED顯示器閃爍及超程指示燈顯示為紅色，按“△”鍵，選擇要修改的數據位（選中的數據位閃爍），按“△”鍵，修改選中位的數據值（修改范圍0、1、2……9）。按“SET”鍵，確定修改的參數值，記憶并返回即時物位狀態。
5、狀態設定：
在“工作”指示燈熄滅的狀態下，持續按下“手動/自動”鍵6秒，手動自動燈翻轉分別切換到相應狀態。
6、工作狀態：
按“工作”鍵，工作指示燈亮，同時開始測量，測量結束后顯示器顯示物位高度，探頭懸在上部等待下次測量。在自動狀態下測量間隔時間倒計時結束，工作指示燈亮開始自動測量，測量結束顯示器顯示物位高度，探頭懸在上部等待下次測量。
7、遠控狀態
在工作指示燈熄滅的狀態下，按“遠程控制”鍵，工作指示燈、遠程指示燈亮，同時開始測量，測量結束顯示器顯示物位高度，探頭懸在上部等待下次測量。此時工作指示燈、遠程指示燈熄滅。
十、測量原理
MLRD60系列雷達物位計是將發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和的測量。MLRD60系列雷達物位計即使在工況比較復雜，存在虛假回波的情況下，其用新的微處理技術和調試軟件也可以準確的分析出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
應用介質：
MLRD60系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
產品簡介：
|
MLRD600系列智能雷達物位儀表 |
|
|
|
|
類 別 |
MLRD604 |
MLRD604 |
MLRD605 |
|
應 用 |
過程條件簡單，腐蝕性的液體、漿料、固體 |
存儲或過程容器腐蝕性的液體、漿料、固體 |
適應各種存儲容器或過程計量環境，液體、漿料、固體 |
|
測 量 范 圍 |
20米 |
20米 |
35米 |
|
過 程 連 接 |
螺紋 |
法蘭 |
法蘭 |
|
過 程 溫 度 |
-40-130℃ |
-40-150℃ |
-40-250℃ |
|
過 程 壓 力 |
-1.0-3bar |
-1.0-20bar |
-1.0-40bar |
|
重 復 性 |
± 3mm |
± 3mm |
± 3mm |
|
精 度 |
< 0.1% |
< 0.1% |
< 0.1% |
|
頻 率 范 圍 |
6.8GHz |
6.8GHz |
6.8GHz |
|
防爆/防護等級 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
|
信 號 輸 出 |
4…20mA/HART(兩線) |
4…20mA/HART兩線) |
4…20mA/HART(兩線) |
