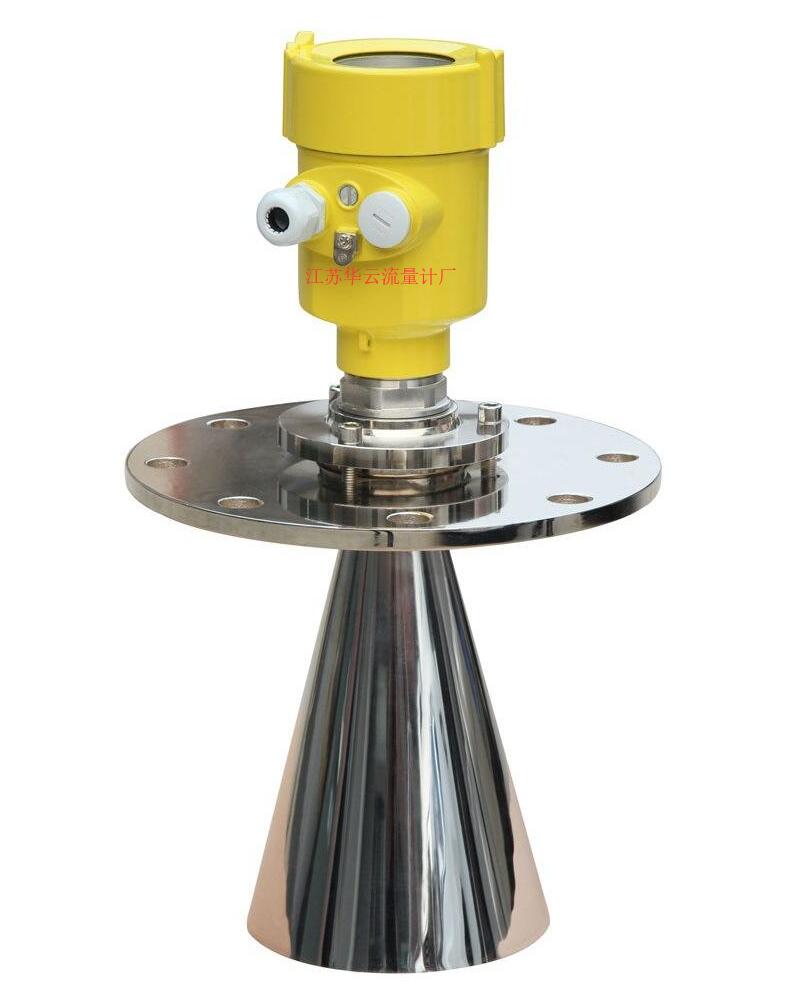

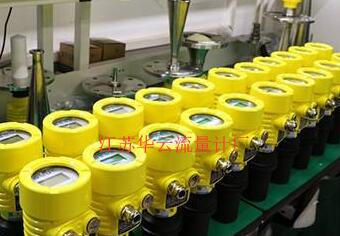

增強型透鏡雷達物位計目前已成為市場上的主流產品，主要分為低頻雷達物位計和高頻雷達物位計。增強型透鏡雷達物位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。江蘇華云儀表專業生產增強型透鏡雷達物位計，江蘇華云匯聚專業的增強型透鏡雷達物位計生產研發團隊，每款增強型透鏡雷達物位計都是精益求精，只為給您***優質的產品與服務，江蘇華云致力于打造中國***專業的增強型透鏡雷達物位計生產廠家。

增強型透鏡雷達物位計工作原理

     增強型透鏡雷達物位計發射能量很低的極短的微波脈沖，通過天線發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和的測量。即使工況比較復雜的情況下，存在虛假回波，焦炭倉料位計用新的微處理技術和調試軟件也可以準確的分析出物位的回波。

增強型透鏡雷達物位計技術參數

項目 增強型透鏡雷達物位計技術參數

工作頻率 6.8GHz

波 束 角 24°VIVO2042-B1, VIVO2042-B2 18°VIVO2042-B3  帶DN150法蘭14°VIVO2042-B3  帶DN200法蘭   12°VIVO2042-B3  帶DN250法蘭

測量范圍 0-35m

重 復 性 ±3mm

分 辨 率 1mm

采    樣 回波采樣55 次/s

響應速度 >0.2S（根據具體使用情況而定）

輸出信號 4-20mA

精    度 <0.1%

天線材質 VIVO2042-B1、VIVO2042-B2為PP/PTFE； VIVO2042-B3  為316L不銹鋼

通訊接口 HART 通訊協議

過程連接

VIVO2042G(喇叭口形式天線)：法蘭DN50~DN250

電    源 24VDC(±10%),紋波電壓：1Vpp

耗 電 量 max 22.5mA

環境條件 溫度-40℃～+400℃（加吹掃裝置）

工作壓力 -1～40bar

防護等級 IP67

防爆等級 EXiaIICT6

電纜入口 2個M20 ×1.5(電纜直徑5–9mm)

增強型透鏡雷達物位計特點

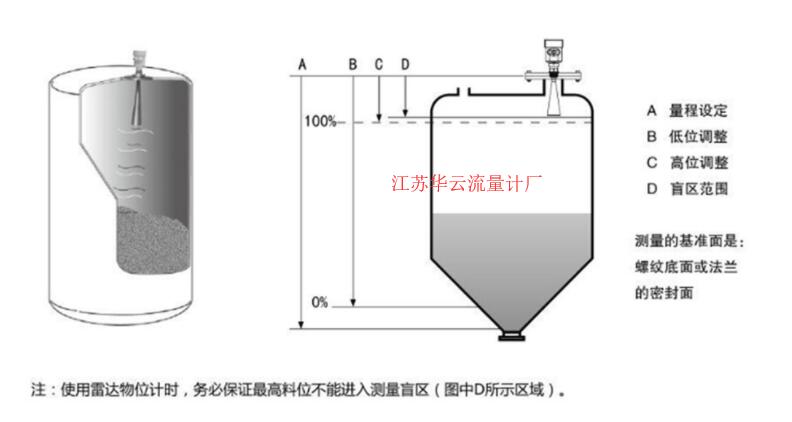

雷達液位計測量原理

   高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和的測量。
   即使工況比較復雜的情況下，存在虛假回波，用***新的微處理技術和調試軟件也可以準確的識別出物位的回波。
