概述：3051DP雙法蘭差壓變送器是一種新型變送器價格800.00元，具有設計原理先進、品種規格齊全、安裝使用簡便等特點。外觀上完全融合了目前國內***為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列設備在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，雙法蘭差壓變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
本文闡述了雙法蘭差壓變送器的安裝、調試、維護、故障處理等方面的使用經驗及其作為物位變送器使用的優點。
雙法蘭差壓變送器是石油、化工和石化生產過程中應用十分廣泛的液位測量儀表，其特點是結構簡單、度高、線性好、便于安裝與維護、易于組合成控制系統，用于連續或間歇生產過程的塔、罐、槽等容器的液位連續測量和界位測量。雙法蘭差壓變送器主要用于測量具有腐蝕性、黏度大、易結晶、低凝固點液位的被測介質。

廠家價格：

價格	¥ 800.00元	¥ 1350.00	¥ 8900.00
起批量			≥1 臺

規格選型：

產地	江蘇	是否進口	否	加工定制	是
品牌	華云	型號	3051DP	類型	雙法蘭壓力變送器
測量介質	液體、氣體	測量范圍	25000（kPa）	精度等級	0.5
輸出信號	4-20（mA）	電源電壓	24/220（V）	工作溫度	-50~80（℃）
是否跨境貨源	否

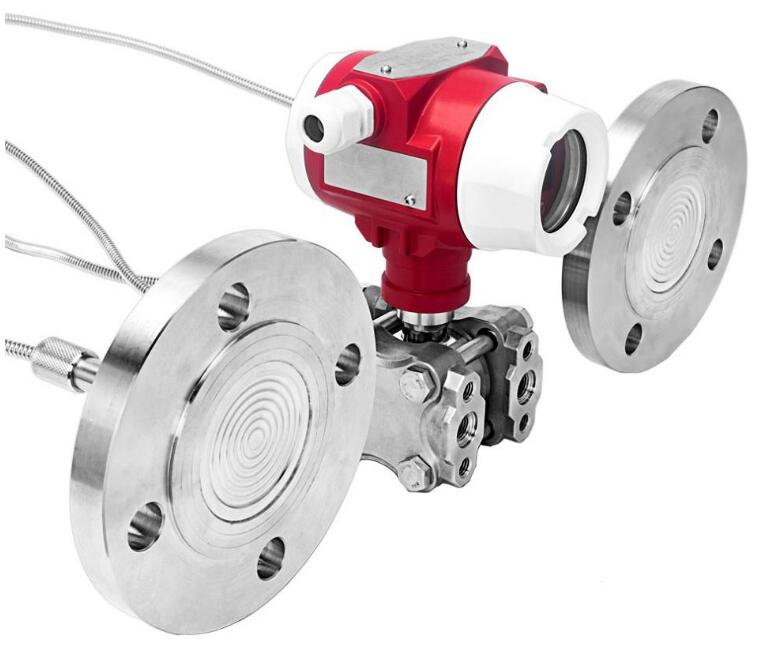

雙法蘭差壓變送器|3051DP變送器|廠家價格

雙法蘭差壓變送器特點：

●精度高；

●穩定性好；

●二線制；

●固體元件,接插式印刷線路板；

●小型、重量輕、堅固抗振；

●量程、零點外部連續可調；

●正遷移可達500%；負遷移可達600%；

●阻尼可調；

●單向過載保護特性好；

●無機械可動部件，維修工作量少；

●全系列統一結構，零部件互換性強；

●接觸介質的膜片材料可選擇：（316L、TAN、HAST-C、MONEL等耐腐蝕材料）

●防爆結構，全天候使用。

雙法蘭差壓變送器的功能參數：
  ◆使用對象：液體、氣體和蒸氣
  ◆測量范圍：0-0.1kPa至0-40MPa
  ◆輸出信號：4~20mA DC（特殊可為四線制220V AC供電,0~10mA DC輸出）
  ◆供電電源：12~45V DC,一般為24V DC
  ◆負載特性：與供電電源有關,在某一電源電壓時帶負載能力見圖2,負載阻抗RL與電源電壓VS關系式為RL≤50（VS-12）

  ◆指示表：指針式線性指示0~100%刻度，以及3 1/2位LCD液晶式顯示
  ◆防爆：a.隔爆型 dⅡCT5；b.本質安全型 iaⅡCT6
  ◆量程和零點：外部連續可調
  ◆正負遷移：零點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值的值，均不能超過測量范圍上限的100%。***大正遷移量為***小校調量程的500%；***大負遷移量為***小校調量程的600%。流量變送器***大正、負遷移量為校準量程的10%
  ◆溫度范圍：放大器工作溫度范圍：-29~+93℃（LT型為:-25~+70℃），灌充硅油的測量元件：-40~+104℃，法蘭式變送器灌充高溫硅油時：+15~+315℃，普通硅油：-40~+150℃
  ◆靜壓和過載壓力：4、10、25、32MPa
  ◆濕度：相對濕度為0~100%。

  ◆振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g
  ◆電源影響：小于輸出量程的0.005%/V
  ◆負載影響：電源如果穩定,則負載沒有影響
  ◆安裝位置影響：***大可產生0.24kPa的零點誤差,但可校正,對量程沒有影響其它

雙法蘭差壓變送器結構材料：
◆隔離膜片：316L不銹鋼,哈氏合金C-276,Monel合金,或鉭
  ◆排氣/排液閥：316不銹鋼,哈氏合金C,蒙乃爾合金
  ◆法蘭和接頭：碳鋼鍍鎳,316不銹鋼,哈氏合金C或蒙乃爾合金
  ◆接觸介質“O”形環：丁腈橡膠，氟橡膠
  ◆灌充液：硅油或惰性油
  ◆螺栓：碳鋼鍍鎳
  ◆電子殼體材料：低銅鋁合金
  ◆引壓連接件：法蘭NPT 1/4，中心距54mm；接頭NPT 1/2或M20×1.5陽螺紋球錐面密封,帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
  ◆信號線連接孔:G1/2〃
  ◆重量:約5.5kg（不帶附件）

雙法蘭差壓變送器的型號規格

3051DP	雙法蘭差壓變送器
	4	0-4~40KPa
	5	0-40~250KPa
	6	0-0.16~1MPa
	7	0-0.4~2.5MPa
	8	0-1.6~10.0MPa
		代號	輸出
		E	非智能型（4~20mA輸出）
		S	智能型（HART協議+4~20mA輸出）
			代號	結構材料
				法蘭接頭		隔離膜片		灌充液體
			22	316SST		316SST		硅油
				S1	一個遠傳裝置		根據表I-VI自定義
				S2	二個遠傳裝置
					代號	附加功能
					M1	0~100%線性指示表
					M2	LED數字顯示器
					M3	LCD顯示器
					B1	管裝彎安裝板
					B2	板裝彎安裝板
					B3	管裝平安裝板
					d	隔爆型dII BT4
					i	本安型iaIICT6
3051DP	4	S	22	S2	M3 B3 ←選型舉例

1 設備簡介

標準的雙法蘭差壓變送器包括下列部件：法蘭盤、毛細管、安裝支架、測量表頭

1.1 法蘭盤

法蘭盤用于將儀表與工藝設備進行連接，同時法蘭盤膜盒部分用于壓力的測量。法蘭盤有尺寸、壓力等級要求，其尺寸與法蘭磅級應與工藝設備相符。

1.2 毛細管

毛細管用于連接法蘭盤與測量表頭，管內填充硅油，起到壓力傳遞的作用。

1.3 安裝支架

安裝支架屬于標準件，可以將測量表頭安裝固定至現場保溫保護箱或安裝支架。

1.4 測量表頭

電氣連接、電路板和可選的液晶顯示頭式測量表頭的組成部分。

(1) 電氣連接。提供1/2NPT 的標準電氣接口，用于4 ～20mA 等其它信號的連接，大部分的表頭左右各分部1 個連接口，方便現場實際安裝過程中的位置調整。(2) 電路板。電路板位于測量表頭內部，與測量表頭使用排線連接，根據工作需要可進行拆卸。(3) 液晶顯示頭。用于現場顯示實時測量值，可根據實際需要顯示不同的單位標示( 使用HART 手操器進行內部參數修改)，便于現場調試過程中的與工藝就地液位計進行數值對比。

2 選型注意事項

2.1 確定壓力變送器的型號

壓力變送器的型號確定是指測量表頭的型號確認，其確認過程中需根據測量壓力范圍、輸出方式(4 ～20mA 帶HART協議或Profibus 等方式)、過程法蘭類型、毛細管連接形式、是否帶液晶表頭等參數進行型號選擇。其中是否帶液晶表頭的選擇要根據變送器使用環境溫度，若使用環境溫度過低( 零下25℃以下)，則不建議帶液晶表頭，因為根據現場實際應用經驗，環境溫度過低則液晶顯示屏將無法顯示。

2.2 確定膜片密封件組件型號

膜片密封件組件型號確定是指法蘭盤及毛細管的型號確認，其確認過程中需根據膜片密封件類型、密封件位置、毛細管充罐液、毛細管連接長度等參數進行型號選擇。其中毛細管充罐液要根據測量介質的溫度進行選擇，若充罐液選擇不當，則可能造成雙法蘭差壓變送器在使用過程中無法適應測量介質溫度，導致儀表無法正常測量。

3 安裝注意事項

(1) 雙法蘭差壓變送器安裝位置應易于維護，便于觀察，且靠近取壓部件。(2) 雙法蘭差壓變送器安裝要考慮毛細管長度的限制。(3) 雙法蘭差壓變送器安裝過程中毛細管的彎曲半徑應大于50mm。(4) 雙法蘭差壓變送器安裝過程中要注意法蘭盤墊片與膜盒之間不能出現擠壓，以免影響壓力正常測量和傳遞。(5) 雙法蘭差壓變送器的毛細管應采取保護固定。懸空部分應使用40( 或50) 角鋼進行固定，防止因大風等外部環境造成毛細管晃動影響壓力測量和傳遞。(6) 雙法蘭差壓變送器的毛細管應有絕熱措施。在選型過程中為滿足測量介質溫度要求，毛細管充罐液分為低溫充罐液和高溫充罐液，因此必須對毛細管采取一定的絕熱措施，防止因外部環境溫度的變化影響毛細管充罐液的相態導致壓力測量偏差。(7) 雙法蘭差壓變送器若安裝在室外應考慮配套儀表保溫保護箱，將變送器測量表頭安裝至保溫保護箱內，保證測量表頭電路板及液晶顯示屏的使用溫度要求并滿足儀表防護要求。

4 調試方法

零點遷移

在使用差壓變送器測量液位時，一般來說，其壓差Δp 與液位高度H 之間有如下關系

Δp=Hρg(4-1)

這就屬于一般的“無遷移”情況。當H=0 時，作用在正、負壓室的壓力是相等的。但是雙法蘭差壓變送器在實際應用中，往往H和Δp 之間的對應關系不那么簡單。例如圖1 所示，雙法蘭差壓變送器測量密閉容器物位。若被測介質密度為ρ 1 ，雙法蘭差壓變送器毛細管充罐液密度為ρ 2 ( 通常ρ 2 >ρ 1 )，這時正、負壓室的壓力分別為

p 1=h1 ρ 2 g+Hρ 1 g+p 0 (4-2)

p 2=h2 ρ 2 g+ p 0 (4-3)

正、負壓室間的壓差為

p 1-p2=h 1 ρ 2 g+Hρ 1 g- h 2 ρ 2g

即 Δp=Hρ 1 g-(h 2 – h 1)ρ2 g(4-4)

式中;Δp 為變送器正、負壓室的壓差；H 為被測液位的高度；h 1 為正壓室取壓閥到變送器的高度；h 2 為負壓室取壓閥到變送器的高度。

將式(4-4) 與式(4-1) 相比較，就知道這是差壓減少了(h2 – h 1)ρ2 g 一項，也就是說，當H=0 是，Δp=-(h 2 – h 1)ρ2 g，對比無遷移情況，相當于在負壓室多了一項壓力，其固定數值為(h2 – h 1)ρ2 g。假定采用的是DDZ- Ⅲ型差壓變送器，其輸出范圍為4 ～20mA 的電流信號。

在無遷移時，當H=0,Δp=0, 這是變送器的輸出I 0=4mA ；當H=H max ，Δp=Δp max ，這時變送器輸出I 0=20mA. 但是有遷移時，根據式(4-4) 可知，由于有固定的差壓的存在，當H=0 時，變送器的輸入小于0，其輸出必定小于4mA ；當H=H max 時，變送器的輸入小于Δp max ，其輸出必定小于20mA。為了使儀表的輸出能正確反映出物位的數值，也就是使物位的零值與滿量程能與變送器輸出的上、下限值相對應，必須設法抵消固定壓差(h 2 – h 1)ρ2 g 的作用，使得當H=0 時，變送器的輸出仍然回到4mA，而當H=H max 時，變送器的輸出能為20mA。

根據工程實際經驗，采用零點遷移的方法就能夠達到此目的，即通過HART 手操器等標準儀器調整變送器的測量下限，以抵消固定壓差(h 2 – h 1)ρ2 g 的作用。

這里HART 手操器等標準儀器的作用，其實質是改變變送器的零點。遷移和調零都是使變送器的起始值與被測值相對應，只不過零點調整量通常較小，而零點遷移量則比較大。

5 常見故障及處理方法

5.1 儀表指示波動

(1) 雙法蘭差壓變送器毛細管充罐液選型錯誤，充罐液使用溫度無法滿足設備操作溫度。(2) 雙法蘭差壓變送器毛細管未固定，造成毛細管隨意擺動。(3) 雙法蘭差壓變送器毛細管未做絕熱措施，受環境溫度影響較大。(4) 雙法蘭差壓變送器阻尼時間設定過小。

5.2 儀表指示較就地液位計偏大(偏小)

(1) 雙法蘭差壓變送器下( 上) 法蘭盤在固定過程中墊片與法蘭膜盒面產生擠壓，造成膜盒自由狀態下受力，將法蘭盤拆除更換墊片重新緊固。(2) 被測介質實際密度較原設計密度偏大( 小)。(3) 雙法蘭差壓變送器正( 負) 壓室取壓閥有異物或凍堵。(4) 雙法蘭差壓變送器零點漂移。

6 雙法蘭差壓變送器的優點

(1) 可測量具有腐蝕性、粘度大、易結晶、低凝固點特性介質的物位。(2) 具有較高的靈敏度與穩定的信號處理特點，能應對各種過程條件。(3) 重復性好，即使在***困難的條件下也能確保液位測量的可靠性與精度。(4) 調試簡單，維護量小。

7 結語

本文介紹了雙法蘭差壓變送器在化工裝置的應用，從儀表選型、調試及故障處理等方面進行了分析，期望有助于化工裝置如何選用雙法蘭差壓變送器測量物位，使其滿足物位的穩定測量的要求，并能***大限度的安全、經濟及合理的生產。
