智能微差壓變送器|型號SC3351DP|價格350元

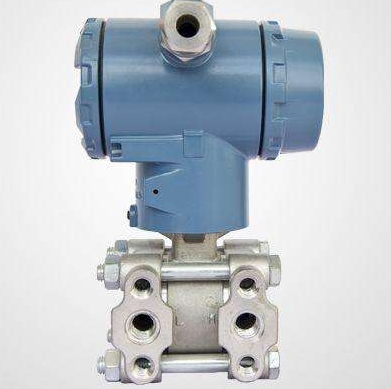

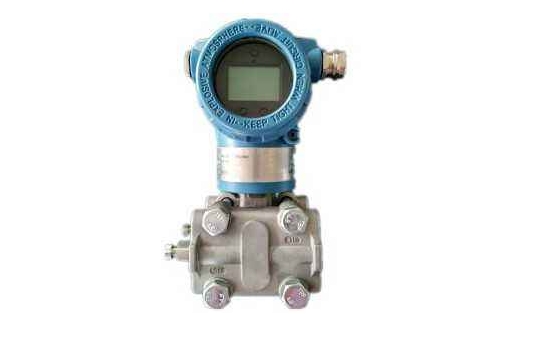

SC-3351DP型微差壓變送器用于測量爐內壓等微小差壓信號，然后轉變成4～20mA DC信號輸出，用于測量微差壓環境下的介質，也可與HART手操器相互通訊，通過它進行設定，監控等。智能型液晶表頭采用智能按鍵可修改量程,顯示單位,溫度,等等。SC-3351DP型電容式微差壓變送器是引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，微差壓變送器具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于微差壓變送器機型外觀上完全融合了目前國內***為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列差壓變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
廠家價格：
| 價格 | ¥ 350.00~56000.00元 |
| 起批量 | ≥1 臺 |
|
測量介質 |
液體、氣體或汽體 |
||
|
測量范圍 |
量程代碼 |
量程范圍（KPa） |
測量范圍（KPa） |
|
1 |
0～0.1KPa |
-0.1～1.0KPa |
|
|
2 |
0.1～1.5KPa |
-1.5～1.5KPa |
|
|
輸出信號 |
二線制，4～20mADC輸出，疊加HART協議數字通訊。 |
||
|
電 源 |
24VDC（正常工作電壓范圍12～36VDC） |
||
|
防爆標志 |
隔爆型：ExdⅡCT6，本安型：ExiaⅡCT6 |
||
|
防護等級 |
IP66 |
||
|
量程比 |
100：1 |
||
|
精度等級 |
0.1級、0.2級 |
||
|
穩定性 |
|
||
|
0.1級：60個月誤差為***大量程的±0.25% |
|||
智能差壓變送器的概述：
3351小型化系列壓力／差壓變送器是采用國外應用廣泛，技術成熟的電容式傳感器芯體，并引進國外全套工藝和技術，嚴格執行質量管理體系9001：2000標準，出的新型系列化壓力／差壓送器。產品模塊化設計和全貼片封裝，外形設計取歐美流行樣式，多款精致獨特的塑料模具配以先進的激光雕刻手段，使得產品更加緊湊完美。
3351系列壓力／差壓變送器針對國內不同用戶的要求，同時推出N型（普通模擬型）、G型（常規智能型）和S型（標準智能型）三種規格；智能系列通過就地按鈕，可現場調零或重新標定量程，通過手操器或通訊軟件還可實現無源標定和數據組態。根據用戶的特殊需求，智能化系列大可達到寬量程比（100：1）和高精度（0.075％）。
智能差壓變送器的應用：
◆石油／石化／化工
＊與節流孔板配套，提供的流量測量和控制。
＊可測量管道和貯罐的壓力和液位。
◆電力／城市煤氣／其它公司事業
＊要求高穩定度和高精度的測量等場合。
◆紙漿和造紙
＊用于要求耐化學液體、耐腐蝕性液體之類的變送器。
◆鋼鐵／有色金屬／陶瓷
＊用于爐膛壓力測量等要求高穩定性，高精度測量等場合。
＊用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場合。
◆機械／造船
＊用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場合。
3、技術指標：
性能指標：（參考條件，零基量程、硅油、316L不銹鋼膜片、量程比1：1、數字微調值等于量程設定點值）
◆精度：
1、數字信號：±0.2％
2、模擬信號：±0.2％至±0.5％
3、微量程（≤1.5kPa）：±0.5％
注意：對于＜10：1的量程，精度≤±0.2％
◆環境溫度影響／28℃
量程比1：1至10：1：≤±0.2％
微量程（≤1.5kPa）：±0.5％
◆靜壓影響（差壓變送器）
1、零點誤差（可在靜壓下消除）
靜壓從0～13.7MPa，±0.2％／6.9MPa
靜壓超過13.7MPa，±0.5％／6.9MPa
2、量程誤差
±0.25％／6.9MPa
◆穩定性：12個月，±0.2％F.S，在溫度變化28℃，靜壓大為6.9MPa，量程1：1條件下。
◆安裝位置影響：零點多影響250Pa，可修正掉，無量程影響。
◆綜合性能（基于參考精度、環境溫度、靜壓影響等綜合誤差）：在變送器1：1量程，28℃溫度變化，6.9MPa靜壓下為±0.25％。
◆振動影響（微量程除外）：在管道安裝過程條件相關的任意軸向上進行15至2000Hz測試小于±0.1％F.S
◆電源影響：小于0.005％／V
◆射頻干擾影響：20至1000MHz，1米條件下，±0.1％F.S
◆絕緣強度及反向保護：正、負接線端子與殼體之間50Hz、100Vpp歷時一分鐘無飛弧現象。反接24VDC無損壞。
◆供電電壓：12V～45VDC（標準為24VDC，無負載可工作于16VDC，帶數字指示表頭供電電壓不低于12VDC）
◆使用溫度：-20℃～＋85℃
◆貯藏溫度：-40℃～＋104℃
◆相對濕度：0～100％
◆物理性能：重量：約3.5kg（標準配置，不帶安裝附件）
高度：190mm
電纜穿線孔M20×1.5或NPT1／2。
3351智能差壓變送器的必選型：
|
|
代號 DR DP HP AP GP LT DP/GP |
品種 微差壓變送器 差壓變送器 高靜壓差壓變送器 壓力變送器 壓力（含負壓）變送器 法蘭式液位變送器 遠傳差壓、壓力變送器 |
||||||
|
|
代號 2 3 4 5 6 7 8 9 0 |
量程范圍 0-0.1~1KPa 0-1~6KPa 0-6~40KPa 0-40~250KPa 0-0.16~1MPa 0-0.4~2.5MPa 0-1.6~10MPa 0-4~25MPa 0-6~40MPa |
||||||
|
|
代號 N S |
功能 非智能型（4~20mA輸出） 智能型（HART協議） |
||||||
|
|
代號 |
結構材料 |
||||||
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||
|
23 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||
|
24 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|||||
|
|
代號 A B C E F |
靜壓Mpa 1 4 10 25 32 |
||||||
變送器品種分類詳細表：
|
序號 |
名稱 |
型號 |
材料范圍 |
靜壓（Mpa） |
精度等級 |
|
1 |
微差壓變送器 |
（3351）DR2E |
0-0.1~1KPa |
1 |
0.5 |
|
4 |
|||||
|
2 |
差壓 變送器 |
（3351）DP3E |
0-1~6KPa |
4 |
0.2或0.5 |
|
3 |
（3351）DP4E |
0-6~40KPa |
10 |
||
|
4 |
（3351）DP5E |
0-40~250KPa |
|||
|
5 |
（3351）DP6E |
0-0.16~1MPa |
|||
|
6 |
（3351）DP7E |
0-0.4~2.5MPa |
|||
|
7 |
（3351）DP8E |
0-1.6~10MPa |
|||
|
8 9 |
高靜壓差壓 變送器 |
（3351）HP4E |
0-6~40KPa |
25 |
0.5或0.2 |
|
32 |
|||||
|
25 |
|||||
|
（3351）HP5E |
0-40~250KPa |
32 |
|||
|
10 |
壓力變送器 |
（3351）GP3E |
0-1~6KPa |
|
0.2或0.5 |
|
11 |
（3351）GP4E |
0-6~40KPa |
|||
|
12 |
（3351）GP5E |
0-40~250KPa |
|||
|
13 |
（3351）GP6E |
0-0.16~1MPa |
|||
|
14 |
（3351）GP7E |
0-0.4~2.5MPa |
|||
|
15 |
（3351）GP8E |
0-1.6~10MPa |
|||
|
16 |
（3351）GP9E |
0-4~25MPa |
|||
|
17 |
（3351）GP0E |
0-6~40MPa |
|||
|
18 |
壓力 變送器 |
（3351）AP4E |
0-6~40KPa |
|
0.2或0.5 |
|
19 |
（3351）AP5E |
0-40~250 KPa |
|||
|
20 |
（3351）AP6E |
0-0.16~1MPa |
|||
|
21 |
（3351）AP7E |
0-0.14~2.5MPa |
|||
|
22 |
（3351）AP8E |
0-1.6~10MPa |
|||
|
23 |
法蘭式液位變送器 |
（3351）LT4E |
0-6~40KPa |
2.5 |
0.2或0.5 |
|
24 |
（3351）LT5E |
0-40~250KPa |
|||
|
25 |
（3351）LT6E |
0-0.16~1MPa |
|||
|
26 |
遠傳 壓力 變送器 |
（3351）GP4E |
0-6~40KPa |
|
0.5 |
|
27 |
（3351）GP5E |
0-40~250KPa |
|||
|
28 |
（3351）GP6E |
0-0.16~1MPa |
|||
|
29 |
（3351）GP7E |
0-0.4~2.5MPa |
|||
|
30 |
（3351）GP8E |
0-1.6~10MPa |
|||
|
31 |
遠傳 差壓 變送器 |
（3351）DR3E |
0-1~6KPa |
2.5 |
0.5 |
|
32 |
（3351）DR4E |
0-6~40KPa |
2.5 |
||
|
33 |
（3351）DR5E |
0-40~250KPa |
|||
|
34 |
（3351）DR6E |
0-0.16~1MPa |
|||
|
35 |
（3351）DR7E |
0-0.4~2.5MPa |
