概述

HD-XMTA系列智能數字顯示儀采用高性能的，高抗干擾的集成儀表芯片，測量輸入及變送器輸出采用數字校正及自校準技術，測量穩定，消除了溫漂引起的測量誤差。并通過EMC電磁兼容性測試，抗干擾能力強、可靠性高、具有很高的性價比。

HD-XMTA系列智能數字顯示儀具有多類型輸入可編程功能，一臺儀表可以配接不同的輸入信號（熱電偶/熱電阻/線性電壓/線性電流/線性電阻/頻率等），同時顯示是量程、報警控制等可由用戶現場設置，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、調節、報警控制、數據采集和記錄。

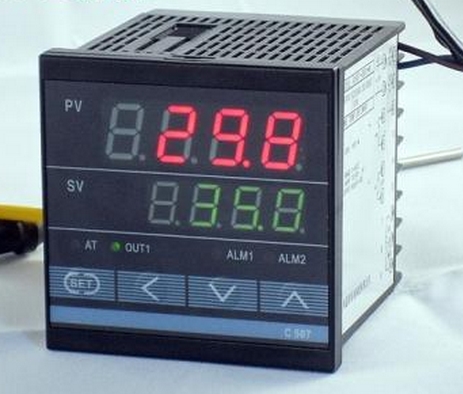

智能數字顯示儀表以雙排或單四位LED顯示測量值（PV）和設定值（SV），以單色或雙色光柱進行測量值百分比的模擬顯示，還具有零點和滿度修正、冷端補償、數字濾波、通訊接口、6種報警方式，可選配1~4個繼電器報警輸出，還可以選配變送器輸出，或標準通訊接口（RS485或RS232C）輸出等。



主要特點

 智能數字顯示報警儀

1、專用電磁器件，具備更為可靠的抗干擾性及穩定性。

2、型號輸入，通過菜單設置即可配接常用熱工信號。

3、可在線修改顯示量程、變送輸出范圍、報警值及報警方式。

4、具備高密度光柱模擬顯示功能。

5、雙回路儀表可以分別獨立設置輸入信號種類。



智能數字顯示儀通用技術指標

1、測量/傳輸系統準確度：±0.2%XF.S

2、數字顯示位：四位顯示，浮點小數

3、采樣速度：≤100ms/次

4、顯示分辨率：末位1個字

5、溫度漂移：≤100ppm

6、冷端溫度補償準確度：±1℃（預熱30分鐘）

7、測量熱電阻時允許的引線電阻：≤30Ω

8、工作溫度：工業級標準-10~+55℃

9、輸入阻抗:電流:100Ω,電壓:500KΩ

10、輸出阻抗:4-20mA輸出時0-550Ω;0-10mA輸出時0-1KΩ

11、變送輸出紋波: ≤50mVp-p

12、報警繼電器觸點容量:AC220V,1A;DC24V,2A（阻性負載）

13、通訊接口:RS232或RS485

14、通訊協議:國際標準的MODBUS-RTU協議

15、通訊距離:RS485:節點數≤256（不加中繼時）,距離≤1000米（波特率9600時）

16、配電輸出電壓:DC24±1V 50mA,過流自動保護

17、絕緣強度（輸入/輸出/通訊/電源之間）:不小于1500V.AC一分鐘

18、絕緣阻抗（電源/輸入/輸出/通訊之間）:不小于100MΩ

19、工作中允許大氣壓力:80-106kPa

20、工作中允許相對濕度:10-90%RH（40℃時）

21、儲運過程中允許環境溫度:-40~+80℃

22、供電電源:交流:AC220V（允變范圍95~265V）

         直流:DC24V（允變范圍16~28V）



使用環境條件

 安裝位置不得有強烈的機械振動、沖擊、以及來自信號端、電源端及空間的大電流、火花等電磁感應的影響,空氣中不得有對金屬、塑料件起腐蝕作用的氣體。



其它特殊參數

各規格產品具體參數請參見產品技術手冊中的介紹。

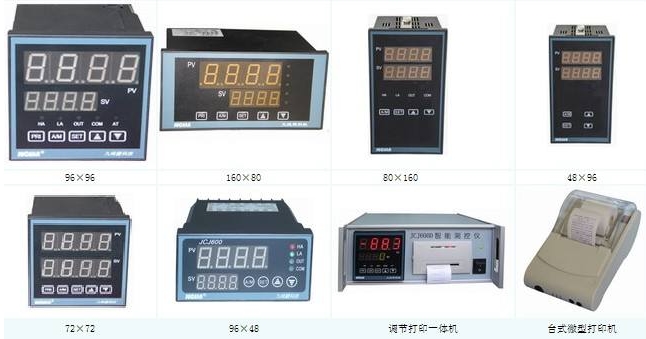

面板尺寸（mm）	開孔尺寸（mm）
160X80	152X76
80X160	76X152
96X96	92X92
96X48	92X46
48X96	46X92
72X72	68X68
48X48	46X46
