我廠二聯合車間LWGY型渦輪流量計和C6D0數字回路調節器,因原設計選型失誤,造成不能配套使用,影響正常生產。經對該流量計進行了改進,獲得了較好的效果。

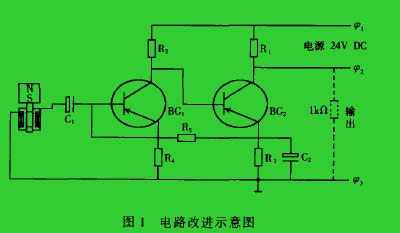

   LWGY型渦輪流量計是一種速度式流量計,流量計中前置放大器的工作原理如圖1。感應線圈兩端感生出電脈沖信號,由BG,、Bq兩級放大后輸出波形為方波,頻率0一12kHz,峰值電壓6.8V左右。配套的數字回路調節器C6D0(美國SMAR公司制造),其數字輸人端只能接收。一10kHz、峰值電壓sv左右的脈沖信號,這樣,CD6(刃的輸人范圍就比流量計的輸出范圍小,導致兩者的阻抗不匹配。經過系統分析計算后,,在輸出端加一個Ikn電阻(圖1中虛線所示)。經現場實測,輸出波形仍為方波,頻率在0一10kHz范圍內,峰值電壓SV左右,這樣,渦輪變送器輸出信號降到數字回路調節器可以接收的脈沖信號。兩臺儀表就能正常工作了。技術改進后,經過近兩年的運行,測量靈敏、準確,及時反映了生產工藝過程的數據,為安全生產提供了可靠的保證。本次—滬.24VDCBC,R,B儀R,三三CZ圖1電路改進示意圖共改進9臺儀表,避免了購置新的儀表,節約投資7萬多元。
