概述
工業用熱電偶轉一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用?？梢灾苯訙y量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
產品價格：
|
價格 |
¥ 40.00 |
¥ 130.00 |
¥ 510.00 |
|
起批量 |
≥1件 |
|
|
規格型號：
|
建議零售價 |
|
加工定制 |
是 |
品牌 |
華云 |
|
型號 |
WR |
品種 |
熱電偶 |
分度號 |
K S E J B T |
|
測量范圍 |
0-2000（℃） |
允差等級 |
0.75% |
熱響應時間 |
0.05（s） |
|
聯接型式 |
多種可選擇 |
外形尺寸 |
可定制（mm）
|
以上價格僅供參考，詳細價格、參數電話聯系！
規格：管徑￠16總長度和插深可定制（不銹鋼）
分度號：Pt100
實際測量范圍：-200～450度
安裝螺紋：M27*2不銹鋼
1、應 用
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
2、特 點
·裝配簡單，更換方便
·壓簧式感溫元件，抗振性能好；
·測溫范圍大
·機械強度高，耐壓性能好

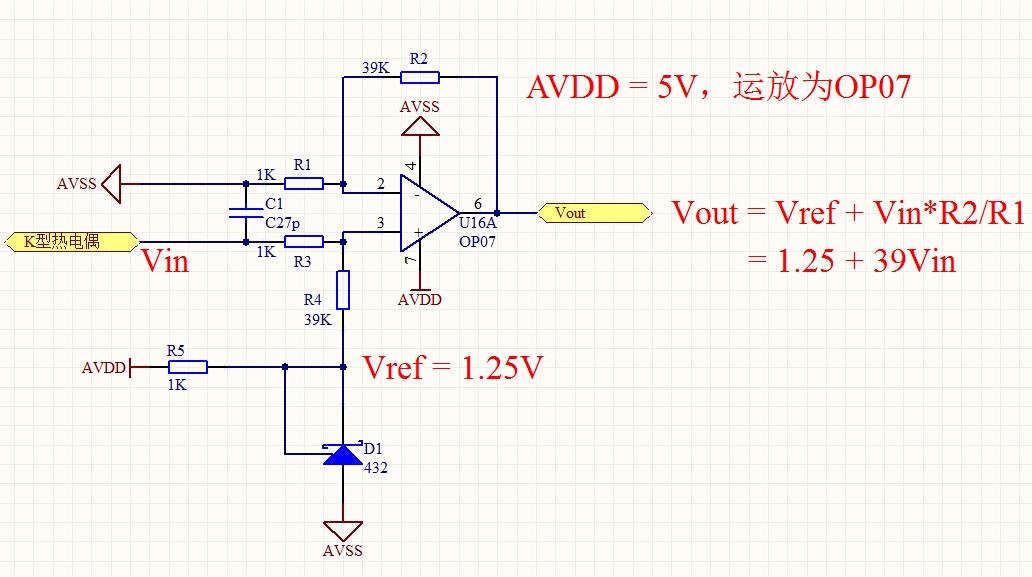

3、工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
|
測量范圍及允許誤差范圍
|
型號
|
分度號
|
允差等級
|
|
Ⅰ級
|
Ⅱ級
|
|
允差值
|
測溫范圍℃
|
允差值
|
測溫范圍℃
|
|
WRN
|
K
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004（t）
|
375~1000
|
±0.0075（t）
|
333~1200
|
|
WRM
|
N
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004（t）
|
375~1000
|
±0.0075（t）
|
333~1200
|
|
WRE
|
E
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004（t）
|
375~800
|
±0.004（t）
|
333~900
|
|
WRF
|
J
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004（t）
|
375~750
|
±0.004（t）
|
333~750
|
|
WRC
|
T
|
±0.5℃
|
-40~+125
|
±1℃
|
-40~+133
|
|
±0.004（t）
|
125~350
|
±0.0075（t）
|
133~350
|
|
WRP
|
S
|
|
|
±2.5℃
|
0~+600
|
|
|
|
±0.0025（t）
|
600~1300
|
|
WRQ
|
R
|
|
|
±2.5℃
|
0~+600
|
|
|
|
±0.0025（t）
|
600~1300
|
|
WRR
|
B
|
|
|
±2.5℃
|
0~+600
|
|
|
|
±0.0025（t）
|
600~1600
|
熱惰性級別 | 時間常數（秒） | 熱惰性級別 | 時間常數（秒） | Ⅰ
|
90－180
|
Ⅲ
|
10－30
|
|
Ⅱ
|
30－90
|
Ⅳ
|
＜10
|
熱電偶公稱壓力：一般是指在工茁度下保護管所能承受的靜態外壓而破裂。
熱電偶小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
|
規定的長時間使用溫度（℃）
|
試驗溫度（℃）
|
絕緣電阻值（Ω）
|
|
≥600
|
600
|
72000
|
|
≥ 800
|
800
|
25000
|
|
≥1000
|
1000
|
5000
|
|

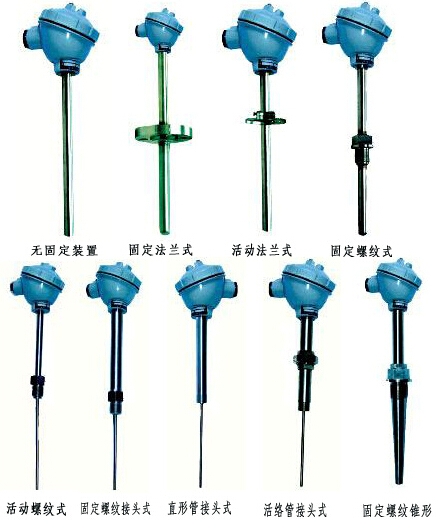

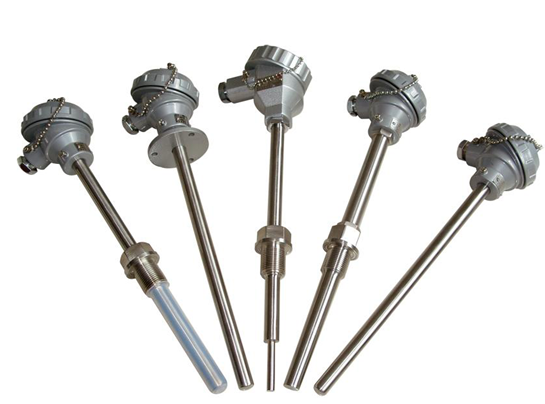

熱電偶安裝固定方式
型譜
1 2 3 4 5 6 7 8
WR□□-□□□-□/□-□
|
WR□
|
熱電偶 標準型
|
|
1
|
標記
|
熱電偶類別
|
分度號
|
|
N
|
鎳鉻-鎳硅
|
K
|
|
M
|
鎳鉻硅-鎳硅
|
N
|
|
E
|
鎳鉻-銅鎳
|
E
|
|
F
|
鐵-銅鎳
|
J
|
|
C
|
銅-銅鎳
|
T
|
|
P
|
鉑銠10-鉑
|
S
|
|
Q
|
鉑銠13-鉑
|
R
|
|
R
|
鉑銠30-鉑銠6
|
B
|
|
W
|
鎢錸3-鎢錸25
|
WRe3/25
|
|
|
2
|
標記
|
熱電偶對數
|
|
1
|
單支式（可不標記）
|
|
2
|
雙支式
|
|
|
3
|
標記
|
安裝固定裝置
|
|
1
|
無固定裝置
|
|
2
|
固定螺紋
|
|
3
|
活動法蘭
|
|
4
|
固定法蘭
|
|
5
|
活絡管接頭式
|
|
6
|
固定螺紋錐形式
|
|
7
|
直行管接頭式
|
|
8
|
固定螺紋管接頭式
|
|
9
|
活動螺紋管接頭式
|
|
|
4
|
標記
|
接線盒形式
|
|
2
|
防濺式
|
|
3
|
防水式
|
|
4
|
隔爆式
|
|
|
5
|
標記
|
保護管直徑（mm）
|
|
0
|
Ф16
|
|
1
|
Ф20（S/R/B型熱電偶為Ф25雙層管）
|
|
2
|
Ф16（高鋁管，限用于K、N型熱電偶）
|
|
3
|
Ф25（高鋁管，限用于K、N型熱電偶）
|
|
|
特殊說明（直徑標明Ф尺寸）
|
|
|
6
|
總長L/
|
mm
|
|
|
7
|
插入長度l
|
mm
|
|
8
|
標記
|
隔爆等級
|
|
BT4
|
ExdiiBT4
|
|
CT4
|
DiiCT4
|
|
概述

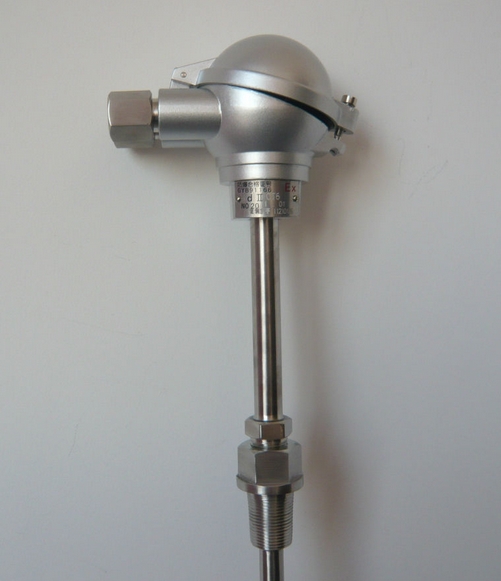

防爆熱電偶作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生存現場存在碳氫化合物等爆炸物的0~1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
我廠生產的化工專用防爆熱電偶防爆性能按頒布的“爆炸性環境用防爆電器設備”標準設計制造，熱電特性符合國際IEC標準，并經儀器儀表防爆安全監督站測試合格.
防爆熱電偶的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒(外殼)在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散–傳爆。只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
特點
多種防爆形式，防爆性能好；
壓簧式感溫元件，抗振性能好；
測溫范圍大；
機械強度高，耐壓性能好；
工作原理
防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
常溫絕緣電阻，熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000Ω.m
防爆等級
防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物***大安全間隙分為A B C三級。
|
類別
|
級別
|
***大實驗安全間隔（MESG）mm
|
|
II
|
A
|
0.9≤MESG
|
|
B
|
0.5＜MESG＜0.9
|
|
C
|
MESG≤0.5
|
