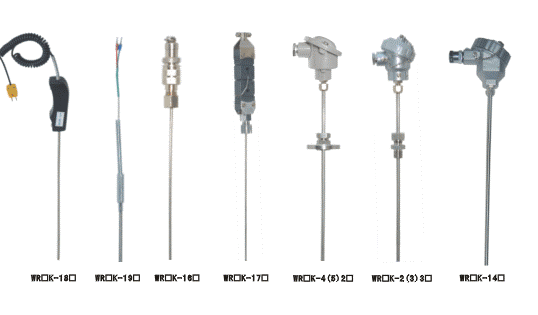

鎧裝熱電偶
一：概述及用途
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃~800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃~800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
二：工作原理：
鎧裝熱電偶的工作原理是由兩種不同成分的導體兩端經焊接，形成回路，直接測量端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電式的對應溫度值。
鎧裝熱電偶的熱電勢將隨著測量端的溫度升高而增長，熱電勢的大小只和鎧裝熱電偶導體材質以及兩端溫度有關，和熱電極的長度、直徑無關。
鎧裝熱電偶的結構是由導體、絕緣氧化模和 l Cr 1 8Ni9Ti 不銹鋼保護管多次拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種固定裝置組成。
三：鎧裝熱電偶的結構
鎧裝熱電偶的結構，除五部分中的測溫元件、絕緣材料、保護套管 三部分構成鎧材整體以外， 其余與常規裝配熱電偶的結構相同 。
鎧材（測溫元件、絕緣材料、保護套管）：測溫元件對熱電偶來說就是正負兩根熱電偶絲，各熱電偶絲之 間及其與保護套管之間用氧化鎂作絕緣材料； 用金屬管保護絕緣材料和測溫元件 。鎧材工藝使測溫元件、絕 緣材料、保護套管三者成為一個不可拆卸的可撓的緊密實體，鎧材是制造鎧裝熱電偶的基體材料，鎧材不能直接用于測施，必須制作測量端和簡易接線端后方可作為基型鎧裝熱電偶使用。
鎧裝熱電偶的工作原理是由兩種不同成分的導體兩端經焊接，形成回路，直接測量端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電式的對應溫度值。
鎧裝熱電偶的熱電勢將隨著測量端的溫度升高而增長，熱電勢的大小只和鎧裝熱電偶導體材質以及兩端溫度有關，和熱電極的長度、直徑無關。
鎧裝熱電偶的結構是由導體、絕緣氧化模和 l Cr 1 8Ni9Ti 不銹鋼保護管多次拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種固定裝置組成。
三：鎧裝熱電偶的結構
鎧裝熱電偶的結構，除五部分中的測溫元件、絕緣材料、保護套管 三部分構成鎧材整體以外， 其余與常規裝配熱電偶的結構相同 。
鎧材（測溫元件、絕緣材料、保護套管）：測溫元件對熱電偶來說就是正負兩根熱電偶絲，各熱電偶絲之 間及其與保護套管之間用氧化鎂作絕緣材料； 用金屬管保護絕緣材料和測溫元件 。鎧材工藝使測溫元件、絕 緣材料、保護套管三者成為一個不可拆卸的可撓的緊密實體，鎧材是制造鎧裝熱電偶的基體材料，鎧材不能直接用于測施，必須制作測量端和簡易接線端后方可作為基型鎧裝熱電偶使用。
