熱水流量計原理

      AK-LWGY型液體渦輪流量計（熱水流量計）是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，熱水流量計是采用一體化液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。若與具有特殊功能的顯示儀表配套，還可以進行A定量控制、超量報警等，是流量計量和節能的理想儀表。 該類渦輪流量產品本身具備現場顯示功能，也可將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
批發價格：

規格選型：

溫馨提示：機油流量計根據用戶用途、大小、規格不一樣所以價格不一樣，購買請咨詢客戶，華云專業技術客服為您免費解答。18915186518

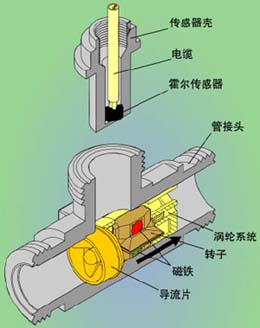

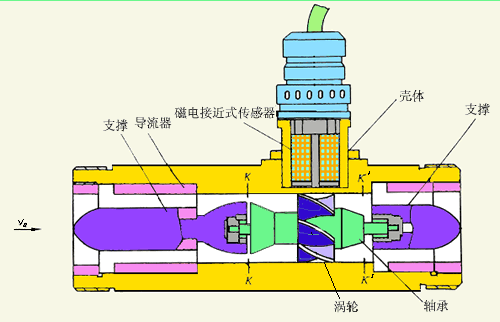

       流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k

式中：

f——脈沖頻率[Hz]；

k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k

Q——流體的瞬時流量（工作狀態下）[m3/h]；

3600——換算系數。

每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

•  AK-LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m²/s的液體，對于運動粘度大于5×10-6m²/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
• 高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
• 重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校
• 可得到極高的度
•  在貿易結算中是優先選用的流量計；
• 輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
• 可獲得很高的頻率信號（3～4kHz），信號分辨力強；
• 范圍度款，中大口徑可達1:20，小口徑為1:10；
• 結構緊湊輕巧，安裝維護方便，流通能力大；
• 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
• 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等

二、熱水流量計產品特點：
1. 熱水流量計高度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.熱水流量計重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計；
3.熱水流量計輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4. 熱水流量計范圍度寬，中大口徑可達1:20，小口徑為1:10；
5. 熱水流量計適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
6. 熱水流量計是一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償。

三，熱水流量計選型：

四、熱水流量計產品類型分類：

1．按儀表功能分類，AK-LWGY系列 渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計

2．熱水流量計功能說明

渦輪流量傳感器/變送器

該類熱水渦輪流量計產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖

按照不同的輸出信號，該類產品可分為AK-LWGY-N型和AK-LWGY-A型

圖1 基本型傳感器/變送器	圖2 防爆型 傳感器/變送器

AK-LWGY-N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；

AK-LWGY-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

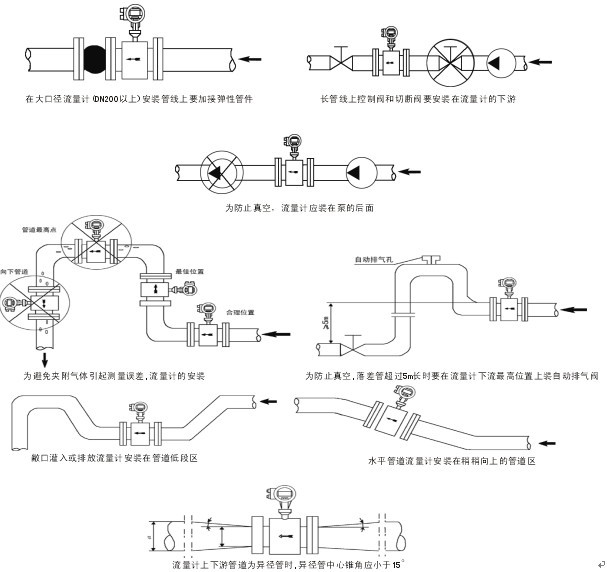

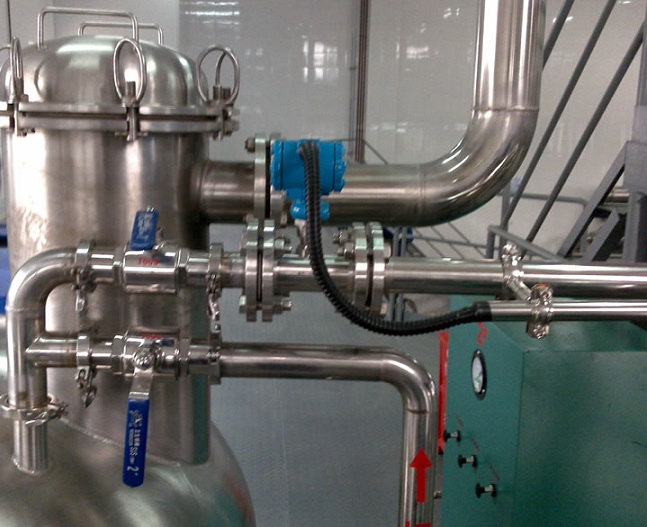

五，熱水流量計安裝圖示及現場標定圖：

熱水流量計

是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。

二、

熱水流量計

特點

●   表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
●    全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
●   全新的數字濾波和修正功能使流量測量更加精準可靠。
●   電池供電型無需外接電源既可連續工作兩年以上。
●   全新點陣漢字液晶顯示，使用操作更方便。
三、

熱水流量計

技術參數

測量介質：　　液體、氣體、蒸汽

介質粘度：　　小于10cp

介質溫度：　　-50℃——+400℃

本體材料：　　1Cr18Ni9Ti(其他材料協議供貨)

傳感器密封：　石墨墊片（特殊根據要求）

環境溫度：　　-30℃——+80℃（特殊根據要求）

公稱直徑：

　　管道式：DN15——DN300；

　　插入式：DN200-2000mm

測量精度：

　　液體:測量值的±0.5%（特殊）

　　氣體：測量值的±0.5%

量程比：　　　10：1

壓力等級：　　PN25，PN40（高壓可特殊制造）

連接方式：

　　夾持式 DN15—DN300

　　法蘭式 DN15–DN300。

　　插入式 DN200-DN2000

防爆形式：

　　隔爆型　　Ex dⅡBT4-T6

　　本安型　　Ex iaⅡCT4-T6

防護等級：　　IP67

轉換器殼體：　壓鑄鋁,上漆

供電電壓：　　12——36VDC或3.6V電池

輸出信號:　　 兩線制4–20mA電流輸出

現場顯示：　　可編程設定顯示瞬時流量、累積流量

通訊方式：　　RS485通迅



熱水流量計

口徑及流量范圍選型對照表
