汽油流量計
汽油流量計型號概述：

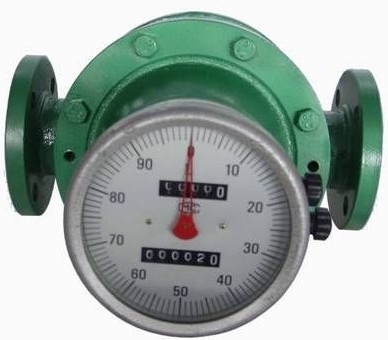

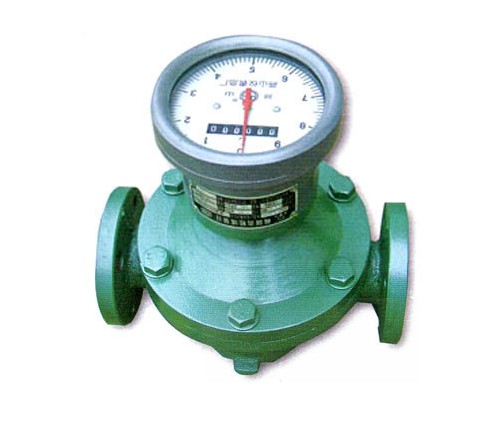

HY-LC汽油流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 適用于油類及高粘度介質的累積流量測量。
產品價格：
| 價格 | ¥ 888.00 | ¥ 198788.00 |
| 起批量 | 1-9 臺 | ≥10 臺 |
規格選型：
| 建議零售價 | 加工定制 | 是 | 品牌 | HY/華云儀表 | |
| 型號 | LWGY | 類型 | 汽油流量計 | 測量范圍 | 0.001-100000（m3/h） |
| 精度等級 | 0.2/0.5 | 公稱通徑 | DN4~DN200（mm） | 適用介質 | 汽油，柴油 |
| 工作壓力 | 1.6~6.3（MPa） | 工作溫度 | -80+300（℃） |
汽油流量計型號不同點
1、橢圓齒輪汽油流量計測量精度較高：0.2級與0.5級；
2、安裝容易。汽油流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
3、LC-a型鑄鐵汽油流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
4、LC-e型鑄鋼汽油流量計，用于高壓、低腐蝕性介質的計量
5、防爆等級：ExiaIICT6
按照要求正確安裝后的汽油流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的柴油計量流量計。
不同型號規格的汽油流量計對***小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。汽油流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，為此，柴油流量計在儀表所規定的使用溫度范圍內使用。
汽油流量計主要技術參數
汽油流量計連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
精度等級: 普通型0.5級，高精度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
汽油流量計的安裝與使用
1汽油流量計安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。汽油流量計盡可能安裝成水平位置。
2.汽油流量計前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3. 汽油流量計應安裝泵的輸出端，否則也會造成儀表誤差增大。
4. 汽油流量計周圍不應有影響儀表工作的強磁場存在。
5. 汽油流量計在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
按照要求正確安裝后的汽油流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小流量計的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。
因此，不同型號規格的汽油流量計對***小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
其次，使用汽油流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，汽油流量計在儀表所規定的使用溫度范圍內使用。
汽油流量計測量范圍及工作壓力
|
型號 |
HY-LC-A鑄鐵 |
HY-LC-E鑄鋼 |
HY-LC-B不銹鋼 |
||||
|
公稱壓力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被測液體粘度 |
2 — 200 mPa.s |
||||||
|
被測液體溫度 |
-20℃～+100℃ |
||||||
|
流 量 范 圍 m³h |
|||||||
|
型號 精度等級 |
HY-LC-A鑄鐵 |
HY-LC-E鑄鋼 |
HY-LC-B不銹鋼 |
||||
|
公稱口徑（DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
|
|
|
|
|
|
|
|
|
汽油流量計選型編碼
|
華云 |
|
華云公司經營標識 |
|||||||
|
基本型號 |
LC |
|
橢圓齒輪流量計基本型號 |
||||||
|
口徑選擇 |
-□□ |
|
通徑大小 |
||||||
|
材料選擇 |
-A |
|
鑄鐵 |
||||||
|
|
-E |
|
鑄鋼 |
||||||
|
|
-B |
|
不銹鋼 |
||||||
|
輸出信號 |
-2 |
|
無信號輸出 |
||||||
|
|
-3 |
|
脈沖 DV24V供電 |
||||||
|
|
-4 |
|
4～20mA DV24V供電 |
||||||
|
復零功能 |
-N |
|
無復零功能 |
||||||
|
|
-F |
|
復零功能 |
||||||
|
過濾器 |
-N |
|
無過濾器 |
||||||
|
|
-G |
|
含過濾器 |
||||||
|
流量選擇 |
（□～□） |
|
流量范圍 |
||||||
使用介質：甲醇、柴油、汽油、尿素、煤油、水等
長度：103MM
重復性：±0.5%
***大工作壓力：20BAR
工作電壓：2.3-3.3V
待機時間：2年
流量范圍：10-120L/MIN
單次計數：0.00-9999.9
總累計數：0.00-999999.9
計量單位：升/L，加侖/GAL，品脫/PTS，夸脫/QTS
流量計使用說明
1.以下未經說明，均以升（LTR）為當前計量單位。
2.計量單位
計量單位可通4過面板按鍵先取如下4種中的一種：升（LTR），加侖（GAL），品脫（PT），夸脫（QT）
3.待機狀態
待機狀態為低功耗狀態，有計量脈沖輸入時，將顯示當前加注量。
4.量程及分辨率
量程：9999.9，大于該量程自動清零。
5..當前加注量清零
累計數顯示及清零
6.誤差系數標定
如因使用的介質及壓力不一樣,可能出現誤差,則可以進行系數調節。
7.流量計維護與保養
本流量計需要能至少工作9，000小時（1年）的電池作為電源。電池壽命過短會導致在工作期間因電池漏液而導致該流量計的損壞，但建議客戶每一年更換一次電池。如果本流量計的LCD顯示變得暗淡或Lbat提示出現時，應及時更換.
