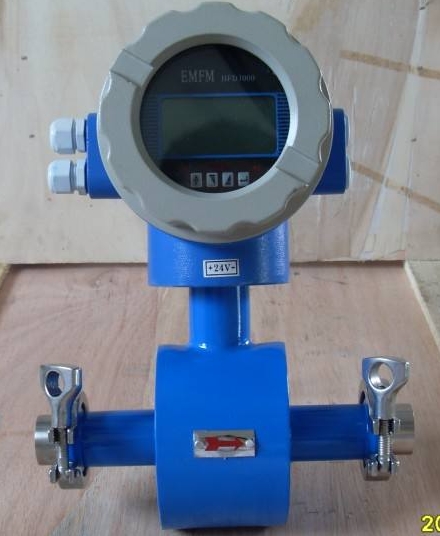

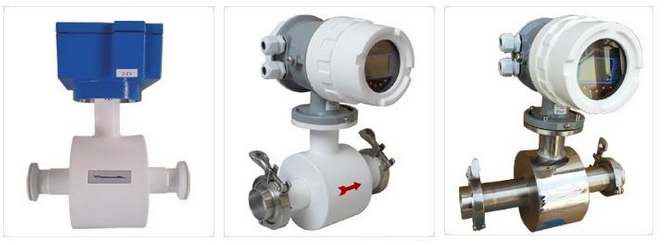

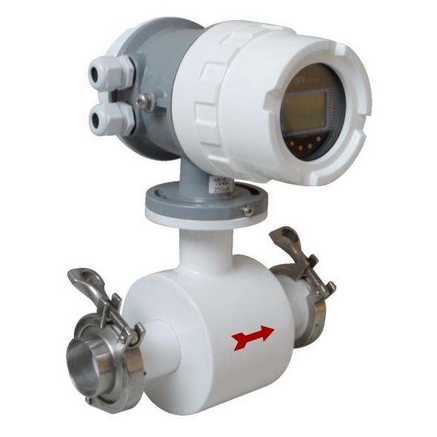

衛生型電磁流量計
衛生型電磁流量計工作原理：衛生型電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬國內首創，技術達到國內水平。除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等行業。
產品價格：
| 價格 | ¥ 400.00~8900.00 |
| 起批量 | ≥1 臺 |
產品規格：
| 加工定制 | 是 | 品牌 | 其他 | 型號 | YSLDE-010-316-F |
| 類型 | 電磁流量計 | 測量范圍 | 0-10000（m3/h） | 精度等級 | 0.5 |
| 公稱通徑 | 10-5000（mm） | 適用介質 | 液體 | 工作壓力 | 16（MPa） |
| 工作溫度 | 160（℃） | 是否跨境貨源 | 否 |
產品特點：
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
在現場可根據用戶實際需要在線修改量程。
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
采用SMD器件和表面貼裝(SMT)技術，電路可靠性高。
采用16位嵌入式微處理器，運算速度快精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性。
全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150：1
超低EM1開關電源，適用電源電壓變化范圍大，抗EMC性能好。
具有RS485 、RS232 、Hart和Modbus等數字通訊信號輸出。
具有自檢與自論斷功能，提供傳感器無端非線性修正功能。
斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會消失，EEPROM可保護設定參數和累積值
轉換器和傳感器具有多種防護登記及安裝方式，有適用于潛水安裝的IP68等級。
技術參數：
◆公稱通徑：DN6-DN2200
◆測量介質：各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6-4.0MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
◆橡膠材質襯里≤65℃
◆儀表精度：管道式0.5級、1.0級；
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
◆分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)
◆轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485 、RS232 、Hart和Modbus等數字通訊信號輸出
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆***大功耗：≤10VA

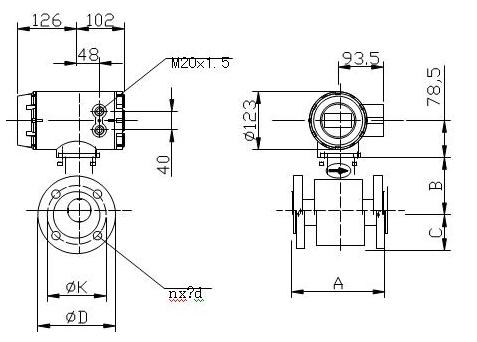

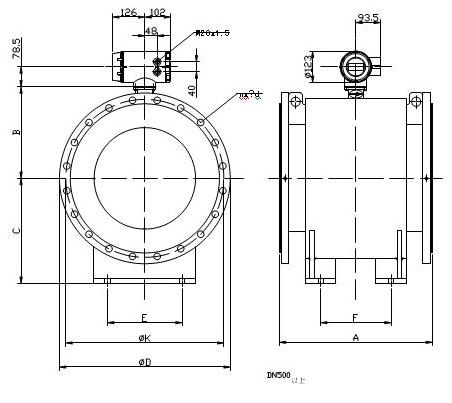

產品外形相關尺寸圖：
外形尺寸表：
|
DN
|
額定壓力
|
儀表外形尺寸 單位：mm 四氟襯里/橡膠襯里
|
|||||||||
|
Mpa
|
A
|
B
|
C
|
D
|
E
|
￠D
|
￠K
|
nx￠d
|
|||
|
15
|
4.0
|
150
|
95
|
50
|
|
|
|
|
4*14
|
||
|
20
|
95
|
65
|
4*14
|
||||||||
|
25
|
100
|
55
|
115
|
75
|
4*14
|
||||||
|
32
|
105
|
60
|
140
|
85
|
4*18
|
||||||
|
40
|
197/202
|
110
|
65
|
150
|
110
|
4*18
|
|||||
|
50
|
121
|
76
|
165
|
125
|
4*18
|
||||||
|
65
|
130
|
85
|
185
|
145
|
8*18
|
||||||
|
80
|
135
|
90
|
200
|
160
|
8*18
|
||||||
|
100
|
1.6
|
297/302
|
145
|
100
|
220
|
180
|
8*18
|
||||
|
125
|
247/252
|
161
|
116
|
245
|
210
|
8*18
|
|||||
|
150
|
297/302
|
171
|
126
|
280
|
240
|
8*22
|
|||||
|
200
|
348/352
|
199
|
154
|
335
|
295
|
12*22
|
|||||
|
250
|
398/402
|
224
|
179
|
405
|
355
|
12*22
|
|||||
|
300
|
1.0
|
498/502
|
249
|
204
|
440
|
400
|
12*22
|
||||
|
350
|
274
|
229
|
500
|
460
|
16*22
|
||||||
|
400
|
598/602
|
305
|
260
|
565
|
515
|
16*26
|
|||||
|
450
|
330
|
285
|
615
|
565
|
20*26
|
||||||
|
500
|
600
|
360
|
403
|
300
|
240
|
670
|
620
|
20*26
|
|||
|
600
|
600
|
410
|
453
|
270
|
780
|
725
|
20*30
|
||||
|
700
|
700
|
467
|
560
|
400
|
350
|
895
|
840
|
24*30
|
|||
|
800
|
800
|
517
|
610
|
400
|
1010
|
950
|
24*33
|
||||
|
900
|
900
|
567
|
660
|
470
|
1110
|
1050
|
28*33
|
||||
|
1000
|
1000
|
617
|
712
|
570
|
1225
|
1160
|
28*36
|
||||
|
1200
|
0.6
|
1200
|
719
|
814
|
600
|
710
|
1400
|
1340
|
32*33
|
||
|
1400
|
1400
|
819
|
914
|
900
|
1625
|
1560
|
36*36
|
||||
|
1600
|
1600
|
919
|
1036
|
800
|
1040
|
1825
|
1760
|
40*36
|
|||
|
1800
|
1800
|
1021
|
1138
|
1180
|
2045
|
1970
|
44*39
|
||||
|
2000
|
|
2000
|
1121
|
1238
|
|
1350
|
2265
|
2180
|
48*42
|
||
|
公稱通徑(mm)
|
可測量流量范圍（m3/h）
|
有效測量流量范圍（m3/h）
|
公稱通徑(mm)
|
可測量流量范圍（m3/h）
|
有效測量流量范圍（m3/h）
|
|
10
|
0.0142～3.3912
|
0.0848～2.826
|
300
|
12.717～3052
|
76.302～2543
|
|
15
|
0.0318～7.6302
|
0.1908～6.3585
|
350
|
17.31～4154
|
103.86～3461
|
|
20
|
0.0566～13.5648
|
0.3392～11.304
|
400
|
22.61～5425
|
135.65～4521
|
|
25
|
0.0883～21.195
|
0.5298～17.6625
|
450
|
28.62～6867
|
171.68～5722
|
|
32
|
0.1447～34.7258
|
0.8682～29.9382
|
500
|
35.33～8478
|
211.95～7065
|
|
40
|
0.2261～54.2592
|
1.3565～45.216
|
600
|
50.87～12208
|
305.2～10173
|
|
50
|
0.3533～84.78
|
2.1195～70.65
|
700
|
69.24～16616
|
415.4～13847
|
|
65
|
0.5970～143.28
|
3.5819～119.39
|
800
|
90.44～21703
|
542.6～18086
|
|
80
|
0.9044～217.03
|
5.4259～180.86
|
900
|
114.46～27468
|
686.7～22890
|
|
100
|
1.413 ～339.12
|
8.478～282.6
|
1000
|
141.3～33912
|
847.8～28260
|
|
125
|
2.2079～529.87
|
13.2468～441.56
|
1200
|
203.5～48833
|
1221～40694
|
|
150
|
3.1793～763
|
19.0755～635.85
|
1400
|
277～66467
|
1662～55389
|
|
200
|
5.652～1356
|
33.912～1130.4
|
1600
|
361.8～86814
|
2171～72345
|
|
250
|
8.8313～2119
|
52.9875～1766
|
1800
|
457.9～109874
|
2747～91562
|
|
1.選型代碼： HQLDE — □ □ -□ □ □ □ □ □ -□ 組合 S 一體型 電極材料 M 不銹鋼 輸出方式 0 無輸出 |
襯里材料的選擇：
應根據被測介質的腐蝕性、磨損性及溫度來選擇。硬/軟橡膠可耐一般的弱酸、堿的腐蝕，耐溫65℃，軟橡膠油耐磨性，聚四氟乙烯幾乎能耐出磷酸以外的強酸、堿腐蝕，介質溫度可達130℃，但不可磨損。聚氨酯橡膠有較好的耐磨損，但不耐酸、堿腐蝕，耐溫度性較差，介質溫度小于65℃.參考表如下：
|
襯里材料
|
主要功能
|
適應范圍
|
|
硬橡膠
|
1、開奶常溫下的鹽酸、醋酸、草酸、氨水、磷酸及 50%的硫酸、氫氧化鈉、氫氧化鉀。
2、忌強氧化劑
|
1、低于65℃
2、一般的鹽、堿、鹽溶液
|
|
軟橡膠
|
1、有較好的彈性，耐磨性能較好。
2、耐一般的低濃度酸、堿、鹽介質的腐蝕。
3、不耐氧化性介質的腐蝕。
|
1、低于65℃
2、測一般水、污水、泥漿、礦漿
|
|
聚四氟乙烯
(PTFE)
改性聚四氟乙烯
(PEA)
|
1、塑料中化學性能***穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝 酸。也能耐濃堿和有機溶劑。
2、耐磨性和粘結性差。
|
1.-40℃～﹢130℃(PYFE)
-40℃～﹢200℃(PFA)
2.酸、堿等強腐蝕介質
3.衛生類介質
|
