循環水電磁流量計
LDDC循環水電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μ S/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。
廠家價格：
| 價格 |
¥ 480.00 ~¥ 15000.00元
|
| 起批量 | ≥1 臺 |
測量原理

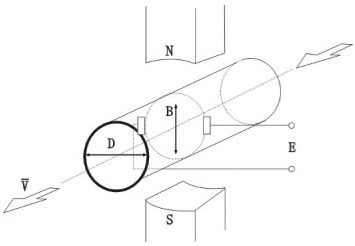

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例，其值為:
E=KBVD
式中:E-感應電勢;D-電極間距;(測量管內直徑)
B-磁感應強度;V-導電液體平均流速；
K-與磁場分布及軸向長度有關的系數。
傳感器將感應電熱E作為流量信號，傳送到轉換器，經放大，變換濾波及一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，上下限報警輸出及頻率輸出，并設有RS-485等通訊接口Hart協議。
儀表特點
● 測量管內無阻流件，壓力損失為零，不易堵塞。
● 只要合理選用電極及襯里材料，即可達到耐腐蝕、耐磨損的要求。
● 測量結果與液體的壓力、溫度、密度、粘度、電導率(不小于zui低電導率)等物理參數基本無關，不受環境
影響，所以測量精度高、工作穩定、可靠。
● 采用現代模擬信號轉換技術和高性能超大規模集成芯片，對信號進行隔離、濾波、放大及數字處理。精
確顯示測量結果。
● 對影響測量結果的參數進行自動監控和修正，如零漂修正，對全量程采用分段流量系數的設置和修正，因
而擴大了測量范圍，提高了智能化程度和測量精度，大大提高了穩定性能。
● 具有測量值斷電保護及過量程報警功能，可對傳感器內流體的流向進行設置，因而傳感器安裝不受液體流
動方向限制，可實現雙向測流。
● 采用帶背光點陣式雙排流量顯示器，同時顯示瞬時流量、累積流量，并能顯示工作狀態、參數、計量單位
等。
● 電磁流量計的量程范圍寬(zui大流量/zui小流量)，正常適用范圍20: 1，一般30: 1或更大。
● 儀表配置有多種輸出功能、可與計算機、單元組合儀表配套，可完成打印、通訊和聯網的要求。

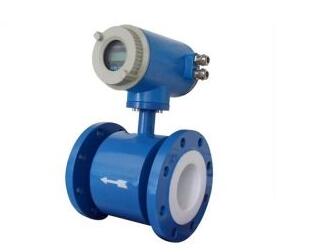

LDDC系列電磁流量計

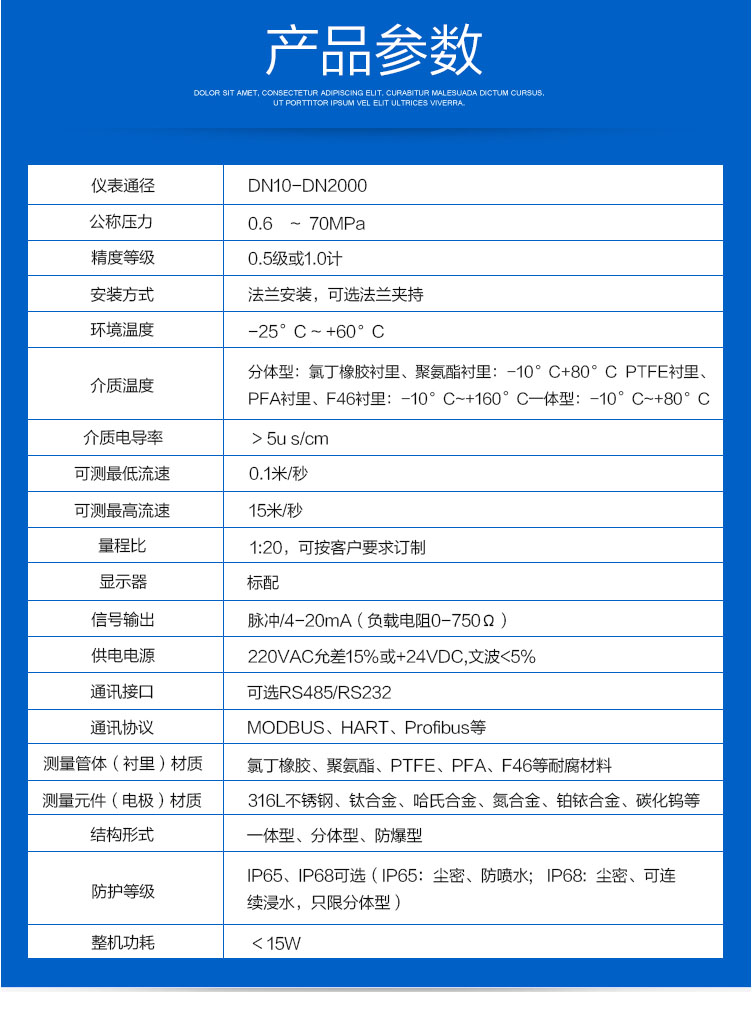

主要技術指標
|
介質電導率 |
＞5μ S/cm. |
|
流速 |
0.3-12m/s |
|
量程 |
在可測流速范圍內，滿量程流量可編程，詳見右表 |
|
精度 |
測量示值±0.5%,±1% |
|
環境溫度 |
環境溫度 -10℃-50℃ |
|
相對溫度 5%-90% |
|
|
介質溫度 |
T1≤65℃, T2≤120℃, T3≤180℃ |
|
工作壓力 |
DN10-80:PN≤4MPa |
|
DN100-300:PN≤1.6MPa |
|
|
DN350-1000:PN≤1MPa |
|
|
以上各口徑如需更高壓力，可以特殊訂貨 |
|
|
電源 |
220V AC 50Hz(90-245V AC 50Hz) 24V DC (20-36V DC) |
|
功耗 |
電池供電6.5VA |
|
防護等級 |
標準型 IP65, 特殊型 IP67 或 IP68 |
|
電極材質 |
316L,HC,HB,Pt,Ti,Ta |
|
襯里材質 |
1. 氯丁橡膠 2. 聚四氟乙烯 3.聚胺脂橡膠 4.可熔性聚四氟乙烯 5. 聚全氟乙烯 |

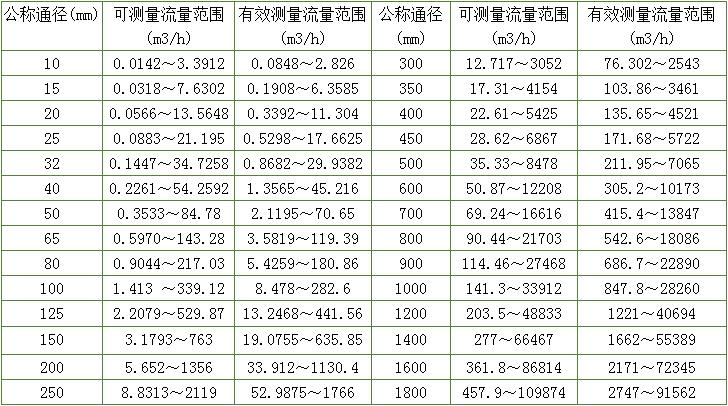

流量選擇表
|
通徑 (mm) |
zui小流量選擇 (m3/h) |
常用滿量程流量選擇 (m3/h) |
|
10 |
0.10 |
0.4、0.5、0.6 、0.8、 1.0 、1.6 、2.0、 2.5 |
|
15 |
0.20 |
1.0 、1.2、 1.6、 2.0 、3.0 、4.0 、5.0 、6.0 |
|
20 |
0.35 |
2.0、 2.5、 3.0、4.0、 5.0 、6.0、 8.0 、10.0、 12.0 |
|
25 |
0.55 |
3.0 、4.0、 5.0 、6.0 、8.0 、10 、12.0 、14.0、 16.0 |
|
32 |
1.0 |
5.0、6.0、8.0、10.0、12、16、20、25 |
|
40 |
1.5 |
8.0、10.0、12、16、20、25 、30、40 |
|
50 |
2.5 |
12、16、20、25 、30、40、50、60、70 |
|
65 |
4.0 |
20、25 、30、40、50、60、80、100、120 |
|
80 |
5.5 |
25 、30、40、50、60、80、100、120、160 |
|
100 |
8.5 |
40、50、60、80、100、120、160、200、250 |
|
125 |
14 |
60、80、100、120、160、200、250、300、400 |
|
150 |
20 |
100、120、160、200、250、300、400、500、600 |
|
200 |
35 |
160、200、250、300、400、500、600、800、1000 |
|
250 |
55 |
200、250、300、400、500、600、800、1000、1200、1600 |
|
300 |
80 |
300、400、500、600、800、1000、1200、1600、2000、2500 |
|
350 |
105 |
400、500、600、800、1000、1200、1600、2000、2500、3000 |
|
400 |
135 |
500、600、800、1000、1200、1600、2000、2500、3000、4000 |
|
450 |
175 |
600、800、1000、1200、1600、2000、2500、3000、4000、5000 |
|
500 |
215 |
800、1000、1200、1600、2000、2500、3000、4000、5000、6000 |
|
600 |
305 |
1000、1200、1600、2000、2500、3000、4000、5000、6000、10000 |
|
700 |
415 |
1200、1600、2000、2500、3000、4000、5000、6000、10000、12000 |
|
800 |
545 |
1600、2000、2500、3000、4000、5000、6000、10000、12000、16000 |
|
900 |
690 |
2000、2500、3000、4000、5000、6000、10000、12000、16000、20000 |
|
1000 |
850 |
2500、3000、4000、5000、6000、10000、12000、16000、20000、25000
|
● 流量計一般介質流速以2~6米/秒為宜，特殊zui低應不小于0.3米/秒，zui高不得大于12米/秒。如果流速太
低，電磁信號降低，造成計量精度下降。若流體中含有固體顆粒，應使流速小于3米/秒。對于粘滯液體，
相應流速取較高值，這有助于自動消除電極上的沾污物，也有利于提高測量精度。

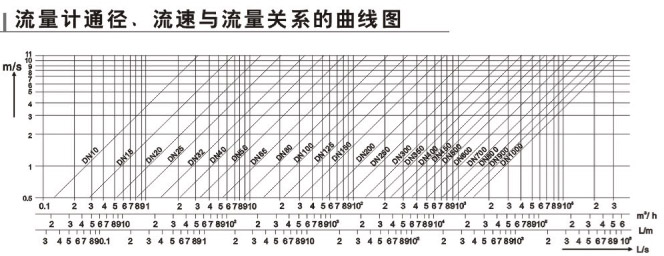

流量、流速與口徑三者關系的計算公式:
其中: Q= 流量 （米3/小時）
v= 流速 （米/秒）
D= 口徑 （米）
● 流量計口徑大小確定后，應根據預設的工藝zui大流量，增加(15%~30%)為滿量程值。在實際使用中，流量
均不得超過滿量程值，如超過滿量程值，該部分流量誤差較大，而滿量程與zui小流量正常精度范圍不得超
過20倍。
|
|

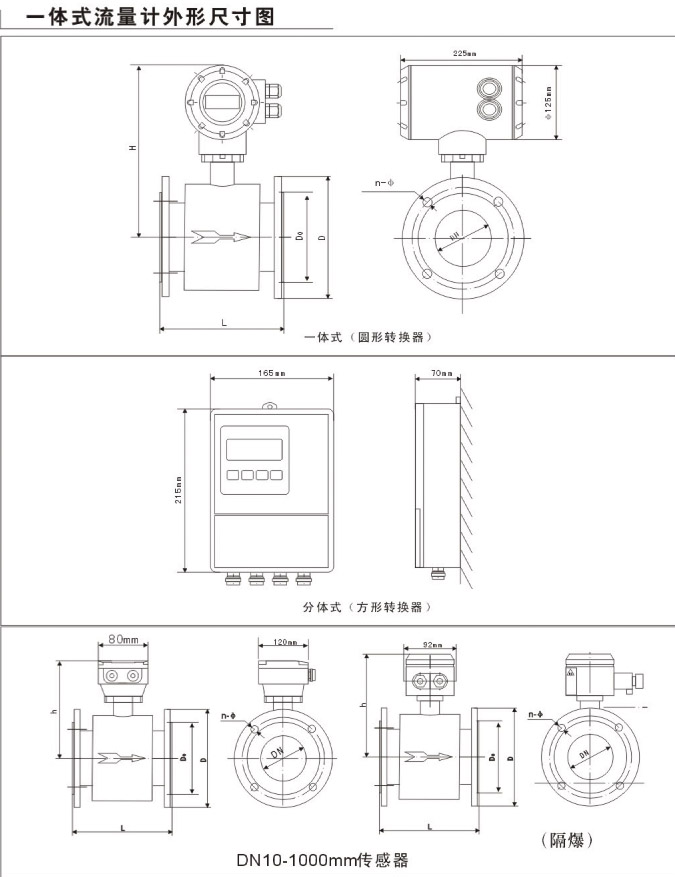

一體式和分體式流量計外形尺寸
|
通徑DN |
耐壓MPa |
L* |
D |
Do |
H |
h* |
n-φ |
重量Kg |
|
10 |
4.0 |
200 |
90 |
60 |
220 |
102 |
4-φ14 |
4.5 |
|
15 |
200 |
95 |
65 |
222 |
106 |
4-φ14 |
5 |
|
|
20 |
200 |
105 |
75 |
230 |
110 |
4-φ14 |
5.5 |
|
|
25 |
200 |
115 |
85 |
235 |
115 |
4-φ14 |
6.5 |
|
|
32 |
200 |
140 |
100 |
255 |
122 |
4-φ18 |
8 |
|
|
40 |
200 |
150 |
110 |
260 |
127 |
4-φ18 |
9.5 |
|
|
50 |
200 |
165 |
125 |
270 |
140 |
4-φ18 |
11 |
|
|
65 |
200 |
185 |
145 |
275 |
148 |
8-φ18 |
14 |
|
|
80 |
200 |
200 |
160 |
280 |
154 |
8-φ18 |
17 |
|
|
100 |
1.6 |
250 |
220 |
180 |
290 |
163 |
8-φ18 |
20 |
|
125 |
250 |
250 |
210 |
320 |
175 |
8-φ18 |
27 |
|
|
150 |
300 |
285 |
240 |
330 |
200 |
8-φ22 |
32 |
|
|
200 |
350 |
340 |
295 |
340 |
220 |
12-φ22 |
44 |
|
|
250 |
40 |
405 |
355 |
360 |
240 |
12-φ26 |
84 |
|
|
300 |
500 |
460 |
410 |
405 |
285 |
12-φ26 |
89 |
|
|
350 |
1.0 |
500 |
505 |
460 |
440 |
320 |
16-φ26 |
92 |
|
400 |
600 |
565 |
515 |
470 |
350 |
16-φ26 |
115 |
|
|
450 |
600 |
615 |
565 |
500 |
380 |
20-φ26 |
135 |
|
|
500 |
600 |
670 |
620 |
530 |
410 |
20-φ26 |
240 |
|
|
600 |
600 |
780 |
725 |
590 |
470 |
20-φ30 |
320 |
|
|
700 |
700 |
895 |
840 |
650 |
530 |
24-φ30 |
420 |
|
|
800 |
800 |
1015 |
950 |
720 |
600 |
24-φ33 |
541 |
|
|
900 |
900 |
1115 |
1050 |
770 |
650 |
28-φ33 |
668 |
|
|
1000 |
1000 |
1230 |
1160 |
830 |
700 |
28-φ36 |
858 |
備注：DN15~300均為三電極結構，含接地電極，無接地環
|
電極材料及襯里材料的選擇 1.電極材料的選擇 應根據被測介質的腐蝕性，由用戶負責選定，對一般介質，可查有關防腐蝕手冊，選定電極材料，對混酸等成份復雜的介質，應做掛片試驗。 2.電極材料的耐腐蝕性能
|
3.襯里材料的選擇
應根據被測介質的腐蝕性，磨損性及溫度來選擇。氯丁橡膠，可耐一般的弱酸，弱酸腐蝕，耐溫65℃ ，氯丁橡膠有耐磨性。聚四氟乙烯幾乎能耐除熱磷酸以外的強酸，堿腐蝕，介質溫度可達180℃但不耐磨損。聚胺橡膠有好的耐磨性能，但耐酸耐堿性能較差。
4.常用襯里的性能及其適用范圍
|
襯里材質 |
主要性能 |
適用范圍 |
|
聚四氟乙烯 PTFE |
1. 它是塑料中化學性能zui穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水、也能耐濃堿和各種有機溶劑 2. 耐磨性和粘接性能差。 |
1. -40℃- 180℃ 2. 酸、堿等強腐蝕性介質 3. 衛生類介質 4. 不適用于負壓管道 |
|
氯丁橡膠 NE |
1.有極好的彈性，高強的扯斷力 耐磨性能好 2. 耐一般低嘗試酸 堿鹽介質的腐蝕不耐氧化性介質的腐蝕 |
1.＜65℃ 2. 測一般水、污水、泥漿、礦漿 |
|
聚胺脂橡膠 PUNE |
1. 有極好的耐磨性能（相當于天然橡膠十倍） 2. 耐酸耐堿性能較差 |
1. ≤65℃ 2. 中性強磨損的礦漿，煤漿、泥漿 |
|
聚全氟乙丙烯 F46 |
化學性能和FTFE類似，搞負壓能力優于PTFE |
1. ≤180℃ 2. 濃酸、堿等強腐蝕性介質 3. 衛生類介質 |
|
可熔性聚四氟乙烯 PFA |
化學性能和FTFE類似，抗負壓能力好，價格高 |
|

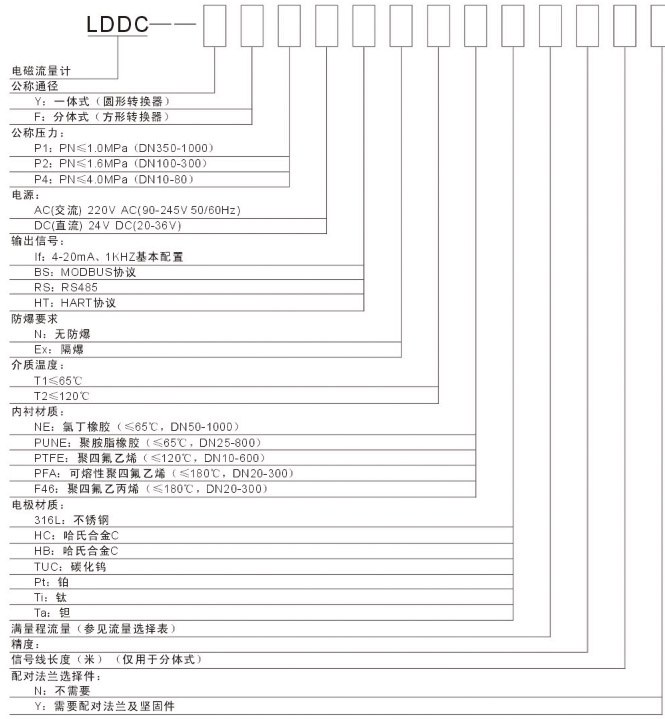

舉例: |

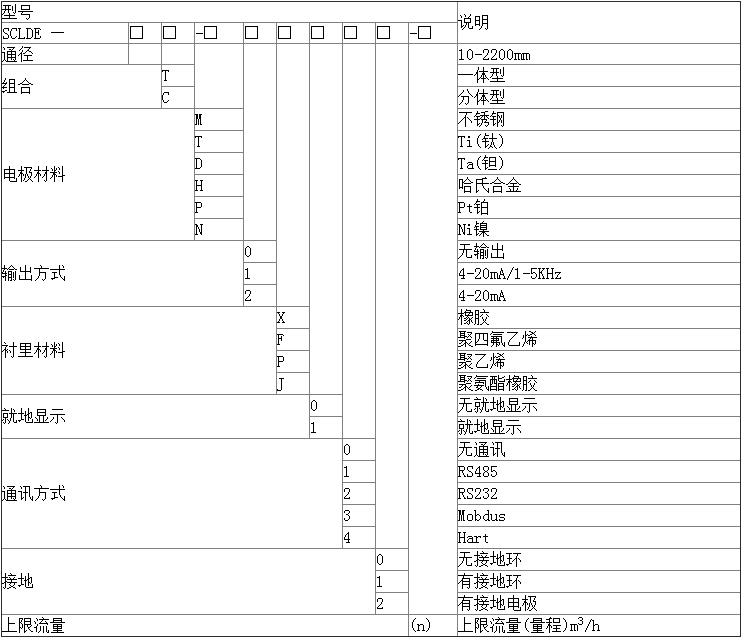

訂貨須知：
用戶在定購循環水電磁流量計時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。
需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。我們的流量計質量，價格合理，產品優越，
一、循環水電磁流量計概述
SCLDE系列中文智能電磁流量計是采用國際先進技術研發的一種高智能、高可靠性的流量計,不僅可用于一般的過程檢測,還適用于礦漿、紙漿及糊狀液體的測量，廣泛應用于石油、化工、鋼鐵、食品、電力、造紙、水利給排水、水政水資源等行業。
智能電磁流量計的口徑與流量選擇
