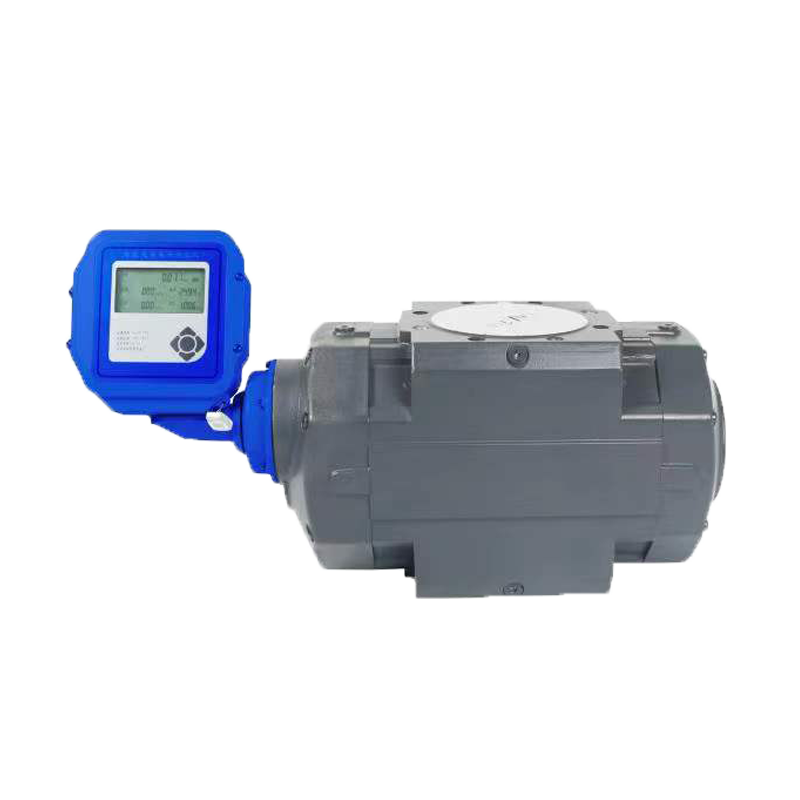

智能氣體腰輪（羅茨）流量計
- 工作原理
- 產品特點
- 技術參數
流量計由5個部分組成：流量傳感器、壓力傳感器、溫度傳感器、氣體腰輪流量計(機械)、智能流量積算儀
智能氣體腰輪流量計，主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差(P入>P出)作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。
轉子間、轉子與殼體、轉子與墻板間保持工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量積算儀從而顯示輸出氣體的累計體積量。

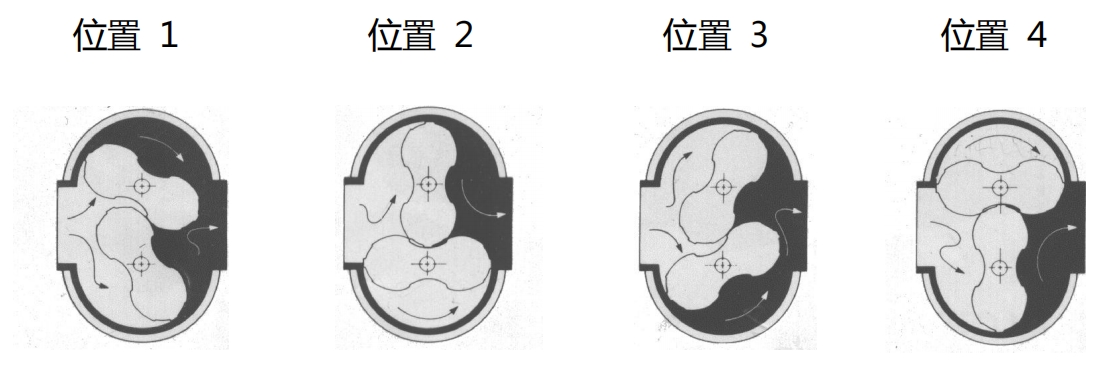

智能氣體腰輪流量計的工作原理圖
1、采用先進的微機技術與高性能的集成芯片，整機功能強大，性能優越
2、電路采用表面安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
3、集高精度溫度、壓力、流量傳感器和智能體積修正于一體，可檢測被測氣體的溫度、壓力和流量，并進行流量自動跟蹤補償和壓縮因子修正運算。
4、壓力傳感器、溫度傳感器、流量傳感器全部內置，使結構更加緊湊。
5、采用先進的微功耗高新技術，整機功耗低，即能憑內置電池長期供電運行，又可由外電源供電運行。
6、按流量頻率信號，可將儀表系數分六段自動進行線性修正，從而提高了儀表的使用精度
7、具有故障自診斷和報警功能，可靠度高，采用LCD顯示，清晰直觀，讀數方便。
8、流量計帶有脈沖信號輸出，也可根據用戶需要輸出4~20mA標準模擬信號。
9、儀表自帶實時數據庫，通過RS-485涌訊接口和本廠的專用MODFM配套，可組成電話抄表網絡，便干數據的集中采集和實時管理
10、采用先進的微功耗技術，整機功耗低，使用內置電池可運行五年以上。
11、就地顯示流量值，并帶多種信號輸出功能可滿足不同現場及系統的需求
12、采用E2PROM數據存儲芯片，保存用戶參數、廠家參數及一些歷史記錄。
13、采用高對比度的三行液晶顯示器，可顯示日期、標準累積流量、標準瞬時流量、介質溫度、壓力值和電池電壓。
14、具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可長久性保存

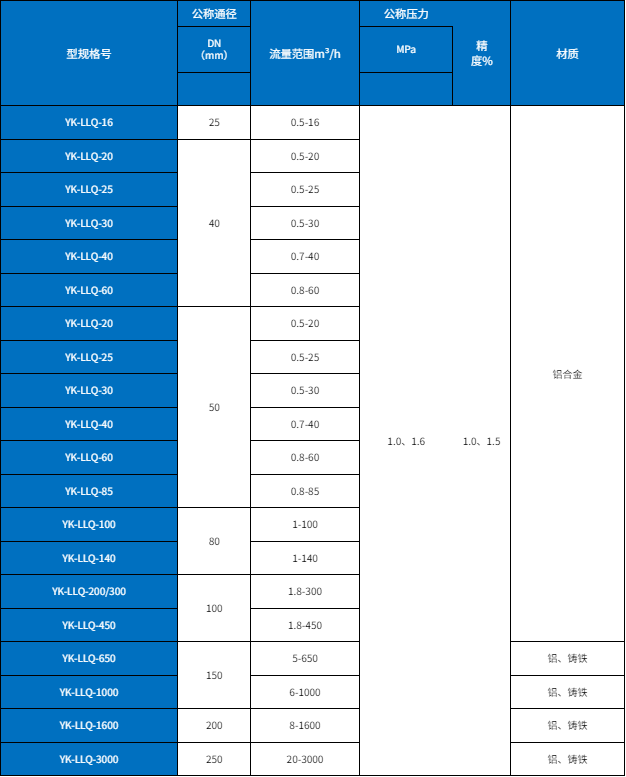

流量計規格、基本參數和性能指標
標準狀態條件：P=101.325 kPaT=293.15K
使用條件:
a.環境溫度:-25°C~+50°C
b.介質溫度:-20°C~+60°C
c.相對濕度:5%~95%
d.大氣壓力:86KPa~106Kpa
電氣性能指標:
工作電源:
a.內電源:1節3VDC鋰電池，電池電壓在2.0V~3.0V時均可正常工作。當電壓低于2.5V時，應更換電池。
b.外電源:士24VDC士15%，紋波≤士5%，適用于4~20mA輸出，脈沖輸出，RS-485等;
整機功耗:
外電源，<1W內電源，平均功耗≤1mW，可連續工作五年以上。
工況脈沖輸出方式
a.工況脈沖信號,直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平>20V，低電平< 1V。該脈沖主要用于對儀表的標
定
b.與標準體積流量成正比的頻率信號，經光耦隔離放大輸出，高電平>20V，低電平≤ 1V。
c.定標脈沖信號，輸出幅度0~3V，輸出脈沖寬度500ms。該脈沖主要用于城市燃?xì)庥?jì)量的IC卡控制裝置或其它設備。該信號1m3輸出1個脈沖。
4~20mA標準模擬電流輸出功能
與標準體積流量成正比，4mA對應0m3/h，20mA對應大標準體積流量(該值可設定)
