V錐/孔板流量計
- 工作原理
- 產品特點
- 技術參數

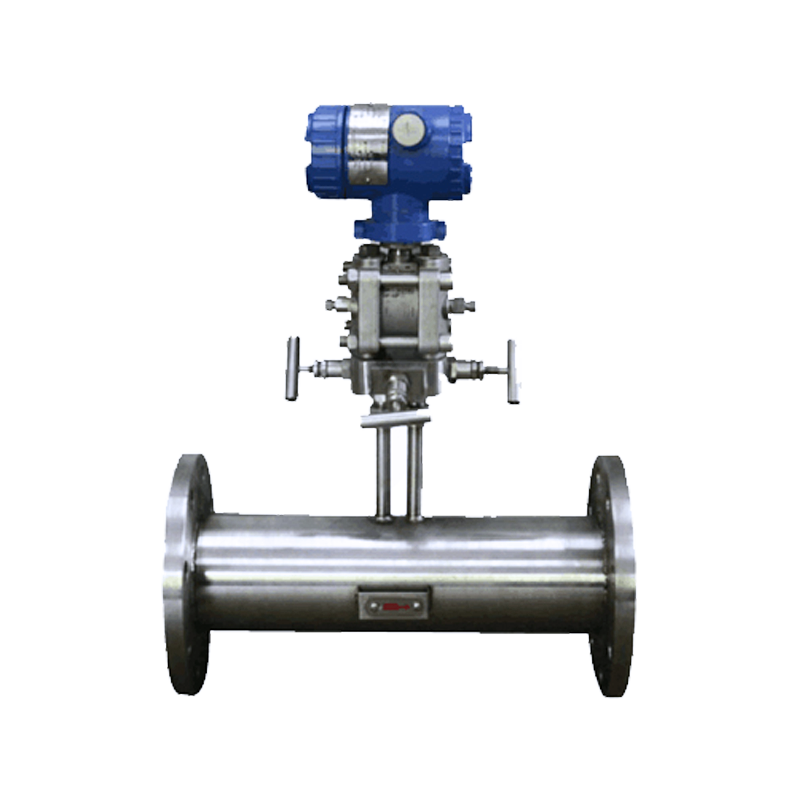

V型錐流量計屬高精度、高穩定性的新型差壓式流量儀表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工沉流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會增加，壓力會降低為P-，P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
節流裝置又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體。蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定。
V錐流量計產品特點
1、具有良好的準確度(<0.5%)和重復性(<0.1%)。
2、具有較寬的量程比(10:1~15:1)
3、自整流功能，只需要極短的直管段(前1~3D后0~1D)。
4、自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。
5、自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
6、耐高溫、高壓、耐腐蝕、不怕震動。
7、可測流體的種類非常廣泛(液、氣、蒸汽)，流量測量范圍寬(微小流量~大流量)，適應的管道DN15~DN3000。
8、流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等
9、無可動部件
10、當流體流經填的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。
智能型孔板流量計特點
1、孔板流量計節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,價格低廉。
2、孔板計算采用國際標準與加工
3、孔板流量計應用范圍廣,全部單相流皆可測量,部分混相流亦可應用。
4、標準型節流裝置無須實流校準
5、一體型孔板流量計安裝更簡單,無須引壓管，可直接接差壓變送器和壓力變送器
6、采用進口單晶硅智能差壓傳感器
7、高精度,完善的自診斷功能
8、智能孔板流量計其量程可自編程調整。
9、智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
10、具有在線、動態補償功能外,智能孔板流量計還具有自診斷、自行設定量程。
11、配有多種通訊接口
12、穩定性高
13、量程范圍寬、大10:1
智能型孔板流量計技術指標
1、高精度:土1.0%
2、高穩定性:優于0.1%FS
3、連續工作5年不需調校
4、可忽略溫度、靜壓影響
5、耐壓42Mpa
V錐流量計參數
1、高精度:土1.0%
2、高穩定性:優于0.1%fs/年
3、高靜壓:40mpa
4、連續工作5年不需調校
5、可忽略溫度、靜壓影響
6、抗高過壓
智能孔板流量計參數
被測介質：水，蒸汽，油類以及部分壓縮氣體
測量直徑：50-1200
測量項目：石油、化工、冶金、電力、供熱、供水
介質溫度：-50°C ≤ t ≤ 550°C
流量測量誤差：1級
信號形式：4-20mA
供電電源：DC14V-25V
公稱壓力：PN≤40MPa
