電磁流量計是隨著電子技術的發展而發展起來的流量測量儀表。如果說電磁流量計的發展，是在20世紀五十年代和六十年代，那時候電子產業迅速發展，而電磁流量計也發展起來，成為了一種新型流量測量儀表。而電磁流量計的測量原理還要追溯到法拉第時期，是借助它的電磁感應原理，根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量。電磁流量計生產廠家頗多，如果想要購買它，就選擇口碑***好的華云公司。
廠家價格：

價格	¥ 2300.00~7800.00元
起批量	≥1 臺

規格型號：

一、概述



　　電磁流量計的生產廠家華云公司是開發、設計、制造、銷售和服務于一體的現代化經濟實體。公司主要產品有：標準與顯示儀表、溫度儀表、壓力儀表、流量儀表、物位儀表、電線電纜等多種不同的儀表產品。產品廣泛用于石油、化工、冶金、電力、化纖、環保、食品、制藥、造紙以及給排水等行業。 本公司擁有多年從事工業自動化儀表新技術開發、設計、應用的專業技術人才。華云以“滿足客戶的需求，為客戶創造價值”的經營理念，為客戶提供優質的服務。以“以人為本”的管理理念，建立學習型團隊，充分發揮人才優勢。公司為了更好的服務客戶，在全國建立分公司、辦事處，和客戶建立戰略性合作關系。 華云儀表——以雄厚的技術實力，豐富的生產經驗，完善的服務體系，全新的營銷理念，走向更廣闊的市場，為我國工業自動化系統提供***優的產品和服務是我們不懈的追求。



　　電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。電磁流量計的產品特點：1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；2、采用16位嵌入式微處理器，運算速度快，精度高；3、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達150:1；4、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；5、全漢字菜單操作，使用方便，操作簡單，易學易懂；6、高清晰度背光LCD顯示；7、具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；8、內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；9、具有RS485或RS232數字通訊信號輸出10、具有電導率測量功能，可判別傳感器是否空管；11、恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；12、具有自檢與自診斷功能；13、采用SMD器件和表面安裝（SMT）技術，電路可靠性高；14、儀表內部設計有不掉電時鐘，可記錄16次掉電時間。

        電磁流量計在工廠等很多需要計量的環境下都有應用，我們可以就把電磁流量計理解成一個傳感器，它可以把單位時間通過流量計的液體體積轉化為電信號表示出來。

　　流量，就是計算單位時間流過管道等某一橫截面的液體的體積。電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。電磁流量計是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。

　　電磁流量計的計算公式與電路圖

　　假設管道的橫截面積是S，取一段時間 t ，那么在該時間內流體運動距離是　V t ，通過導管橫截面的流體體積是：S V t

直流式電磁流量計

感應式電磁流量計

　　電磁流量計選型

　　磁流量計在應用時應該重點從以下幾個方面考慮。

　　1：首先是測量方式可靠，即取樣裝置在運行中不會發生機械強度或電氣回路故障而引起事故；二是測量儀表無論在正常生產或故障情況下都不致影響生產系統的安全。

　　2：在保證儀表安全運行的基礎上，力求提高儀表的準確性和節能性。為此，不僅要選用滿足準確度要求的顯示儀表，而且要根據被測介質的特點選擇合理的測量方式。

　　3： 安裝要求或環境條件。

　　4：流量計的性能要求。

　　5：流體特性。

　　6 流量計的價格。

　　以下用的市場上通用型EMF實例來詳解電磁流量的選項樣本。

　　一、電磁流量計的應用概況： 按環境條件有大口徑、中小口徑、小口徑和微小口徑之分。大口徑電磁流量計較多應用于給排水工程，中小口徑常應用于固液雙相等難測流體或高要求場所，如丈量造紙工業紙漿液和黑液、有色冶金業的礦漿、選煤廠的煤漿、化學工業的強腐蝕液、鋼鐵工業高爐風口冷卻水控制、長距離管道煤的水力輸送的流量丈量和控制等，而小口徑和微小口徑常應用于醫藥工業、食品工業、生物工程等有衛生要求的場所，所以電磁流量計選取的安裝要求取決于環境。

　　二、電磁流量計的精度等級和性能要求：有些精度高、功能多，市場上通用型EMF性能有較大差別。有些精度低、功能簡單。精度高的儀表基本誤差為（±0.5%±1%R），精度低的儀表則為（±1.5%±2.5%FS）兩者價格相差12倍。因此丈量精度要求不很高的場所（例如非貿易核算僅以控制為目的只要求高可靠性和優良重復性的場所）選用高精度儀表在經濟上是不合算的。但有嚴格的裝置要求和參比條件，有些型號儀表聲稱有更高的度。例如環境溫度20-22℃前后直管段長度要求分別大于10D和3D通常為5D和2D甚至提出流量傳感器要與前后直管組成一體在流量規范裝置上作實流校準，以減少夾裝影響。因此在多種型號選擇比擬時不要單純只看高指標，要詳細閱讀制造廠樣本或說明書做綜合分析。    

　　三、電磁流量計的液體電導率：使用EMF的前提是被測液體必須是導電的，不能低于閾值（即下限值）。電導率低于閾值會產生測量誤差甚至不能使用，超過閾值即使變化也可以測量，示值誤差變化不大，通用型EMF的閾值在10-4～（5&TImes;10-6）S/cm之間，視型號而異。使用時還取決于傳感器和轉換器間流量信號線長度及其分布電容，制造廠使用說明書中通常規定電導率相對應的信號線長度。非接觸電容耦合大面積電極的儀表則可測電導率低至5&TImes;10-8S/cm的液體。   

　　四、電磁流量計的流速、滿度流量、范圍度和口徑：應視流量而定。流程工業輸送水等粘度不同的液體，選定儀表口徑不一定與管徑相同。管道流速一般是經濟流速1.53m/s，EMF用在這樣的管道上，傳感器口徑與管徑相同即可。  用于有易粘附、堆積、結垢等物質的流體，選用流速不低于2m/s***好提高到34m/s或以上，起到自清掃、防止粘附沉積等作用。用于礦漿等磨耗性強的流體，常用流速應低于23m/s以降低對襯里和電極的磨損。

　   電磁流量計使用說明

　　電磁流量計有兩個運行狀態：自動測量狀態和參數設置狀態。以智能型電磁流量計示例使用說明詳細解讀。

　　儀表通電時，自動進入測量狀態。在自動測量狀態下，智能型電磁流量計自動完成各測量功能并顯示相應的測量數據。在參數設置狀態下，用戶使用四個面板鍵，完成儀表參數設置。

　　1、按鍵功能

　　1.1自動測量狀態下鍵功能

　　下鍵：循環選擇屏幕下行顯示內容；上鍵：循環選擇屏幕上行顯示內容；

　　復合鍵+確認鍵：進入參數設置狀態；確認鍵：返回自動測量狀態；

　　測量狀態下，LCD顯示器對比度的調節：小液晶是通過“復合鍵+上鍵”或“復合鍵+下鍵”按數秒鐘；大液晶是通過調節大液晶背面的電位器來實現。

　　1.2參數設置狀態下鍵功能

　　下鍵：光標處數字減1；上鍵：光標處數字加1；

　　復合鍵+下鍵：光標左移；復合鍵+上鍵：光標右移；

　　確認鍵：進入/退出子菜單；確認鍵：在任意狀態下，連續按下兩秒鐘，返回自動測量狀態。

　　注：1.使用“復合鍵”時，應先按下復合鍵再同時按住上“上鍵”或“下鍵”

　　2.在參數設置狀態下，3分鐘內沒有按鍵操作，儀表自動返回測量狀態。

　　3.流量零點修正的流向選擇，可將光標移至***左面的“+”或“—”用“上鍵”或“下鍵”切換使之與實際流向相反。

　　4.流量的單位選擇，可將光標移至“流量量程設置”菜單的原顯示的流量單位下，然后用“上鍵”或“下鍵”切換使之符合需要。

　　2、參數設置功能鍵操作

　　要進行電磁流量計參數設定或修改，必須使流量計從測量狀態進入參數設置狀態。在測量狀態下，按“復合鍵+確認鍵”出現狀態轉換密碼（0000），根據保密級別，按廠家提供的密碼對應修改。再按“復合鍵+確認鍵”后，則進入需要的參數設置狀態。

　　為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：

　　1避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器等），以免磁場影響傳感器的工作磁場和流量信號。

　　2應盡量避免日曬雨淋，安裝在干燥通風之處，，避免環境溫度高于60℃及相對濕度大于95%，如達不到環境要求，應予以采取保護措施，使電磁流量計更穩定，持久的使用。

　　3流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。在選擇管道上位置時應注意以下幾點要求：

　　⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。

　　⑵介質在安裝位置應該滿管流動，避免比滿管及氣體附著在電極上。

　　⑶對于液固兩相流體，***好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。

　　⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道***高點和出水口安裝流量計。

技術參數

1．公稱壓力：

普通型

DN(4～80)—4.0MPa；DN（100～150）—1.6MPa；

DN（200～1000）—1.0MPa；DN(1100～2000)—0.6MPa。

高壓型

DN（4～80）—6.3MPa，10 Mpa，16 MPa，25 MPa，32 MPa；

DN（100～150）—2.5 MPa，4.0 MPa，6.3 MPa，10 MPa，16 MPa；

DN（200～600）—1.6 MPa，2.5 MPa，4.0 MPa；

DN（700～1000）—1.6 MPa，2.5 MPa；

DN（1100～2000）—1.0 MPa，1.6MPa。

2．準確度等級：0.2、0.5（示值誤差）

3．流速范圍： （0.1～15）m/s

4．流體電導率：≥5uS/cm

5．防護等級：IP65（防噴水型）、IP68（潛水型）

6．流體溫度： （-30～+180）℃

7．工作環境： （-25～+55）℃，5%～95%RH

8．連接方式： 法蘭連接（GB9119—1988）或ANSI標準

9．輸出信號： （0～1）kHz、（4～20）mA或（0～10）mA

10．供電電源：220VAC、50Hz或24VDC。







江蘇華云儀表（電磁流量計規格型號FH—1000系列）



選型事項

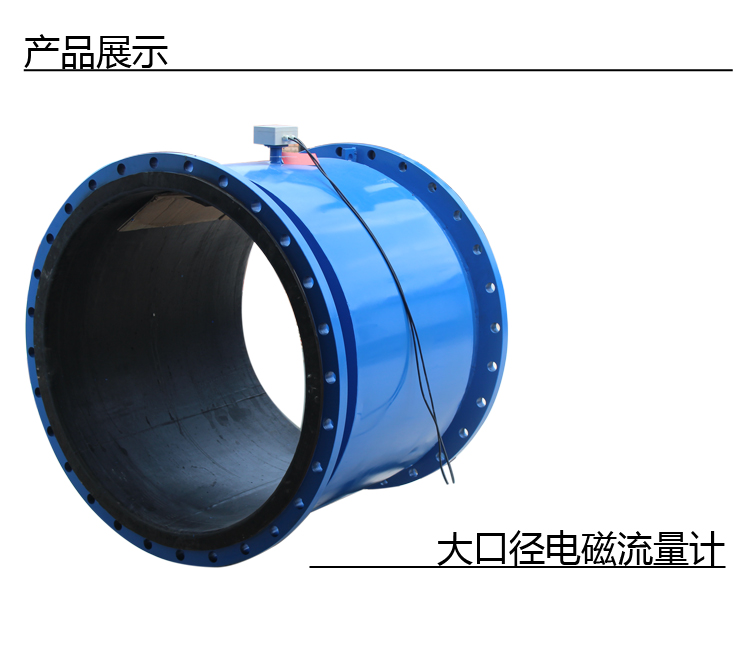

本公司生產的大口徑分體電磁流量計，適用于城市供水，生活污水，工業污水處理以及城市水處理管網水流量測量。

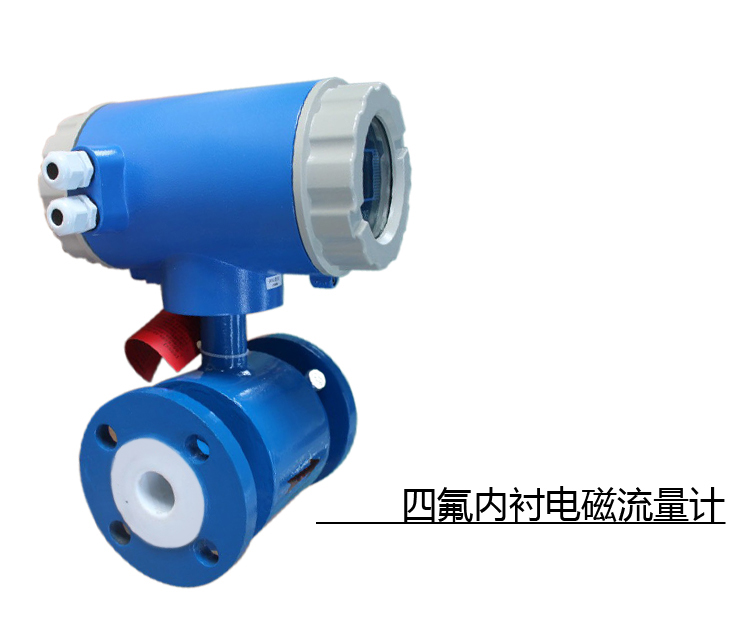

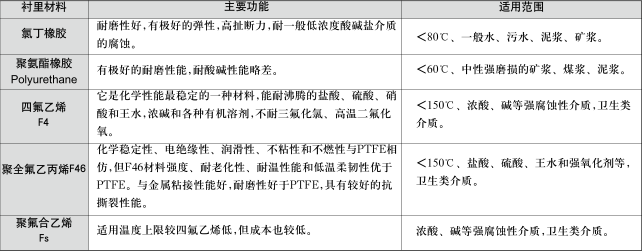

1、襯里的材質選擇

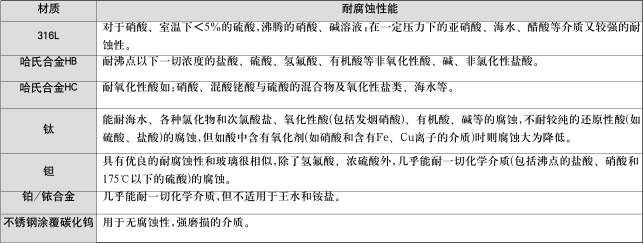

2、電極材質的選擇

應根據被測介質的腐蝕性、磨耗性，由用戶選定，對一般介質，可查有關腐蝕手冊，選定電極材質;對混酸等成分介質，應做掛片試驗。



3、防護等級的選擇

按照國標GB4208-84≈國際電工委員會IEC標準(IEC529-76)關于外殼防護等級可分為：
⑴、 IP65為防噴水型,即可允許水龍頭從任何方向對儀表噴水,噴水壓力為30kPa(0.3bar)。出水量為12.5升/分,噴口離儀表距離3米。
⑵、 IP67為防浸水型,即儀表可短時間全部浸入水中,試驗時***高點應在水下至少150cm,持續時間至少為30分鐘。
⑶、 IP68為潛水型,應能長期在水中工作,其浸入的***大深度由制造廠與用戶協商。
⑷、 防護等級選用原則應根據以上的要求及儀表實際的條件選定。若儀表在地面以下的，經常受水淹的，宜選用IP68;若儀表安裝在地面以上的可選用IP65。



江蘇華云儀表（電磁流量計規格型號FH—1000系列）

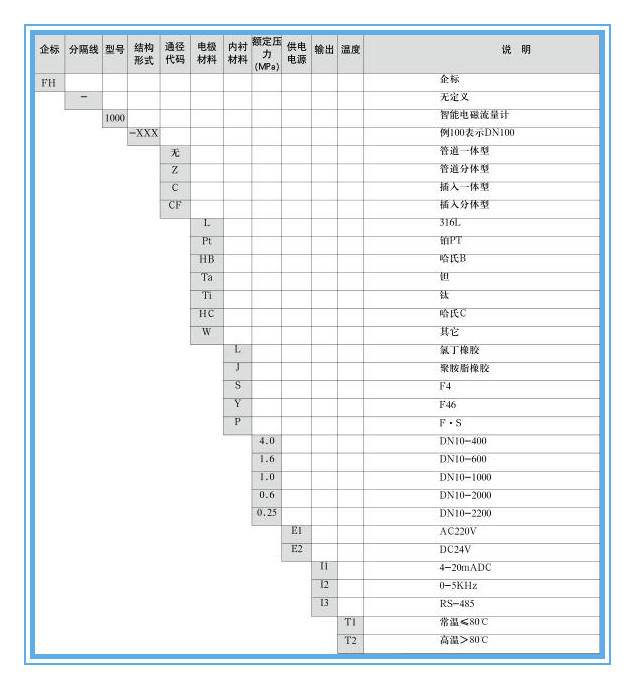

選型表





　　如果說到電磁流量計廠家，首先想到的是華云公司。電磁流量計如今的使用越來越廣泛，它在生產中的作用越來越重要。只是很多人在購買該產品的時候不知道怎么選擇。華云公司提供的電磁流量計就是一個非常不錯的選擇，價格優惠，型號齊全，測量精準，正品保證。除了這也必備的條件，華云公司還積累了一群專業人才來研究、開發和打造。
