天然氣凈化處理后，就可以通過長距離管線進行輸送。目前，天然氣的計量主要使用孔板流量計。然而流量計在安裝、計量與維護時很容易造成較大誤差，計量誤差直接影響到輸送天然氣的實效性。為了改進現狀，對于現階段的計量儀器有必要進行謹慎選擇，運用適當?shù)姆绞絹碛?jì)量天然氣。只有全面加以改進，才能致力于減少直至消除輸差，有效控制長輸管道對于天然氣的輸送過程。

孔板流量計對天然氣輸差的問題解析與解決辦法

1、天然氣輸差產生的根源：

  從基本構造來看，孔板流量計具體包含了差壓變送器、流量計算儀、溫度與壓力變送器、節流裝置等。計量時，先要設置適當?shù)膮?shù)條件，在此前提下，流量計就能依照連續性流動的基本原理來計算流量。同時，依照流量與壓差的內在聯系，也可以通過推導得到的輸氣流量。具體進行計量和運算時，首先要明確標況下的天然氣體積流量、孔徑比與流出系數、氣體壓縮因子等各項參數。經過綜合推導，就可以求出的體積流量。
  目前各地在輸送天然氣的過程中，多數都運用了長距離的輸送管線。因此，在計量時，通常選擇孔板流量計。然而天然氣供應方與用戶之間通常都會存在輸送誤差，產生誤差的根本原因就在于計量不準確。受到各項因素的影響，孔板流量計經常會表現出不同程度的計量誤差，因此造成了較大的輸差。由此可見，要想消除輸差，首先就要探尋天然氣輸差如何受到孔板流量計的影響。只有在明確了流量計影響因素的基礎上，才能通過運算得到精準的誤差值。


2、孔板流量計對輸差的影響：

  現階段的長距離輸氣體系已經形成，很長時期以來，占據主導位置的都是孔板閥輸氣方式。在進行天然氣的輸送時，相關人員有必要遵照現行的標準來調控輸氣過程，具體需要選擇適當?shù)亩蝺x表并且配備孔板節流裝置。到了后期養護時，設計人員也應當依照現行標準加以維護，確保在***大限度內控制輸氣的度。由此可見，對于天然氣輸差應當進行全方位的控制與調節，確保企業能獲得***大的利潤。具體而言，天然氣輸差經常受到孔板流量計的如下影響：


2.1、孔板變形的誤差：

  在某些情況下，由于孔板受到污染、鈍化或者變形影響，天然氣輸送就會產生誤差。孔板變形的根源在于過快開啟閥門，這種現狀將會造成迅速增大的節流件壓差。一旦壓差迅速變大，就很容易沖擊孔板并且造成變形現象。具體表現為：標準孔板的背流面向上凸起，而迎流面卻會下陷。因此，從本質上講，孔板變形與天然氣輸差二者之間具有緊密的聯系。如果通過檢測判定孔板不合格，且不能通過人為操作來恢復孔板的平整度，那么只能選擇報廢。這是因?yàn)榇蠓鹊目装遄冃螌?huì)導致較大的誤差。


2.2、二次儀表導致的輸差：

  變送器經過長期使用后，會發生相應的零點漂移。如果這種漂移呈現了負向的特征，那么通常無法符合***小限度的輸出電流，因此也會造成過低的流量。反之，如果呈現了正向漂移的狀態，則會造成偏高的流量。某些狀況下，待輸送的天然氣并沒有經過徹底脫水處理，因此導致氣流伴有水汽。經過特定時間段后，二次儀表就會存在積液現象。在寒冷的冬季，北方地區的天然氣用戶對于引壓管如果沒有設置必要的保溫措施，那么結冰后的引壓管更容易造成測量偏差。由此可見，對于二次儀表有必要予以正確維護。


2.3、孔徑比導致的誤差：

  天然氣輸差與孔徑比之間也存在密切聯系，孔徑比造成的誤差應當包括未定系統誤差、已確定的誤差與隨機誤差。一般情況下，測量過程中的不確定度就可以表明未定系統誤差。經過推算可知，標準偏差與流量不確定度之間通常存在兩倍的差異。如果設置了較高的孔徑比，那么與之相應的不確定度就會變得較大，這種狀況很容易增大天然氣輸差。因此，在實際使用過程中，盡量不要選擇較大孔徑比的流量計。

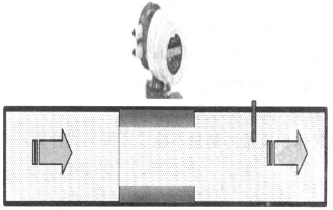

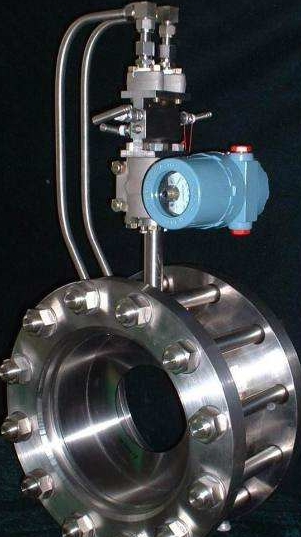

    孔板流量計又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成，見圖1和圖2。廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。

    根據誤差理論，標準孔板配二次儀表組成的流量計量系統的誤差由隨機誤差、已定系統誤差、未定系統誤差三部分組成。由于天然氣的原始計量結果是取多次測量的平均值，根據誤差理論可知，在測量次數足夠多的情況下，可以忽略測量產生的隨機誤差。對于已定系統誤差，一般在測量中力求對已定系統誤差作修正處理，所以理論分析討論計量裝置的誤差實際上只考慮儀表本身帶來的未定系統誤差。

3、結論：

  截至目前，很多地區在輸送天然氣時都選擇了長輸管道，因此在氣體輸送時不能缺少孔板閥。從輸送過程的角度來講，孔板流量計通常可以用來計算流量，這種情況下有必要安裝二次儀表與一次裝置。在具體設計管道以及養護設施時，都要依照現階段的計量標準。由此可見，孔板流量計在較大程度上與天然氣輸差密切相關，只有運用全方位的保養與維護措施，才能確保計量的精準度。在減小輸差的實踐中，相關人員還需要摸索經驗，對于輸氣成本予以全面控制，不斷提升天然氣輸送的實效性。
