為提高對內外管壓差流量計壓力損失的認識，為流量計的優化設計提供一個重要基礎，進行了關鍵因素對內外管壓差流量計壓損影響的 Fluent 仿真試驗研究。 定義了內外管壓差流量計的等效直徑比。 在水為介質的情況下，設計了不同參數（等效直徑比、異徑比、雷諾數）下共計 20 組模型，從壓損和壓損比 2 個角度進行分析對比。

0.引言

內外管差壓流量計是一種新型差壓式流量計。

該流量計設計的取壓位置為管的同一截面上，消除了節流件前后摩阻壓降對壓差信號的影響，相同的流量下， 獲得的壓差信號較傳統的壓差流量計大，提高了信號的靈敏度， 其節流方式較傳統流量計對流體的擾動減小， 提高了壓差信號的穩定性；在相同的壓差信號下，其壓力損失比內錐式流量計要小很多，符合作為煤層氣測量的要求。 但是，目前對影響內外管壓差流量計壓力損失的具體因素研究較少，而研究關鍵因素對該流量壓損的影響有助于該流量計優化設計，為其設計提供一定的指導意義。

1.基本結構及理論

（1）基本結構

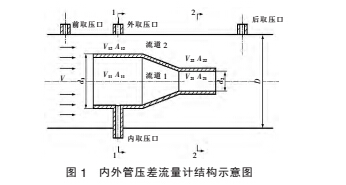

內外管壓差流量計結構如圖 1 所示，流量計以道軸線定位安裝， 主體結構由前直管段 （大徑d1）、梯形段、后直管段（小徑 d2）組成，外取壓口在管道壁上取流道 2 的壓力，內取壓口在支架中空取流道 1 的壓力，內外取壓口為前直管段同一截面的中分水平面兩側； 前取壓口在距流量計前端面 2D（D為管道直徑）的管道壁面上，后取壓口距流量計后端面 1D。 前后取壓口壓差是本文要研究的壓力損失。

（2）理論基礎

與其他類型的壓差式流量計相同，內外管壓差量計的工作原理同樣是基于流體連續方程和伯努利方程。

對于不可壓縮流體，體積流量為

式中 C—流出系數；K1、K2—流道 1 和流道 2 的壓縮比；

A—管道的截面積。

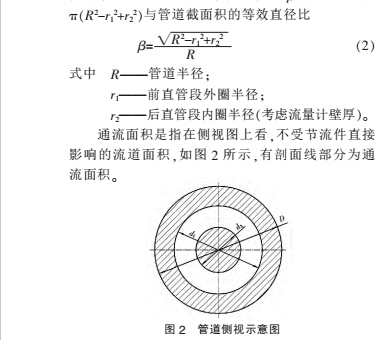

（3）影響壓損的關鍵因素根據內外管壓差流量計的結構分析，忽略沿程壓損，前后直管段長度適當取值；流量計形狀參數中， 梯形段傾角 θ 取流體與壁面即將分離的角度時壓損***小，取 θ＝7°。 為了消除大徑、小徑的具體數值對該流量計壓損的影響，本文選用異徑比 k 和等效直徑比 β 進行試驗研究。 定義異徑比為小徑與大徑之比，類比于孔板流量計和 V 錐流量計，定義內外管壓差流量計的等效直徑比 β 為通流面積

雷諾數是影響液壓元件壓損的一個重要因素，本文從異徑比、等效直徑比和雷諾數 3 個方面研究對內外管壓差流量計的影響。

2.流量計的流場仿真

為方便參數化建模，本文采用 UG 進行三維實體建模，然后導入 Fluent 進行仿真。 建模中管道內徑為 DN20 的標準直徑 準27.2 mm，流體采用常溫水。

（1）建立模型

為了得出異徑比和等效直徑比 β 與壓損之間的關系， 在雷諾數 Re 相同的情況下， 分別取 β ＝0.9，0.85，0.8，0.7 四組；在 4 組等效直徑比下分別取k=0.3，0.4，0.5，0.6 建立模型，共 16 組。

為了解雷諾數 Re 與壓損的關系，在相同等效直徑比下，建立 4 組不同雷諾數模型，進行比較分析。

由于所建模型較多，采用 UG 參數化建模，縮短三維建模時間。 建立三維模型后，導入 Fluent 進行網格劃分，本文中模型采用非結構四面體網格劃分，3 為 β=0.8，k=0.5 的網格劃分結果，有 9 521 個節，44 115 個單元。

（2）仿真設定與數據提取

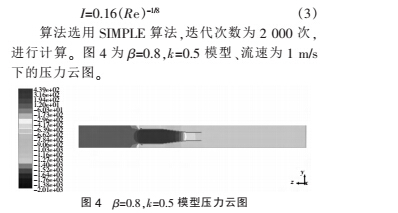

本文所涉及的流動均為湍流流動，選擇 RNG k-ε 湍流模型，亞松弛因子采用默認值，殘差收斂精度設為 1E-6。參數控制器設置中，壓力選擇 2 階，其他為默認值。 以進口速度進行初始化，進口速度設置中，選用湍流強度和水力直徑進行設置，水力直徑為管道直徑，湍流強度數據提取：前取壓點為流量計前 2D 中心，后取壓點為流量計后 1D，內外取壓點分別為流量計前直管段中段的內外側。

3.仿真結果及數據分析

對于壓差式流量計，壓損一般分為壓損和相對壓損。 壓損是指流體由平穩流動流經流量計節流件后產生壓差，再到平穩流動，在這個過程中因節流件產生的壓力損失，本文的壓損為前后壓差值；相對壓損是指壓損與壓差信號之比，本文定義壓損比 σ 為內外管壓差流量計的相對壓損

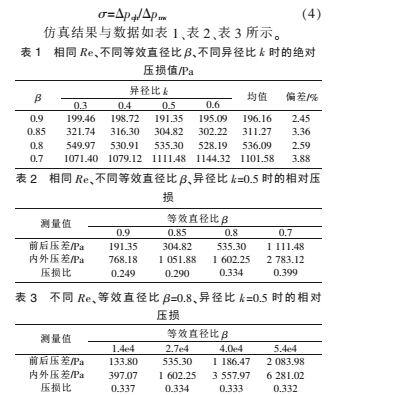

從表 1 中可以看到，在相同雷諾數、相同等效直徑比、不同異徑比的情況下，內外管壓差流量計的壓損值變化很小，***多不超過 4%；而相同雷諾數、不同等效直徑比，該流量計的壓損值變化很大，隨著等效直徑比的減小而增大；從表 2 中可以看出相同雷諾數、相同異徑比下，壓損比隨著等效直徑比的減小而增大；從表 3 中可以得到在相同等效直徑比、相同異徑比下，壓損值和信號值都隨著雷諾數的增大而增大，且其增大的倍數約等于雷諾數增大倍數的二次方，但是壓損比并沒有隨雷諾數增大而有明顯變化。

4.結語

本文定義了內外管壓差流量計的異徑比、等效直徑比，并通過 Fluent 對影響內外管壓差流量計的等效直徑比和雷諾數分別作了仿真，結論如下：在一定范圍內，相同雷諾數、相同等效直徑比下，異徑比對內外管壓差流量計的壓損影響很小；內外管壓差流量計的壓損不僅與等效直徑比有關，而且與雷諾數有關，當雷諾數相同時，壓損隨著等效直徑比的減小而增大，當等效直徑比相同時，隨著雷諾數增大而增大，壓損值增大倍數約為雷諾數增大倍數的二次方；內外管壓差流量計的壓損比與雷諾數無關，它隨等效直徑比的減小而增大。
