JJG1121-2015《旋進漩渦流量計檢定規程》解讀

一、修訂背景

JJG1121-2015 《 旋進漩渦流量計檢定規程 》 于2015年12月7日由質檢總局發布 ，2016年3月7日開始實施，代替 JJG198-1994 《 速度式流量計檢定規程》中旋進漩渦流量計部分。

根據速度式流量計工作原理差異和計量檢定工作的實際需要，JJG198-1994被拆分為 JJG1029-2007《渦街流量計檢定規程》、JJG1030-2007《超聲流量計檢定規程》、JJG1033-2007《電磁流量計檢定規程》、JJG1037-2008《渦輪流量計檢定規程》和JJG1121-2015。

自1994年12月1 日以來，  旋進漩渦流量計依據JJG198-1994進行檢定。 JJG198-1994在旋進漩渦流量計檢定工作中起了積極的作用。 由于JJG198-1994包括渦街流量計、超聲流量計、電磁流量計、渦輪流量計、旋進漩渦流量計以及其他形式的速度式流量計的檢定內容，使其通用性條款多，專門適用于旋進漩渦流量計檢定的條款少。 近年來，隨著旋進漩渦流量計制造技術的發展及結構型式的改變，旋進漩渦流量計技術指標得到了提高，其應用領域不斷擴大，涉及石油、化工、環保等行業，對旋進漩渦流量計檢定技術要求也相應變化。 因此，對JJG198-1994中旋進漩渦流量計部分進行修訂。

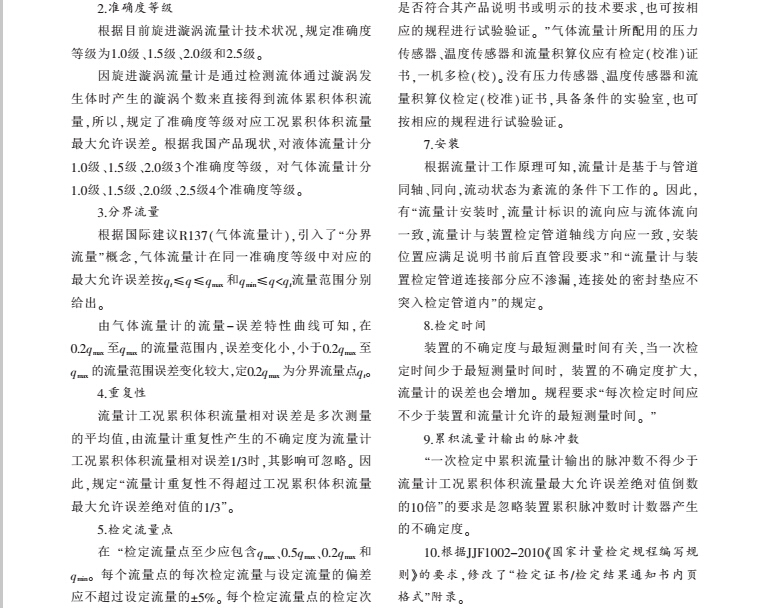

二、規程要點解析

1.關于“引言、引用文件、術語和計量單位”

因旋進漩渦流量計表體結構復雜、直接測量流體的體積流量以及流體的體積流量以脈沖形式被檢測的特點，在術語中定義了表體，即“安裝漩渦發生體壓電傳感器整流器等部件，并帶收縮段和擴散段的管段”；K系數，即“單位體積的流體流過流量計時，流量計發出的脈沖數”。 計量單位中明確了體積流量，即“流量計顯示累積流量單位：立方米，符號m3；升，符號

L（dm3）。 流量計顯示瞬時流量單位：立方米每小時，符號m3/h。 ”測量氣體時，體積流量與氣體狀況有關，計量交接是在標準狀況下的體積流量，因此定義了標況體積流量“溫度為20℃，壓力為101.325kPa標準狀態下的體積流量。 ”
