蒸汽流量計有許多種類的流量?jī)x表可選用，具體如何選擇使用要跟具體情況具體分析選用，下面華云儀表為大家介紹測蒸汽如何選流量計。

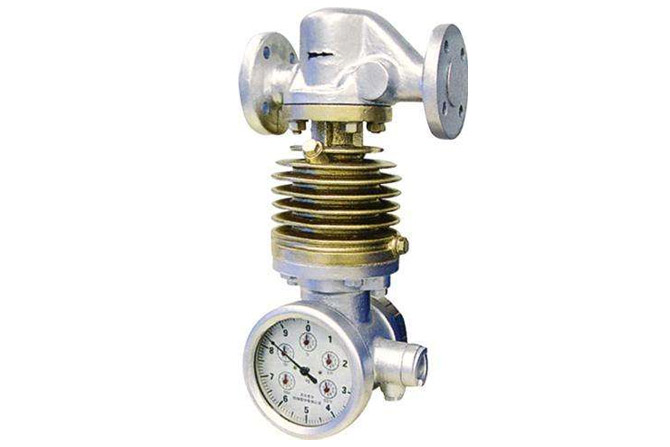

一、旋翼式蒸汽流量計：



這種蒸汽流量計相對其它蒸汽流量計較傳統，其壓力調整是手動的，其結構堅固耐用、測量穩定，適用于測量飽和蒸汽和微過熱蒸汽的。它的使用口徑一般在DN(50～150)之間。



具體選用要根據使用廠家提供一系列參數（如管道壓力、管道口徑、測量使用溫度等），算出其流量范圍后，選用孔板的大小的蒸汽流量計（每種口徑都有大、中、小三種孔板形式）。



旋翼式蒸汽流量計主要由節流體,阻尼器和指示器三大部件組成,是一種差壓–分流原理儀表,被測介質蒸汽進入流量計節流體后,一部分通過主管道的節流孔板,一部分經分流管流經噴流嘴,射流到葉輪上,對葉輪形成轉矩,使葉輪帶動輪子軸旋轉,在輪子軸的下部裝有阻尼葉片,安裝在注滿阻尼液的阻尼室中,使葉輪轉動受到制約,所以它的轉速比蒸汽的噴速慢的多,因此,葉輪能有效地吸收蒸汽噴速地功能,使它地旋轉速度與蒸汽噴射造成地轉矩及阻尼力矩相對應,并形成一確定量地關系,葉輪轉速與流量成正比.



二、智能渦街式蒸汽流量計：



先進于傳統蒸汽流量計，它采用了可靠性流量傳感器，使用集成生產的傳感部件和控制電路，其傳感部分無機械運動，驅動部分也是選用的高品質繼電器，其可靠性能大大提高。



智能渦街式蒸汽流量計特點是壓力損失小，量程范圍大，精度高。在選擇時也是需要用戶提供測量工況參數的，如管道口徑、工作壓力、工作溫度、安裝方式等（該流量計分為夾持式和法蘭式）。主要適用于壓力損失小的場合。



渦街流量計由傳感器和轉換器兩部分組成，如圖3所示。傳感器包括旋渦發生體（阻流體）、檢測元件、儀表表體等；轉換器包括前置放大器、濾波整形電路、D／A轉換電路、輸出接口電路、端子、支架和防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。



三、節流裝置（孔板式）流量計：



該流量計的歷史比較悠久，以上兩種流量計都是基于孔板流量計原理派生出來的。該流量計的測量結構形式比較多，除標準孔板外，還有彎管式流量計、噴嘴式流量計、長噴嘴式流量計、環形孔板流量計等等均可作為蒸汽流量計使用。



節流裝置（孔板式）流量計的品種多，口徑大，可以選擇的范圍較寬。如果作為蒸汽流量計選用時，更需要用戶廠家提供更多的準確工況參數（如管道口徑、工作壓力、溫度、使用壓力、溫度等等），才能通過軟件精準地計算出孔板的大小，然后一對一地制造出測量蒸汽的孔板式流量計。



孔板流量計，通過在管道中插進一塊開有小孔的節流元件來限制活動。孔板通常被稱為一次元件。



為了測量流體流動時產生的差壓，在孔板的上下游開有壓力感應孔，壓力感應孔與二次儀表（差壓變送器）相連。差壓變送器產生的信號可以輸出至流量顯示儀，或者與溫度和壓力信號一起輸入流量計算機，這樣可以對流體的密度進行補償。



對于計量蒸汽的水平管道，水（冷凝水）可能會在孔板的上游積聚。為了防止這一現象，孔板的底部可以開一個排水小孔。當然，當孔板的外形確定后，在計算流量時，必須考慮排水小孔的影響。
