電磁流量計怎么接線
電磁流量計怎么接線？電磁流量計正確選型是關鍵，電磁流量計買回去會接線也是至關重的一環，比如：一體式電磁流量計、分體式電磁流量計安裝完之后要試機了不會接線，是件麻煩透頂的事。
打開后蓋雖然上面有標識：24V、220V但多數儀表工不敢接線，怕接錯了承擔責任，導致擔誤試機，這也是當下最為突出的不會接線的根本原因所在！接線真的這么難嗎？難在不會！會在不難！下面針對焦點問題，瑞凌儀表匯總電磁流量計正確接線方式。
一體式電磁流量計正確接線圖1所示
一體化電磁流量計的接線注意事項：
①分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。
②信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
③信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
④勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣

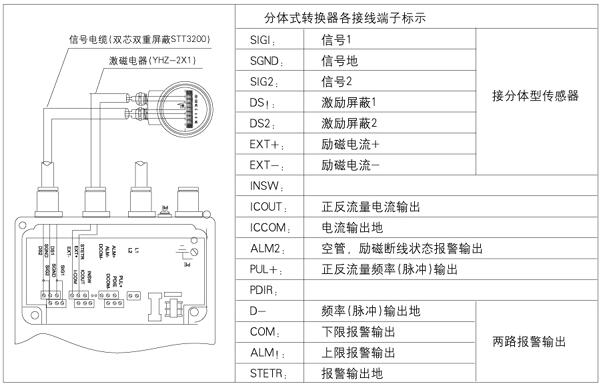

分體式電磁流量計正確接線圖2所示
分體式電磁流量計接線前需要安裝注意事項
⑴ 內部電路板和其他零件的更換及相關操作必須由專業工程師或技術人員進行。
⑵ 打開殼蓋前，須保證設備斷電至少10min。殼蓋的打開須由專業工程師或技術人員進行。
⑶ 防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。
⑷ 轉換器電路板組件中包含敏感部件，可能會被靜電損壞。小心操作以免直接接觸電子部件或電路板上的電路圖案，必要時需采取相應的防靜電措施。
現場接線對策建議

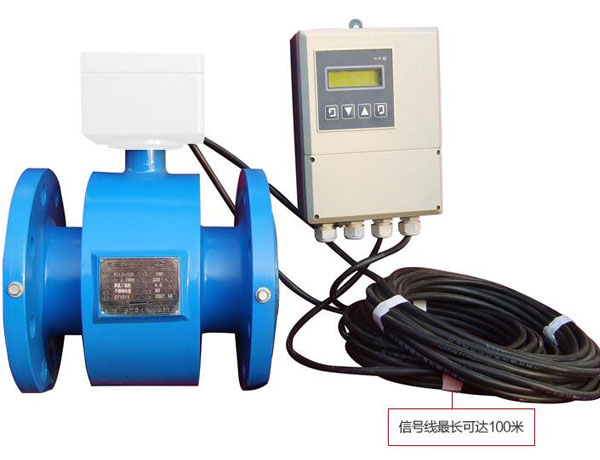

1、采用分體式安裝，連接的信號電纜采用定制的專用電纜線，電纜線越短越好，因為信號線越長信號會有摔減，標配信號線是10米圖3所示。
2、勵磁電纜可選用中型橡套電纜，其長度和信號電纜一樣；
3、信號電纜必須與其它電源電纜嚴格分開，不能敷設在同一根管子內，不能平等敷設，不能絞合在一起，應分別單獨穿在鋼管內；
4、信號電纜和勵磁電纜盡可能短，不能 將多余的電纜卷一起，應將多余的電纜剪掉，并重新焊好接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
接線誤區：
有的儀表工接線隨便接這是一個人為操作的失責誤區，造成的后果是：電磁流量計接線電源是24V接220V沒有事，如果是220V接到24V，高電壓接低電壓會造成表頭有損傷。
電磁流量計接地導線
電磁流量計接地導線必須不傳導任何干擾的電壓，因此其它電氣設備不應該連接到相同的接地線上，儀表出廠時，轉換器的輸出部分已經設置好接地線。只要按照要求接地就可，因為其傳感器與金屬管道相連，金屬管道內的介質與大地已有了良好的電氣連接，這樣的傳感器可不再加裝地線，如果對接地有了更高的要求或是周圍工作環境有較強電磁干擾時，也可以獨自設置地線。
電磁流量計的接地方法有很多種，四氟襯里的傳感器可將接地環用螺釘固定在法蘭上，可以保護內襯不受到損傷，有的還可以接在傳感器脖頸法蘭上用導線將其與大地連接。
注意事項：
1.電磁流量計在塑料管道上有絕緣涂料、油漆的管道上安裝的時候，傳感器的兩端應該安裝接地線，讓管內的被測介質與大地短路，具有零電位，否則電磁流量計是無法正常工作的。
2.電磁流量計接地環應選用不銹鋼材質。
3.接地點應當是一個獨立的接受點，不應與其它設備的接地連接在一起，接地的電阻應小于10Ω。
