摘要：對艾默生公司的高準系列科里奧利質量流量計工作原理、結構和運行維護進行了闡述， 明確了運行和操作步驟，可以為高準系列流量計的日常運行、檢查和維護提供指導，規范使用人員對設備的操作。

  由于質量流量計在質量流量、體積流量計和密度測上的性能無可比擬，而且對工藝和環境要求低，所以在我國工業領域得到了廣泛的運用。近年來，氣體和液體質量流量計在我國保持著很快的發展速度。文章針對運用較廣泛的艾默生公司高準系列科里奧利質量流量計。
1、結構與工作原理：
1.1、結構：

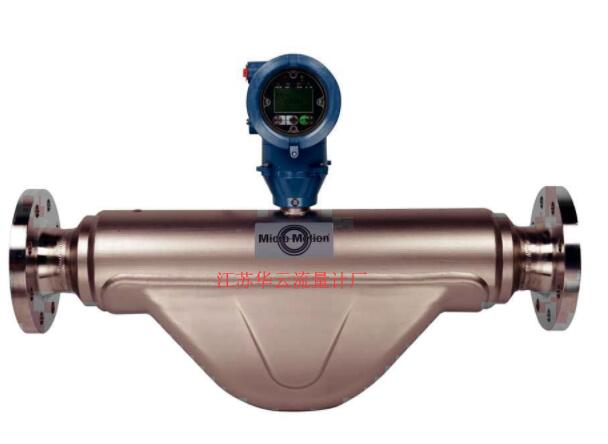

  高準科里奧利質量流量計主要由兩部分組成，分別是傳感器以及變送器。其中，傳感器是用來測量流量、密度和溫度。變送器主要是用來輸出各種信號，同時具備有顯示、基本菜單訪問輸出信號的功能，并且可以和其他系統展開連接。[1]
1.2、原理：
1.1.1、流量管：

  高準科里奧利質量流量計中擁有兩根平行的流量管，介質在流入到傳感器之中后會被均分為兩部分，然后分別流入各個流量管之中。兩根流量管在通過驅動線圈作用后進行相對防線振動，并通過相對振動實現兩根流量管的平衡振動，通過這樣的方式可以有效避免外部振動的影響[2]。
1.1.2、磁鐵和線圈：
  1）磁鐵和線圈組件（稱為檢測組件）安裝到兩根相對流量管之上。其中一根流量管的兩側側管上安裝磁鐵，那么另外一根流量管則是安裝線圈。
  2）每個線圈都會穿過鄰近磁鐵的勻強磁場。每一個檢測線圈所產生的感應電壓會形成正弦波。所產生的這個正弦波就代表了一根流量管相對于另外一根流量管的運動。
  3）兩根流量管彼此相對振動，振動原理與音叉的原理相似。當沒有流量時，所獲得的正弦波就會相互之間吻合。
1.2.3、相位差的產生：
  1）從流量管入口側管流過的質量流會產生一個科里奧利力，這個力會對流量管的振動進行抵制。而出口側管流過質量流的時候，所產生的科里奧利力則會讓流量管的振動得到增強。因為入口和出口側管之上的科里奧利力的方向是相反的，所以會讓流量管出現扭曲運動， 此時就可以利用這個扭曲運動來對質量流量進行測量。
  2）因為流量管所出現的扭曲運動， 在入口側管的運動就會落后于出口側管的運動。所以，就會讓傳感組件之上所獲得的正弦波不同步。
  3）兩個正弦波間的時間延遲稱為相位差，單位為微秒。相位差是一個表示正弦波信號的相位差和頻率的函數。
質量流量計算公式：
Vm=Kflow(Δt-Kzero)(1-(FTC*t)) （1）
  式中，Vm ：質量流量（克/秒）。Kflow：流量系數，每產生 1 μs 相差所對應的流量(單位為克/秒/微秒)。Δt ：相位差（微秒）。Kzero：傳感器無流量時的相差。FTC：度系數：溫度變化 100 ℃ 時由于流量管剛性變化而引起的流量百分比誤差。t ：溫度（攝氏度）。
1.3、流量計參數解讀：
1.3.1、Flow.Cal 系數：
  前五位–流量系數即每產生 1 μs 相差所對應的流量(單位為克每秒)；后四位–溫度系數即溫度變化 100 ℃ 時由于流量管剛性變化而引起的流量百分比誤差。
1.3.2、Dens.Cal 系數：
  前五位–介質為空氣時的振動管自適應振動頻率，即 K1，Hz；六到十位–介質為水時的振動管自適應振動頻率，即 K2，Hz；后三位–溫度變化 100C 時由于流量管剛性變化而引起的振動頻率的百分比誤差（密度標定是在水或空氣中流量為 0 情況下標定出來的）。
2、安裝：
2.1、安裝要求：
1）流量計的安裝應符合 SYT 6659-2006（用科里奧利質量流量計測量天然氣流量）的安裝技術規范要求。
2）振動管的安裝方向應向上，以***大限度的降低較重氣流組分（如凝液等）沉淀在傳感器的振動部分。
3）兩側的管道在同一水平面內且要對中，管道法蘭應與管道垂直；臨近管道法蘭處使用穩固的支撐固定管道，管道法蘭與傳感器法蘭的螺栓孔對齊； 不應使用傳感器對中管線，不要使用傳感器支撐管線，不應直接支撐在傳感器上。
