污水流量計儀表及管道支架布置
摘要：通過對某污水處理工程相關儀表布置的分析, 闡示了不同類型儀表的安裝需注意的問題及管道支架的設置應用, 通過安裝設置的實際效果反應出了儀表和管道支架布置的操作適用性, 并結合施工階段的調整總結了相關的優化措施, 對同類項目在儀表及管道支架布置方面具有很好的參考意義。
1、引言：
污水處理站常見的儀表主要有壓力表、溫度計、流量計、控制閥等, 各種儀表均有對應的安裝要求, 包括水平安裝或豎直安裝、介質流向、管道充滿度、上下游直管段、操作檢修等要求。配管中, 尤其空間緊張時, 需綜合考慮布置, 避免儀表精度受影響。而管道支吊架正確型式的選用利于管道的安全穩定。
2、項目概況：
該污水處理站為兩級石灰沉淀法處理高濃度含氟含磷污水, 位于東南亞, 氣溫較高, 布置多為露天或框架型, 相關儀表和支架需考慮環境因素的影響。
3、工藝流程：
項目進水為2級pH調節, 一級沉淀出水大部分回用, 二級處理中投加混凝劑硫酸鋁, 少量石灰, 用氫氧化鈉調節堿度, 投加絮凝劑PAM, 反應去除剩余的氟和磷酸。
污泥用真空轉鼓過濾機脫水, 石灰為熟石灰粉干法封閉儲存, 即時配制新鮮石灰乳。
4、儀表布置：
項目涉及的儀表主要有壓力表、溫度計、流量計、控制閥等。
4.1、溫度計、壓力表：
插入式溫度計對流體有干擾, 壓力測量要求較高的部位, 插入式溫度計設在壓力表下游。
4.2、流量計：
流量計常見的有電磁流量計、轉子流量計、孔板流量計等, 其安裝要保證前后直管段要求。
電磁流量計安裝在垂直或水平管道上, 優先垂直安裝, 以防沉淀物堆積到電極上影響精度, 垂直安裝時介質流向自下而上。
轉子流量計安裝在垂直管道上, 介質流向自下而上, 設旁路和旁路閥, 便于錐形管和轉子的拆修清洗?？装辶髁坑嬕话阍谒焦艿郎习惭b, 也可安裝在垂直管道上, 安裝在垂直管道上時, 液體流向自下而上, 若管道充滿液體, 液體流向也可自上而下。相關流量計典型安裝如圖1。

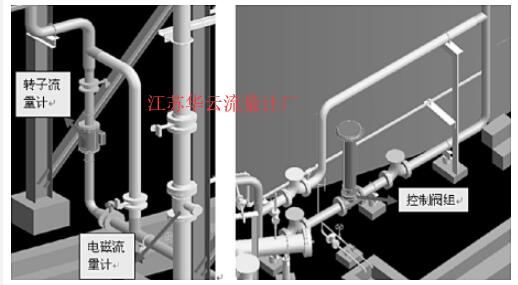

圖1 流量計和控制閥組的典型安裝
4.3、控制閥：
控制閥常垂直正立安裝在水平管道上, 四周距障礙物凈距應滿足儀表要求。有的控制閥帶手輪, 頂裝或側裝, 需留出手輪操作空間?？刂崎y前后設切斷閥, 設旁路和旁路閥, 旁路閥與控制閥錯開布置, 防止旁路閥泄漏污染控制閥和便于拆卸膜頭?？刂崎y入口側與上游切斷閥之間設導淋, 便于檢修時泄壓排液?？刂崎y組典型安裝如圖1, 設計手則中提到, 含固體顆粒介質的管道易堵塞, 應在入口切斷閥后增設過濾器或將旁通閥布置在控制閥下方。但旁路閥是常閉, 需要時打開, 將旁路布置在調節閥下方, 平時運行中, 旁路閥處易沉積堵塞。個人認為空間足夠時, 旁路閥應與控制閥在同一水平面內布置, 哪個閥門關閉, 都不易沉積堵塞。
4.4、分析取樣點：
分析取樣點按工藝流程設在便于操作的地方, 一般從管道中部引出, 避免從管道底部引出, 防止管道沉淀造成取樣分析不準。
5、管道支架設置：
5.1、管道支架設置原則：
根據管道的材質、保溫類型、應力情況及布置位置等因素考慮導向、限位、支撐等型式的支吊架, 避免造成應力集中, 同時盡量選用型式簡單、便于就地取材的管架型式。沿地面敷設的管道, 管道支墩一般按高出地面100mm考慮, 以減少混凝土墩數量, 影響美觀和通行。
5.2、管道支架設置：
一般的金屬管道可直接放在管廊或支墩上, 設導向架;對非金屬管道, 支架不能與管道焊, 一般用U型螺栓或管夾等型式的管架;對保溫管道, 不能直接放在管廊或支墩上, 需設支架、托架以保護保溫層。
所有非金屬管和不銹鋼管的管壁與支架間應加3mm厚的橡膠墊, 不應直接與管架接觸。垂直管道上的管夾型托架, 在管夾與管壁之間應加3mm厚的橡膠墊并夾緊。該項目運用到的相關支架如圖2。

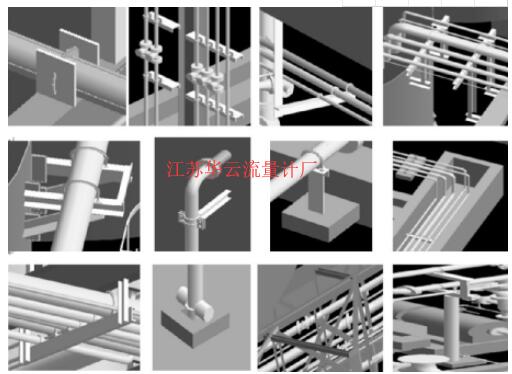

圖2 管道支架
6、結論：
根據該項目污水處理站儀表及管道支架布置設計, 在以下方面需要注意:
(1) 儀表布置需考慮插入式溫度計對液體的擾動影響。
(2) 流量計需滿足上下游直管段、液體流向、管道充滿度等要求。
(3) 控制閥組執行機構較大, 需考慮旁通管及檢修閥的操作和安裝空間, 含固管道還需考慮防止沉積堵塞。
(4) 分析取樣點設于管道中部并易于操作的部位。
(5) 支架型式選擇盡量簡單, 注意避免造成應力集中。
