危險廢物智能液位計監控體系現場改造技術要點
摘要：為進一步規范和加強危險廢物經營單位日常監督管理，有效防止二次污染，嚴控環境風險，保障安全生產，便于各級環保部門對危險廢物經營單位歷史經營情況的監督檢查，要求取得危險廢物經營許可資質的企業在廠區內安裝智能監控系統，本文針對視頻監控的要求對地磅數據接口、道閘系統、攝像機系統、稱重系統、液位計關鍵部位現場施工提出技術改造建議。
根據中共中央辦公廳國務院辦公廳《關于深化環境監測改革提高環境監測數據質量的意見》《污染源自動監控管理辦法》( 環境保護總局令第 28 號 )《危險廢物經營單位審查和許可指南》( 環境保護部公告 2009 年第 65 號 ) 的有關要求 ,在現場安裝中討論一下視頻監控設備及數據采集設備的具體操作，對企業建設內容給出相關建議，因各企業實際情況、建設內容不同，僅作參考。
根據相關文件要求，需要安裝視頻監控企業為取得危險廢物 ( 含醫療廢物 ) 經營許可證的單位、申請辦理危險廢物 ( 含醫療廢物 ) 經營許可證的單位，因各省實際情況不同具體的要求也不相同。
視頻監控系統的基本要求：
視頻監控系統的基本要求：所有危險廢物經營單位應當具有現場視頻監控系統及中控室、備用電源、視頻備份等保障措施。廠區內所有進出口處、磅秤、處理設備與處理生產線、處理殘渣出口區域、危險廢物貯存區域、中控室、可能產生污染的區域應當設置現場視頻監控系統，并確保畫面清晰。廠界內視頻監控應當覆蓋從危險廢物入廠到處理后產品和處理殘渣出廠的全過程，并規范攝像頭角度、監控范圍。廠區所有進出口均應當設置全景視頻監控，能夠清楚辨識車輛前后牌，清楚辨識人員及車輛進出廠的過程，畫面覆蓋每個進出口的全景。
關鍵點位的視頻監控應當確保畫面清晰，錄像畫面的清晰度應當達到 200 萬像素以上。關鍵點位包括：廠區進出口、危險廢物貯存區、危險廢物卸貨區域、危險廢物投料口、產品和處理殘渣出口、處理殘渣貯存區、在線監測等工位。攝像頭距離監控對象的位置應保證監控對象全部攝入監控視頻中。
地磅數據接口：
道閘系統：
攝像頭設置：
分別在地磅出口、頂部、稱重房安裝攝像頭，其中地磅出口要具備車輛識別功能，頂部與稱重房一般高清攝像頭即可。各攝像頭的角度、清晰度要調整好，如頂部攝像頭要能清晰拍攝到車廂全貌，稱重房的攝像頭要能清晰拍攝到稱重顯示器的具體數值。攝像頭安裝要與地磅保持整體性，不可分在不同區域建設，也不可一機多用。對于雙向通道的稱重地磅，兩頭都要安裝具備車輛識別功能的攝像頭。建議企業增加一路記錄整個稱重過程的高清攝像頭。進出廠磅秤，應當清楚辨識車輛前后車牌及稱重顯示數據。磅房內部，畫面應當覆蓋司磅員操作過程，磅房外部未設置重量顯示裝置的，磅房內部應當清楚辨識稱重顯示數據。危險廢物通過管道輸送至裝置的，應當在管道輸送流量計裝置處設置視頻監控，畫面能夠清晰顯示流量數據等相關信息。
稱重房設置：
液位計接入：
一、KXBC一體式直銷智能超聲波液位計物位計特點
1、采用SMD技術，提高儀器可靠性；
2、自動功率調整、增益控制、溫度補償；
3、先進的檢測技術，豐富的軟件功能適應各種復雜環境；
4、采用新型的波形計算技術，提高儀表的測量精度；
5、具有干擾回波的抑止功能保證測量數據的真實；
6、16位D/A轉換，提高電流輸出的精度和分辯率；
7、傳感器采用四氟乙烯材料，可用于各種腐蝕性場；
8、多種輸出形式：可編程繼電器輸出、高精度4－20mA電流輸出、Rs—485數字通信輸出 。
二、KXBC直銷智能超聲波液位計物位計技術參數
量程:0－3m、5m、8m、10m、15m、20m 、60m
精度:0.25% 、0.5%
盲區:0.3－0.5m
工作溫度:－20℃－+55℃
電源:24VDC、220VAC
輸出:4－20mA （可加上下開關量控制）
防護等級:IP65
安裝方式：開孔螺母安裝（或自行加裝法蘭）
壁掛式安裝（分體機）
外殼：ABS工程塑料
分離距離：小于50米（適用于分體機）建議用戶選用一體機配專用液位顯示儀
三、應用領域
一體式超聲波液位計物位計主要測量液體液位高低，如江河水位、廢水液位、灌裝液體液位、泥漿、水箱水位、水池水位等，用于能夠保證超聲波有限傳播到被測液面的場合。現已廣泛應用于環保、供電、化工、鋼鐵、制藥、廠礦等行業。
四、安裝注意事項
1、耐溫能力有限，大多數小于60℃，個別特殊產品可達100℃
2、真空環境下無法測量，壓力的大幅波動影響測量精度
3、安裝時盡量避開氣泡、障礙物、波浪等干擾因素
五、安裝說明
1、傳感器和zui高物位之間距離應大于盲區（空距≥zui高物位+盲區）同時要保證傳感器軸線應垂直于被測物面。 盲區即傳感器到測量液（物）面zui小距離，在這一區間內儀表無法正常工作，一般取值小量程設30cm～60cm之間，大量程設60～100cm之間。
2、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。
3、由于傳感器發射角的存在，在安裝時傳感器與器壁應保持一定的距離L。測量固體物料時傳感器應避開下料口。（參考值L≥0.12 x量程）
4、在測量范圍內不要有容易引起干擾信號的障礙物，如人梯、橫梁、檢修通道等。
5、測量固體物料時，必要時可采用萬向連接器，通過它來調節傳感器的測量角度，使傳感器zui大程度的接收回波信號，并找到zui佳點，實現對料位的準確測量。

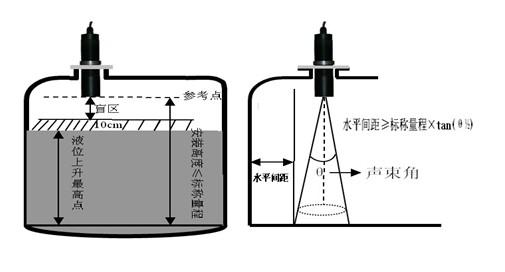

六、超聲波液位計安裝結構圖
工況數據接入：
須接入工況數據的企業須提供數據接入接口，如已建DCS 系統，可以提供標準的 OPC 服務接口。如未建 DCS 系統可提供 PLC、Modbus 等接口。接入條件允許后，企業提供1 平方米的設備放置場所，一般放在中控室，場所需提供穩定的 220 伏電源、互聯網接口或每月 500M 的流量卡。OPC、PLC、Modbus 服務接口要標準可調取。已接入 DCS 系統但無OPC 接口的，提供電流分配器，提供一路信號接入智能控制傳輸器。數據接入須使用智能控制傳輸儀。
