料位計是指對容器中固體物料高度的變化進行實時檢測的儀表，料位計也稱為料位變送器、料位控制器、料位儀、物位計等，下面小編為大家介紹料位計是如何工作的。





1、接觸式測量儀表



①重錘式料位計料位探測過程由控制器接近開關PRCMT18-5D0發出的信號來控制，當傳感器接到探測命令時，電機正轉，經蝸輪、蝸桿減速后帶動齒輪軸和繞線筒轉動，使鋼絲繩下放，帶動重錘由倉頂下降，當重錘降至料面被測面托起而失重，鋼絲繩松弛，靈敏杠桿動作使微動開關微動開關MS-1743接觸，控制器得到該信號即發出電機反轉命令，重錘上升返回，直到碰頂開關電機停轉，重錘回到倉頂原位置完成一次探測過程。此過程中控制器通過檢測繞線筒的圈數計算出重錘從倉頂到料面的距離。



產品特點



簡便的按鈕式編程與控制設置， 性能優越，操作方便。



控制器采用先進的技術，對測量過程進行多參數運算控制。有效避免各種干擾因素對測量過程的影響。



自診斷系統，能判斷處理多種故障類型并顯示。



可進行手、自動操作，并提供遠程接口，可與PLC、DCS相連。



探頭的特殊機電結構設計與之配合的專有程序設計，徹底克服水硬性物質（如水泥、煤粉、粘土）等環境易產生的料位計阻塞和北方地區易產生的冰凍阻塞物位計現象，極大提高了產品的可靠性。



非測量狀態限時退出功能，確保誤操作時也能自動恢復正常。



②電容式料位計原理是插入料倉的電極與料倉壁之間構成電容器，當倉內物料料位變化引起電容量的變化，通過轉換電路得到相應的控制信號。

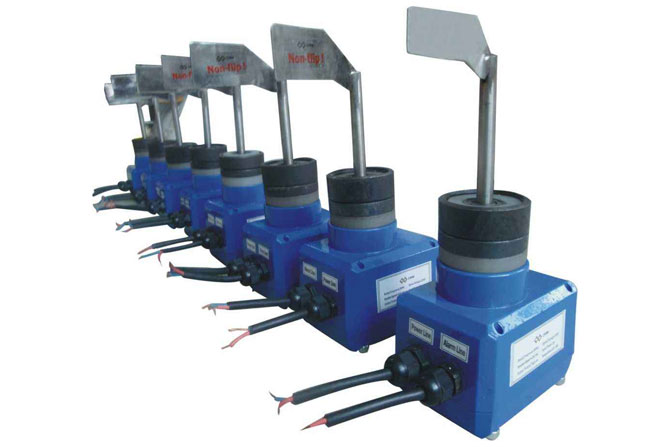

③阻旋式料位計基本原理是同步微電動機減速后，帶動檢測葉片以2.5～5r/min的轉速旋轉，當被測物料的料位上升使葉片轉動受阻，檢測機構便圍繞主軸產生旋轉位移。該位移首先使一個微動開關動作，發出有料位信號。隨后另一個微動開關動作，切斷電動機電源使其停轉。只要此料位不變，該狀態便一直保持下去。當料位下降至葉片失去阻擋時，檢測機構便依靠彈簧拉力使其恢復原始狀態，一個微動開關先動作，接通電動機電源使其旋轉，隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，其狀態也將一直保持下去。



阻旋式料位計特點



1.體積小，重量輕，安裝方便



2.磁耦合傳遞轉矩，過載時具有“滑脫”功能，可保護電機



3.葉片可合并并自動展開，便于安裝和拆卸



2、非接觸式測量儀表



①γ射線料位計工作原理是在料庫一側設置同位素源，另一側設置探測器，同位素源向探測器定向發射γ射線，若庫內料面低于它，探測器檢測料空信號；若料面高于它，則物料遮擋、吸收γ射線，得出料滿信號。



②超聲波料位計主要利用回波測距原理，通過測量換能器發射和接收到聲波的時間，計算出換能器到物料表面距離。該料位計適用于塊狀、顆粒狀的固態料位測量。



超聲波液位計優點



1、結構簡單、讀數便捷、安裝維護方便。



2、安全清潔、壽命長、精度高、穩定可靠。



3、非接觸測量，受液體的粘度、密度等的影響較小。



③雷達料位計利用回波測距原理，其喇叭狀或桿式天線向被測物料面發射微波，微波傳播到不同相對介電率的物料表面時被反射，并被天線接收。發射波和接收波的時間差與物料面和天線的間距成正比，測出傳播時間即可得知距離。



優點：



簡單可靠，抗粉塵干擾能力強;



可進行大量程物位測量



不受介質濕度、粘度的影響



不受介質介電常數、電導率、熱導率的影響
