環室取壓標準孔板流量計直管段長度不夠時，對流量側量有何影響，如何處理?
  大多數流量計對前后直管段長度都有較高要求，其中，標準差壓流量計要求zui高。
  (1)環室取壓孔板流量計

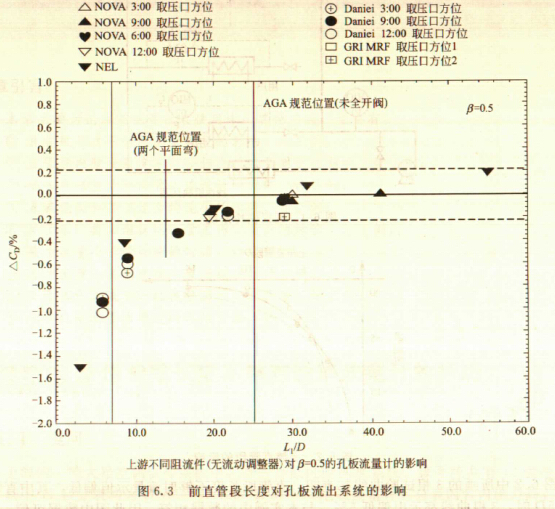

  帶有均壓環的標準孔板流量計是使用zui廣泛的一種差壓式流量計，人們對它的研究zui多，時間zui長，獲得的成果、積累的數據也zui豐富。圖6.3所示是國外幾個的公司實驗
室提供的上游不同阻流件(無流動調整器)對β=O.5的環室孔板流量系數影響的數據。其橫坐標為前直管段長度，用管道內徑的倍數來表示，縱坐標是流出系數的增量，用百分數表
示。從圖中可見，前直管段L1≥20D時石基本無影響，隨著前直管段長度的減小，流出系數逐漸減小，到6D時，流出系數減小約1%。

  流出系數的減小，使相同的流量流過差壓裝置時，輸出的差壓值增大。
  直管段長度減小、輸出差壓增大的原因與管壁取壓有關.當直管段長度減小時，流速分布的對稱性變差，zui高流速的點偏離軸心漸遠，而與均壓環中某一點的距離變近，從而導致
三的平均值增大。
(2)法蘭取壓和徑距取壓孔板流量計
  從圖6.3可見，直管段長度對流出系數的影響同取壓口的方位無關，這是因為有均壓環的緣故。而法蘭取壓和徑距取壓沒有均壓環，對流出系數的影響無法避免要受到“90°彎—取壓口"相互位置的影響。
  具體可分三種情況來討論。
  ①取壓口與90°彎在同一個平面內而且處于外圈位置

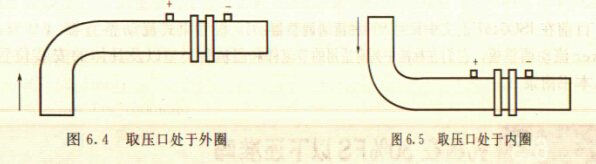

  取壓口與90°彎頭的這種關系如圖6.4所示。在流體以很高的流速流過90°彎時，由于離心力的作用，使得圓形流通截面中的速度分布不再與軸線對稱，而是流速zui高的點向取壓口靠近，導致輸出差壓偏高。
  ②取壓口與90°彎在同一個平面內而且處于內圈位置
  取壓口與90°彎的這種關系如圖6.5所示.在流體以很高的流速流過90°彎時，由于離心力的作用，使得流速zui高的點遠離取壓口，導致輸出差壓偏低。
  ③取壓口所在的平面與90°彎所在的平面垂直
  取壓口與90°彎的這種關系如圖6.6所示.在流休以很高的流速流過90°彎時，由于離心
力的作用，速度分布的對稱性也變差，但由于相互位置不同于圖6.4和圖6.5,流速zui高點
只是輕微地遠離取壓口，所以對流出系數無明顯影響.
  (3)直管長度不夠時的處理
  直管段長度不夠時的處理，有多種方法。
  ①讓步法
  附錄A的表A.1中所列是孔板上下游要求的zui小直管段長度。其中A欄的長度是指“零附加不確定度"的要求，B欄的長度是指“0.5%附加不確定度"的要求。
從表中可看出，B欄比A欄長度短得多。
  這個方法適用于對度要求不太高的側量點，例如過程控制用流量測量。
  ②將取壓口選在影響小的位置

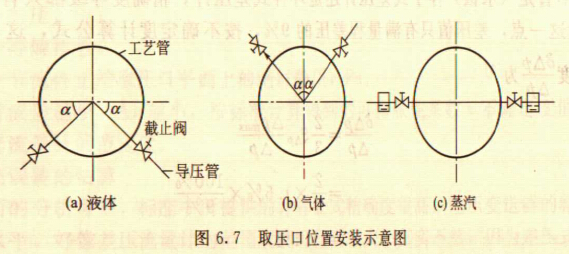

  圖6.7所示為取壓口位置示意.取壓口的取向應考慮被側流體為液體時，防止氣體進入導壓管;被測流體為氣體時，防止液滴或污物進人導壓管.當測量管道為垂直時，取壓口的位置在取壓位置的平面上，方向可任意選擇.有的人看了圖6.7后就認為圖中的α為45°zui合適，其實并沒有這個規定。只要符合上面的原則，α大一些或小一些都不要緊，這樣一
來，選擇的范圍就大了。
  例如測量氣體流量，安裝在水平管上的孔板，上游是一個垂直走向的90°彎，如果取壓位置按照常規方法選在水平管的上方，就是一個zui不利的位置‘如果取α=85°。就可使直管段不夠長對測量的影響減到很小的程度。
  上面所做的只是定性分析.未查到定量分析的實驗數據。
③對影響值進行估算。
  如果儀表是環室取壓.而且計量結果也不是用于貿易結算，可利用圖6.3中的數據對此影響量可能引起的誤差做估算。但也只適用過程控制用流量計，不適用于貿易結算用流量計。
  ④加裝流動調整器
  流動調整器可用于減少上游直管段長度。配合性實驗表明，它可以用在任何上游管件的下游。
  目前在IS05167正文中只列人兩種流動調整器:19根管束式流動整直器(1998)和Zanker流動調整板，它們在標準中列有適用的節流件和阻流件類型以及具體的安裝位置等，詳見本書附錄B。
