0 引言

        磁翻板液位計利用磁藕合原理進行工作，彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點。它適用于石油、化工等工業領域的液位指示，其結構簡單，觀察直觀、清晰，不易堵塞、不滲漏，安裝方便，維修簡單。



1 磁翻板液位計的工作原理

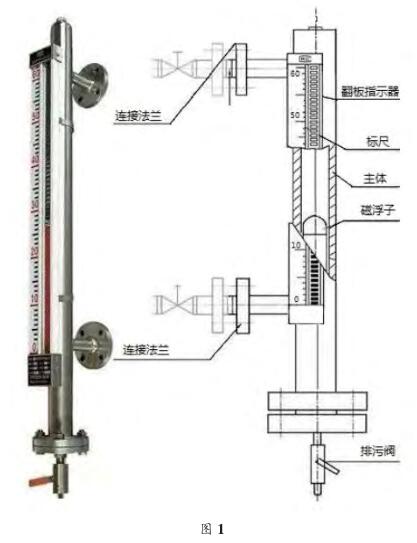

        磁翻板液位計以磁性浮子為感測元件，根據浮力原理和磁性耦合作用制成，如圖 1 所示。通過磁翻板可直接觀察到容器內液位的實際高度，測量管中的浮子隨被測液位等量變化，當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻板指示器，驅動紅、白翻板翻轉 180°，當液位下降時翻板由紅色轉變為白色，當液位上升時翻板由白色轉變為紅色，容器內部液位的實際高度為指示器的紅白交界處，從而實現液位清晰的指示。



        磁翻板液位計還可以捆綁遠傳裝置，使液位計即可以就地顯示液位，又可以遠程監控液位。磁翻板液位計若配置UR 型電阻液位傳感器，或 UB 型電阻—電流液位變送器和（二次）顯示儀表，可以完成電動遠傳，并輸出 4～20mA（或0～10mA）的標準信號，以配合記錄儀表，或工業控制計算機聯網，凝汽器用磁翻板液位計一般是遠傳型的。



2 冷凝器磁翻板液位計常見故障分析

2.1 凝汽器中液位升降，就地翻板和遠程輸出無變化

        凝汽器中磁翻板液位計一般是側裝的，首先要檢查上下連通管上的閥門是否開啟，特別是有時候檢修需要關閉連通管上的閥門，檢修完畢后忘記打開閥門。如果兩個閥門都開啟之后還有此現象，就可能是浮子卡澀，因為浮子是帶有磁性的，冷凝器中的鐵磁性物質容易附著在表面，水質越差、時間越長，附著的雜質就越多，更容易造成浮子的卡澀；另外，浮子漏、浮子損壞、浮子失去磁性、磁性太弱或者本體管內有異物，也有可能造成液位無指示。解決方

法如下：

        拆出液位計的浮子，檢查浮子是否有磁性，是否有損壞，若有漏點需要更換浮子（浮子出廠前，浮子的重量是經過校驗的，自己焊接修補有可能引起指示誤差），清除附著在浮子表面的的雜質，檢查本體管內是否光滑無異物，然后回裝浮子，回裝浮子的時候要注意重端帶磁性一端向上，不能倒裝。



2.2 翻板指示不正常

        磁翻板指示不正常很有可能是磁翻板失去磁性，需要拆開磁翻板上端的蓋板，然后取出失磁的翻板并更換，使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色。



2.3 液位發生大幅的波動

        筆者在工作中曾遇到過多次這種情況，液位計的就地和遠程液位指示基本上相同，但是其中部分翻板指示不準確，液位經常在某幾個位置發生大幅來回波動，導致冷凝器的液位控制不穩。發生這種情況的原因有可能是浮子的磁性太強，受到外面鐵磁性物質的影響，浮子和本體筒內壁之間的摩擦力增大，并且容易發生側轉 [2] ，浮子不能在本體管內自由地升降。



        固定磁翻板液位計和遠傳裝置的時候，不能用鐵質抱箍，應當采用不銹鋼抱箍固定，遠傳配套的傳感器和液位開關不能采用帶有磁性的螺絲及零部件，可用校正磁鋼接近遠傳裝置和高低液位報警開關進行檢查。



2.4 磁翻板液位計儀表發生滲漏

        可能是密封處沒有密封好，密封件損壞或者是焊縫開裂導致，在拆檢的時候可以更換密封圈等密封件，如果是密封墊，可以在上面加少許密封膠，如果是焊縫開裂導致的滲漏，那么需要補焊或送廠家維修。



2.5 就地顯示信號準確，遠傳沒有信號或者不準確

        如果是遠程顯示不準確，要確認好傳感器的位置和磁翻板的刻度對應，打開傳感器上的接線盒，上面分別有零位調整螺釘和滿位的調整螺釘。調校時，用磁鐵在靠近標尺上零位的位置，調整零位螺釘，使得輸出為 4mA 或0mA，再把磁鐵靠近標尺的滿位位置，調整滿位調整螺釘，使得電流輸出為 20mA 或 10mA，如此反復多調節幾次，直到遠程顯示準確為止。若遠程沒有信號，首先確定遠程傳感器的供電電源正確，然后檢查輸出端的電流是否能和實際液位對應，并校正線路；如果供電正常，沒有輸出信號，則需要更換遠傳傳感器。

磁翻板液位計可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。磁翻板液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。

磁翻板液位計，其安全性較之于其他類型的液位儀表有著更多的優勢，因為其是液位的就地顯示不依賴于其他的電子裝置便可實現，并且穩定可靠，波動小，現已經廣泛應用于熱電廠壓力容器中：高、低壓除氧器、生水加熱器、熱網加熱器、機組的高、低壓加熱器、凝汽器等換熱器均安裝此種液位計。

還有比如換熱器工作介質為易汽化的液體，壓力從真空狀態到2.5Mpa之間，溫度從40℃到390℃之間，因此液位計的日常維護及指示的準確性，對壓力容器的安全運行起到至關重要的作用。

一、磁翻板液位計工作原理

磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。





二、選型時應考慮的因素

1.測量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、安裝條件、液位變化的速度等。2.測量和控制要求，如測量范圍、測量（或控制）度、顯示方式、現場指示、遠距離指示、與計算機的接口、安全防腐、可靠性及施工方便性。3.還要考慮到磁性材料的退磁問題，退磁導致液位計不能正常工作，測量結果也可能不準。

三、磁翻板液位計特點

1.測量范圍大，不受容器高度的限制。2.指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。3.適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。4.結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。

四、磁翻板液位計指示不準的問題

>>>>1.判斷方法

（1）容器始終是運行，但容器的液位卻始終停在某一點上。（2）容器增大或減少負荷，容器液位不變。（3）就地液位計與室內顯示屏上壓力差液位計不符。

>>>>2.原因

（1）容器中的水上升或下降速度過快，也就是說浮子上升或下降過快，磁性翻板沒有來得及翻動。（2）磁性翻板重心沒有在中心點，磁浮上升時隨著磁浮翻轉，待磁浮再上升時，翻板又回到原來的位置狀態，沒有顯示有水位的狀態。（3）容器中水質雜質過多，吸附在磁浮表面。造成磁浮磁性下降，磁浮上升時，不能帶動翻板轉動。（4）水的液相導管堵塞不同，使的容器中實際水位上升。磁浮卻不隨之而上升。

>>>>3.解決方法

（1）盡量使容器中的水位上升或下降不宜太快。（2）水位計磁性翻板，重心不在中心點。制造質量不符合標準，應更換。（3）水質不合格應定期沖洗。

>>>>4.維修保養

（1）液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。（2）根據介質情況，可定期清洗主導管，清除管內沉積物雜質。（3）對液位計進行清洗后或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝。（4）對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。





3 結束語

        經過以上分析，可見磁翻板液位計的工作原理簡單，只要經過簡單的拆檢，并且考慮到浮子和翻板的磁性問題，就能夠很快解決故障問題。另外，在使用過程中，要定期打開排污閥和法蘭以定期排出主體管沉淀物質，防止卡澀。
