本文的完整地描述了電磁流量計接地的重要性和正確接地方法，說明了如果電磁流量計不接地容易導致輸出信號出錯等理由,也說明了電磁流量計接地的三種方法。

電磁流量計產品如何正確接地 不接地為什么會導致信號錯誤

　　電磁流量計接地的重要性，為什么要接地



　　1、由于 傳感器的輸出信號很小，通常只有幾毫伏。為了提高儀表抗干擾能力，輸入回路中的零電位必須 接地，以大地電位為零電位，這是傳感器接地的充分條件。 接地不良或沒接地線會導致外界干擾信號，導致電磁流量計AD轉換器采樣出錯，報錯形式有：空管、信號為零或信號出現負值。



　　2、傳感器輸出信號的接地點應與被測介質電氣連接，這是電磁流量計工作的必要條件。 如不滿足這個條件，電磁流量計就不能正常工作，這是傳感器的信號回路決定的。當流體切割磁力線產生流量信號時，是以流體本身作為零電位的，一個電極上的產生正電勢，另一個電極上產生負電勢，不斷交替變化。因此，轉換器輸入端中點（信號電纜屏蔽層）必須與流體共處于零電位且導通，這樣才能構成對稱的輸入回路。轉換器的輸入端中點是通過傳感器輸出信號的接地點與被測流體電氣連通的。



　　3、對于以大地電位為參考電位，與大地的連接問題，由于一般金屬管道都與大地連通，流動介質通過金屬管道與大地電氣連接，所以這一點一般均能滿足。



　　因此，電磁流量計并不要求非單獨設置接地裝置不可，尤其是小口徑電磁流量傳感器，但單獨設置接地裝置有利于儀表的可靠運行。也就是說，對于電磁流量計的接地問題必須有一個正確的認識，要重視，但又不能盲目地過分強調。



　　因為本身電位信號是小信號，碰到干擾馬上就沖掉正常信號了。接地可以避免流體在管道中沖刷產生的電勢，同時讓測量電勢的零和介質的零相同，避免差生誤差。



　　就是配了接地環，然后把接地環接到管道上。如果是帶襯里，還要第三電極來接地。



　　電磁流量計接地方法

　　為了使電磁流量計不受外界寄生電勢的干擾，傳感器應有良好的單獨接地線，接地電阻＜ 10 Ω［4］。接地方法要根據廠家的資料或技術人員指導認真執行，常規的接法是:



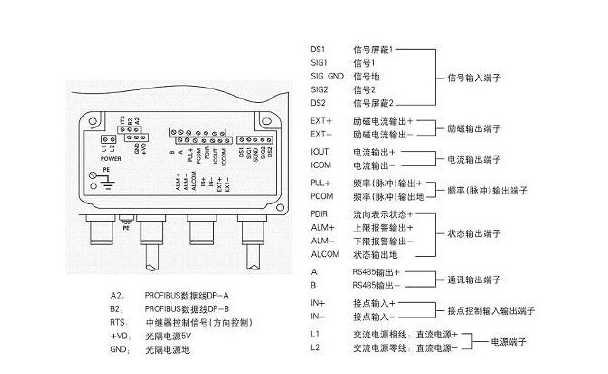

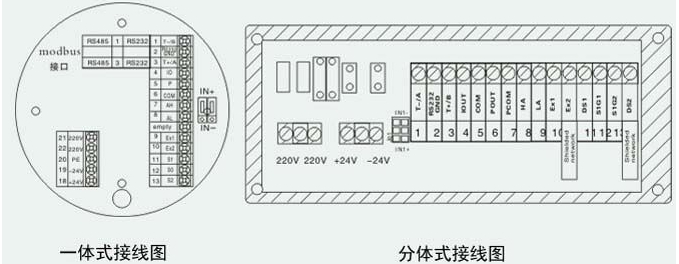

　　( 1) 當電磁流量計安裝在已接地的金屬管道上，通過電磁流量計變送器上的接地端子實現系統電勢平衡，即通過截面積不小于6 mm2 的銅芯電線連接至接地端子上。



　　( 2) 當電磁流量計安裝在未接地的金屬管道上，2 個法蘭均通過截面積不小于6 mm2 的銅芯電線與管道法蘭相連接，并接地; 將變送器或傳感器接線盒連接至接地端子上，實現系統電勢平衡。



　　( 3) 當電磁流量計安裝在塑料管道或帶絕緣內襯的管道上，通過附加接地環實現系統電勢平衡，接地環通過截面積不小于6 mm2 的銅芯電線連接至接地端子上。



　　電磁流量計接地環的作用，是否必須要有接地環？如果沒有接地環的話會出現什么問題？



　　接地環通過接地電極直接與介質接觸，再通過接地環與儀表法蘭接地，以達到與地等電位，以消除干擾。



　　接地環使用



　　往往在某些場合便不適合加接地環，比如在測強腐蝕介質的時候，往往管道會用PVC或者襯四氟的電極選擇的是貴重金屬，尤其對大口徑來說，那就不可能配接地環了，成本太高了。這種情況下一般選擇三電極，其中兩個電極是測量用的另外一個是接地用的。



　　一般如果管道是金屬材質的也可以不配接地環，將流量計的法蘭和管道連起來然后再接地，也可以很好的使用，尤其在大口徑的情況下。如果小口徑，帶接地環也無所謂，成本上不會差太多。另外有些用戶測的不是強腐蝕介質，但其管道是非金屬的，這時候就必須要配接地環了，接地對電磁來說是非常重要的。現場磁場的干擾對電磁來說是致命的，因為電場我們可以采取某些手段進行屏蔽屏蔽，但是磁場我們沒辦法屏蔽，所以三暢電磁流量計安裝一定要避開強磁場。



　　電磁流量計都有襯里的，接地環大多數都是在使用，塑料管道的時候，廠家才會配。
