一、前言：

 在化工、煉油、電力、冶金等工業生產上,使用***早的節流裝置的流量計有孔板流量計、文丘里(Ventnri)管流量計和噴咀流量計等。上述流量計均是流體流動方向為單向流動以及節流面積比不能改變的流量計。本文所討論的可逆式孔板流量計和可變式孔板流量計即是前者將節流開孔口的兩邊同時倒角,且倒角園半徑r取為相同以及在流量測量時與流體流動方向無關的流量計。而后者為將流體壓力作用在孔板上,使其產生撓度效應,其節流孔板的節流面積比可隨流體流量的改變而發生變化的流量計。上述兩種流量計均是處于試制階段的新型流量計。本文將著重討論其設計原理及實驗結果。

二、設計原理：
1.可逆式孔板流量計的設計原理

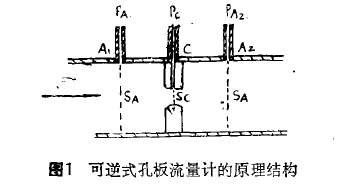

圖1可逆式孔板流量計的原理結構

 如圖1所示,若在兩邊對稱的園形孔板中心縱向斷面位置設置取壓口C,并從取壓口C的左右,僅離直圓管的兩位置_L設置取壓口A:、A:,則可構成本文所述的可逆式孔板流量計。假若從C的上游側同時設置取壓口A;,A:卿的場合,則其節流面積比日:為:日套二Sc/SA(1)式中cS為節流孔板的流通截面積,S人為直園管的流通截面積。假設在A,、AZ下游側取壓口中取出的壓力為P*,在C處取出的壓力為Pc,根據伯努利(Bernoltil)方程式和流體流動的連續方程式,則可獲得流體的體積流量Q為:
式中a為流量系數,p為流體密度。若在使用A,、A:的平均壓力的場合,假設在Al、A。取出的壓力為P:,、PA:,則其平均壓力丐為:

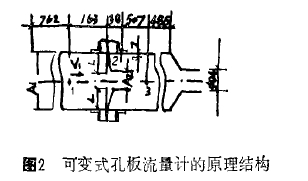

四、結束語：
 本文所討論的可逆式孔板流量計和可變式孔板流量計是兩種具有實用價值的新型流量計。其設計原理簡單,構思新穎。前者與流體流動方向無關,安裝使用極為方便,后者低速流的測量精度較高及高速流的壓頭損失較小,加工制造容易。筆者認為若在體積和外形上進一步改進,在工業生產上將會有極大的應用前景。3。691。141
