管道式污水流量計選型|廠家價格|規格型號
摘要:本文簡要介紹污水各種流量計的測里原理及選型要求,根據污水的特點選用超聲波多普勒流量計和電磁流量計。
管道式污水流量計選型|廠家價格|規格型號
污水處理、污水排放都需要對“量”來進行控制,因此,污水流量的計量就顯得非常重要,而污水流缺計量主要采用兩大類的計量方法,一是無壓排放,而另一類就是有壓排放,管道式流鼠計就是對有壓圓管道內的流體進行計***,本文著重研究有關管道式污水流量計的選型。
產品價格：
| 價格 |
¥ 1750.00~8000.00
|
| 起批量 | ≥1 臺 |
污水流量計是一個新的計量概念,因為流量計研究的很早,根據不同的測量原理,已經廣泛應用于各個行業,但作為污水專用計量的流***計的開發和研制是在80年代才開始,以前對于污水的計墩都是借用其它行業的流錄計,但污水有其本身特定的性質,其介質成份復雜、酸堿性不確定、溫度范圍寬等特點。因此研制專用污水流量計是首要問題。
根據前面介紹的一些污水的特點,在污水計鼠選型上應首先選擇管外計量的流量計,尤其是隨著污水處理行業和計算機電子行業發展起來的超聲多普勒流量計,超聲多普勒流量計是利用聲波在流體中的傳播的多普勒現象完成流量測量的產品。由于它的傳感器安裝于管外,安裝時無需拆卸管道,使用時對管道也沒有特殊要求,儀器的價格也相對比較便宜,性能價格比極高,而且還能用于傳統機械流墩計所不能正常工作的高溫、高濃度,甚至強腐蝕性的流體環境,它本身維修方便,工作時對流體無影響,不產生壓力損失,節約能源,特別適用于計l!乏高腐蝕度污水及污泥,測量含有懸濁固體粒子或氣泡量較高的流體,采用多普勒法具有獨到的優點。超聲流量計的產品分類與命名、要求、試驗方法、檢驗規則、標志、包裝、運輸和儲存等要求為《中國環境保護產品認定技術條件》提供了標準,成為《中國環境保護產品認定技術條件》標準成立的依據。
| 加工定制 | 是 | 品牌 | 華云 | 型號 | DN20 |
| 類型 | 電磁流量計 | 測量范圍 | 1-10000（m3/h） | 精度等級 | 0.5 |
| 公稱通徑 | 15-500（mm） | 適用介質 | 液體 | 工作壓力 | 1.6（MPa） |
| 工作溫度 | -40-50（℃） | 規格 | DN50 |

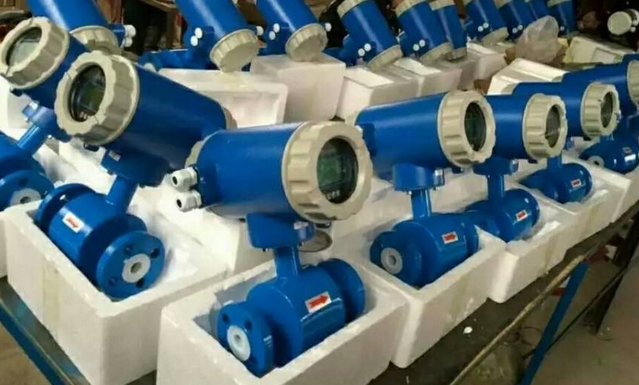

在污水計舉上有許多場合的計量管徑是25~200mm,在這些小管徑計量上電磁流量計有著它得天獨厚的優勢,它具有同多普勒流量計一樣無壓力損失、節約能源、不纏繞、不掛、不堵塞等特點,但傳統的電磁流址計由于采用襯里式結構,用戶需要根據被測介質的化學和物理特性來選擇襯里,而污水又具有化學物理特性均不穩定的特點,因而用戶選擇襯里是一件非常專業而又麻煩的事情,而選用“四氟襯里”電磁流量計價格又高,用戶很難接受,因此開發污水專用電磁流量計就非常必要。天津市求精科技發展有限公司開發研制成功無襯里電磁流***計,采用獨特工藝制成耐酸堿、耐高溫、耐磨損、不結垢的污水計量專用電磁流以計,且價格與傳統橡膠襯里的電磁流以計價格持平,具有極高的性能價格,適用于小管徑污水流量的計量。根據多年使用流量計的經驗,現將主要類型的流量計性能列于下表,使讀者便于比較。
大流量和小流量必須符合下表中的數：
|
口徑mm
|
流量范圍m3/h
|
口徑mm
|
流量范圍m3/h
|
|
φ15
|
0.0636~6.36 |
φ450
|
57.23～5722.65 |
|
φ20
|
0.11～11.30 |
φ500
|
70.65～7065.00 |
|
φ25
|
0.18～17.66 |
φ600
|
101.74～10173.6 |
|
φ40
|
0.45～45.22 |
φ700
|
138.47～13847.4 |
|
φ50
|
0.71～70.65 |
φ800
|
180.86～18086.4 |
|
φ65
|
1.19～119.4 |
φ900
|
228.91～22890.6 |
|
φ80
|
1.81～180.86 |
φ1000
|
406.94～40694.4 |
|
φ100
|
2.83～282.60 |
φ1200
|
553.90～55389.6 |
|
φ150
|
6.36～635.85 |
φ1600
|
723.46～72345.6 |
|
φ200
|
11.3～1130.4 |
φ1800
|
915.62～91562.4 |
|
φ250
|
17.66～176.25. |
φ2000
|
1130.4～113040.00 |
|
φ300
|
25.43～2543.40 |
φ2200
|
1367.78～136778.4 |
|
φ350
|
34.62～3461.85 |
φ2400
|
1627.78～162777.6 |
|
φ400
|
45.22～4521.6 |
φ2600
|
1910.38～191037.6 |
◆實際高工作壓力必須小于流量計的額定工作壓力。
◆高工作溫度和低溫度必須符合流量計規定的溫度要求。
◆確定是否有負壓情況存在。
您可以根據上表中的流量選擇相應的電磁流量計，若所選擇的電磁流量計的內徑與現在工藝管道的內徑不符，應進行縮管或擴管。
◆若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。
◆從產品價格考慮，可以選擇較小口徑的電磁流量計，相對減少投資。
◆測潔凈水時，經濟流速時1.5－3m/s，測易結晶的溶液時，應適當地提高流速，3－4m/s為宜，起到自清掃，防止粘附沉積等作用；測礦漿等磨◆耗性流體時，應適當降低流速，1.0－2m/s為宜，以降低對內襯和電極地磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。

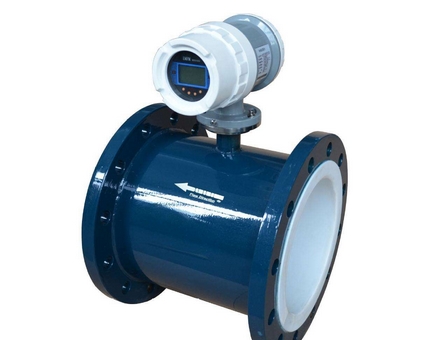

HC-LDE電磁流量計型譜：
| 型號 | 口徑 | |||||
| HC-LDE | 15~2600 | |||||
| 代號 | 電極材料 | |||||
| K1 | 316L | |||||
| K2 | HB | |||||
| K3 | HC | |||||
| K4 | 鈦 | |||||
| K5 | 鉭 | |||||
| K6 | 鉑合金 | |||||
| K7 | 不銹鋼涂覆碳化鎢 | |||||
| 代號 | 內襯材料 | |||||
| C1 | 聚四氟乙烯（F4） | |||||
| C2 | 聚全氟乙丙烯（F46） | |||||
| C3 | 聚氟合乙烯（FS） | |||||
| C4 | 聚錄丁橡膠 | |||||
| C5 | 聚氨脂橡膠 | |||||
| 代號 | 功能 | |||||
| E1 | 0.3級 | |||||
| E2 | 0.5級 | |||||
| E3 | 1級 | |||||
| F1 | 4－20Madc,負載≤750Ω | |||||
| F2 | 0-3khz,5v有源，可變脈寬，輸出有效頻率 | |||||
| F3 | RS485接口 | |||||
| T1 | 常溫型 | |||||
| T2 | 高溫型 | |||||
| T3 | 超高溫型 | |||||
| P1 | 1．0MPa | |||||
| P2 | 1．6MPa | |||||
| P3 | 4．0MPa | |||||
| P4 | 16MPa | |||||
| D1 | 220VAC±10％ | |||||
| D2 | 24VDC±10％ | |||||
| J1 | 一體型結構 | |||||
| J2 | 分體型結構 | |||||
| J3 | 防爆一體型結構 | |||||
以上簡要介紹了一下儀表根據其測量原理上的選型要求,對于一個完整的儀表來說,其外部特性也是十分重要,根據現代的管理要求,計算機的飛速發展,網絡化的大范圍覆蓋,因而儀表已經不是傳統定義上的顯示和4~20ma信號近距離的傳遞,尤其對于污水計鼠儀表,對于水環境的管理和治理都起著非常重要的意義,于是網絡化儀表的概念也就建立起來,如污水流量的實時監控,遠距離監控管理,以至于總量的監控管理,提供了一條良好通道,網絡化儀表的出現,為水環境的監測提供了極大的便利,儀表的數據傳給“mooem”并通過普通電話網絡傳到任意遠的任意一臺監控計算機上。污水流量計的選擇,首先要根據用戶情況選擇適合的測量儀表,本人經過多年污水流褚計使用,采用超聲多普勒或專用污水電磁流量計,其次根據需要來選擇儀表外特性,天津市求精新科技發展有限公司的儀表均具有網絡化功能。根據以上介紹,希望給用戶在污水流量計的選擇上有所啟發。
