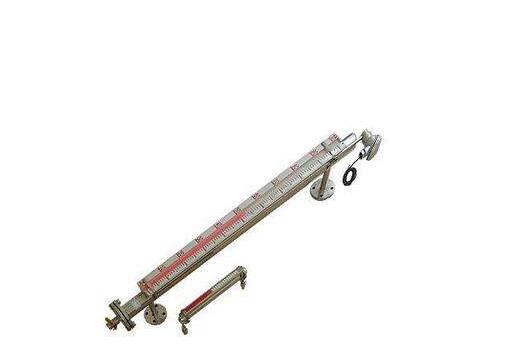

UHZ-30蒸汽夾套型磁翻板液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。

蒸汽夾套型磁翻板液位計的主要參數

●測量范圍：500~8000mm
●精 確 度：±10mm（保溫型）
●工作壓力：≤2.5MPa（普通型）
            ≤10.0MPa（高壓型）
            ≤2.5MPa（防腐型）
環境溫度 -40℃-50℃
●蒸汽夾套型磁翻板液位計介質密度：0.45~2g/cm3
●介質密度差：≥0.15g/cm3（測量界位）
●介質溫度：-80℃~+450℃
   功率：25 w／m，35 w／m 　　***高維持溫度：65℃
●介質粘度：≤0.4Pa.s，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計。
●環境振動：頻率≤25HZ，振幅≤0.5mm
●接口法蘭：采用化工部1997年***新頒發的HG20592~20635-97法蘭標準。
            如用戶需采用其他標準（如GB、ANSI、DIN等標準）可根據用戶需要設計。

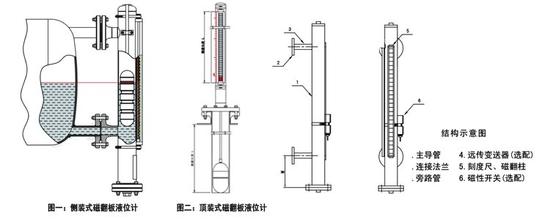

磁翻板液位計結構圖：

磁浮子翻板液位計選型表：

  本公司根據不同用戶、不同工況開發出多種顯示磁翻板。有適合在灰塵、油污、及高潮濕環境下使用的高分子全密封型翻板；有適合在酸性、堿性環境下使用的全塑料翻板；有在高溫環境下使用的鋁合金翻板等。
  測量筒材質根據用戶使用壓力、溫度、介質腐蝕性等因素、可選316L、304、PVC、PP、304襯里或普通不銹鋼。
