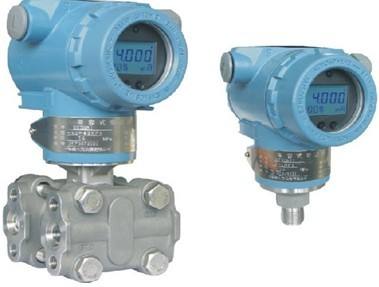

壓力變送器
一、2088型擴散硅壓力變送器主要技術指標：
供電電壓：12～36VDC（一般24VDC）
輸出信號：負載電阻：0～750Ω（一般采用250Ω，見負載特性圖）
精度：±0.5%FS，可選±0.25%FS
兩線制工作方式：4～20mA 兩線制 或 1～5V、0～5V、0～10V、1～10V 三線制
線性化處理，線性化精度優于0.25%FS;
采用316L不銹鋼隔離膜片，抗腐蝕性強;
穩定性：年漂移量≤0.25%FS;
測量范圍大：0～5kPa及以上;負量程可以定制
按傳感器滿量程標定。現場使用，無需標準源可修改變送器量程（通過液晶顯示模塊按鍵調節）；
可進行溫度補償，-20~70℃整機精度優于 0.5%（加傳感器）；
在沒有液晶顯示模塊的情況下，通過主板按鍵“S”和“Z”也可實現PV 清零和有源量程修正；
具有小信號切除及清零功能；
工作溫度：-25～80℃
防護等級：IP67
環境溫度影響：0.15%FS/10K
防爆等級：a. 本安型iaⅡCT6僅限防爆型產品
b. 隔爆型dⅡBT4僅限防爆型產品
被測介質： 液體、氣體、蒸汽
測量范圍： a. 非隔離式 0～500Pa 至 0～3kPa
b. 隔離式 0～3kPa 至 0～60MPa 特殊100MPa
過壓極限：標定液位值的2倍
外磁場強度：≤400A/m
供電電壓：12～36VDC（一般24VDC）
輸出信號：負載電阻：0～750Ω（一般采用250Ω，見負載特性圖）
精度：±0.5%FS，可選±0.25%FS
兩線制工作方式：4～20mA 兩線制 或 1～5V、0～5V、0～10V、1～10V 三線制
線性化處理，線性化精度優于0.25%FS;
采用316L不銹鋼隔離膜片，抗腐蝕性強;
穩定性：年漂移量≤0.25%FS;
測量范圍大：0～5kPa及以上;負量程可以定制
按傳感器滿量程標定。現場使用，無需標準源可修改變送器量程（通過液晶顯示模塊按鍵調節）；
可進行溫度補償，-20~70℃整機精度優于 0.5%（加傳感器）；
在沒有液晶顯示模塊的情況下，通過主板按鍵“S”和“Z”也可實現PV 清零和有源量程修正；
具有小信號切除及清零功能；
工作溫度：-25～80℃
防護等級：IP67
環境溫度影響：0.15%FS/10K
防爆等級：a. 本安型iaⅡCT6僅限防爆型產品
b. 隔爆型dⅡBT4僅限防爆型產品
被測介質： 液體、氣體、蒸汽
測量范圍： a. 非隔離式 0～500Pa 至 0～3kPa
b. 隔離式 0～3kPa 至 0～60MPa 特殊100MPa
過壓極限：標定液位值的2倍
外磁場強度：≤400A/m
二、2088型擴散硅壓力變送器選型表
| YPS208 | 擴散硅壓力變送器（普通） | |||||
| YPS308 | 擴散硅壓力變送器（防爆） | |||||
| 代碼 | 量程范圍 | |||||
| A | 0-5KPa-20KPa | |||||
| B | 0-20KPa-70KPa | |||||
| C | 0-70KPa-350KPa | |||||
| D | 0-200KPa-700KPa | |||||
| E | 0-0.7MPa-3.5MPa | |||||
| F | 0-2.0MPa-7MPa | |||||
| G | 0-7MPa-35MPa | |||||
| H | 0-20MPa-60MPa | |||||
| 代碼 | 精度等級 | |||||
| 2 | 0.25% | |||||
| 3 | 0.5% | |||||
| 代碼 | 輸出代號 | |||||
| E | 4-20mADC 二線 | |||||
| M | 用戶約定 | |||||
| 代碼 | 壓力連接 | |||||
| R | 標準型（M20×1.5） | |||||
| P | 齊平膜 | |||||
| O | 按用戶尺寸加工 | |||||
| 代碼 | 選項 | |||||
| i | 本安型iaⅡCT6 | |||||
| d | 隔爆型dⅡBT4 | |||||
| T | 船用型 | |||||
| M3 | LCD顯示 | |||||
| A | 絕壓測量 | |||||
| F | 負壓測量 | |||||
| C | 選用陶瓷傳感器（帶＊量程無） | |||||
| S | 散熱器及過程連接件 | |||||
| Y | 用戶約定 | |||||
2088型擴散硅壓力變送器日常維護常識:
切勿用高于36V電壓加到變送器上，導致變送器損壞；
切勿用硬物碰觸膜片，導致隔離膜片損壞；
被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；
在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置；
測量蒸汽或其他高溫介質時，應使用散熱管（冷凝管），使變送器和管道連在一起，并使用管道上的壓力傳至變送器。
在壓力傳輸過程中，應注意以下幾點：
1、變送器與散熱管連接處，切勿漏氣。
2、開始使用前，如果閥門是關閉的，應緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片。
3、管道中必須保持暢通，防止管道中的沉積物會彈出，并損壞傳感器膜片。
