工業行業如何選擇渦街流量計廠家,是很多行業客戶很關心的問題，今天華云小編整理資料為大家解答。隨著我國的工業發展，也推動了智能儀表行業的快速發展。渦街流量計作為流量***常用的測量儀器被越來越廣泛應用。渦街流量計憑借自身特殊的測量原理，被廣泛應用于化工、石化、化纖、食品行業及一般工業應用。隨著渦街流量計在市場普遍應用，一些使用問題也隨之出現，亟需探索解決。本文以華云儀表渦街流量計為例，著重探討它的選型，安裝以及使用方面的一些常見問題，分析原因解決使用中的問題。
一、渦街流量計簡介
達芬奇（1452年-1519年）主要因畫家而聞名于世，但他的貢獻不僅僅在于藝術，作為PO山谷水道的工程師，他研究了諸如橋柱和不同類型的漩渦等眾多障礙物周圍的流量，設法對水的習性進行分析并對河流中的流量以及漩渦形成進行了研究，在1513年他次記錄了漩渦的行為，同過記錄并分類描述了各種流體流態，達芬奇現了一種使用圖形來描述諸如湍流等復雜自然想象的，并為后記錄了下來。
在1912年西奧多-馮-卡門成為了計算出渦街的人，為今天的渦街測量技術奠定了基礎，在1970年，臺用于工業的渦街流量計上市，即測量傳感器，當代渦街流量計是標準的測量設備，已廣泛用于測定液體,氣體和蒸汽的流量。
二、渦街流量計的基本測量原理
華云儀表渦街流量計基于卡門渦街的測量原理，在管道中裝入一阻擋物，在其后產生卡門渦街，并對阻擋物兩側產生交變壓力，其頻率與介質的流速成正比。通過檢測此頻率值，經過電子轉換器轉換顯示并輸出標準電流信號。華云儀表渦街流量計是溫度、壓力、流量一體化設計提供在線溫壓補償。
三、渦街流量計的選型
為了確保測量， 必須進行計算選型。華云儀表渦街流量計選型時需注意以下事項：
1、渦街流量計選型時必須提供測量介質的名稱、產品密度及粘度，工況溫度、工況壓力（注意區分是壓力還是表壓）、***大流量、正常流量。
2、視介質及要求的不同，還要提供***小流量、管線內徑、流速限制條件、混合氣體的百分比、工況和標況密度、希望的安裝方式及管道標準等。
3、一般測量高溫介質或者架空管道等建議選用分體型儀表。
4、儀表口徑按用戶所提供的參數通過選型軟件進行計算決定，建議儀表工作在***大流量的1/2—2/3處。
四、渦街流量計的安裝
儀表的安裝在使用中也是重要的環節，只有科學合理的安裝,才能避免干擾，測量不穩定等外來因素，使儀表使用安全可靠。
1、流向一致，水平管道渦街發生體垂直安裝，垂直管道要求底進上出方向。
2、管道口徑要與儀表口徑一致，否則要進行縮擴徑處理。注意DIN（德國標準）和ANSI（美國標準）儀表內徑與國標G的不同。
3、確保流量計兩側的管道內壁光滑，無堆焊。特別是法蘭焊接。
4、一定要先焊好法蘭后再安裝儀表，不能裝上儀表焊接。
5、良好的對中，墊片不能探入管道中。有必要拆下儀表觀察墊片痕跡。
6、儀表前后直管段長度要求：進口至少20D，出口至少10D，進口有多個彎頭、閥門等時要求直管段更長。
7、管道震動要求：管道不能有強烈的震動，否則加支撐或采用軟管連接。
8、轉換器環境要求：普通型轉換器環境溫度在-20度—60度之間；EX型要求環境溫度在-20度—40度之間，測量高溫介質請采用分體安裝形式。
9、轉換器密封要求：端蓋旋緊（注意定期加潤滑劑），電纜接口注意密封，電纜入口處要設滴水點。
10、電纜要求：信號線要求用屏蔽電纜；分體式儀表傳感器和轉換器之間的連線必須用廠家配的專用電纜，并注意按線號正確接線。
11、接地：信號線屏蔽接地24VD C電源負接地，分體型和夾持型要用線引出接地，注意回路中只能有一點接地。分體型,10m信號線屏蔽接地。
五、渦街流量計常見問題以及處理方法
渦街流量計是一種免維護儀表，可長期穩定可靠運行。實際應用中問題，多來于安裝不合理，信號干擾等，常見故障現象及處理如下：
（一）現象：管道中無流量時，流量顯示不為0。
解決方法：
1、檢查接地是否良好。2、檢查增益是否太高。3、檢查管道震動是否嚴重，必要時在流量計附近垂直于管道和旋渦發生體軸線方向支撐管道。
（二）現象：管道中有流量，但顯示為0。
解決方法：
1、首先確認流量值是否在下限以下或靠近下限附近。2、檢查流量傳感器/溫度傳感器/壓力傳感器連接是否良好。3、將增益提高觀察。4、觀察溫度、壓力是否顯示正常。按傳感器檢測方法檢測流量/溫度/壓力傳感器電路檢查。
（三）現象：流量顯示不穩定。
解決方法：
1、首先確認是否流量本身不穩定，適當調高時間常數。2、檢查流量是否在下限附近。3、檢查管道震動是否嚴重，必要時加支撐。
（四）現象：電流輸出不正確。
解決方法：
1、首先確認二次表量程與***大流量一致，判斷電流輸出是否正常也以此為準。2、檢測電流輸出回路（進入工程師菜單）。3、檢查電流回路負載電阻是否小于***大負載電阻值600歐姆。
（五）現象：流量顯示隨流量變化，但與實際流量不符。
解決方法：
1、檢查儀表機號和位號是否對應正確，注意不同機號的儀表不能錯裝。2、檢查儀表常數儀表數值是否與銘牌一致。3、在測量方式為質量流量和標準體積流量時，檢查介質工況溫度和壓力是否與設計選型時相差太多，如果差別很大，須按實際的工況條件計算修改相應的參數（工況密度、標況密度、***大流量、***小流量等）。
4、檢查前后直管段是否滿足要求。5、檢查儀表安裝是否對中。6、檢查管道內徑是否與儀表內徑一致。7、檢查密封墊片，不能探入管道內。8、檢查管道內壁是否光滑。9、檢查安裝角度和方向是否正確，介質流向是否與箭頭一致。10、檢查測量介質是否有雙相流存在，如在濕蒸汽中加一個水分分離器去掉小水滴，在氣體中用一個合適的過濾器去掉固體顆粒等。11、檢查流量是否在下限附近，流量低于下限不能準確穩定測量。12、按照檢查傳感器，檢測電容和絕緣電阻值是否在規定的范圍內。
問：工業行業如何選型渦街流量計廠家呢？
華云答：
主要考慮3點：
1.渦街流量計的的采購成本。
2.廠家的產品質量。
3.關鍵是你要選擇的廠家售后服務要好。
貿易結算型流量計與過程控制和內部考核計量的流量測量相比，貿易結算型流量計對流量測量儀表的誤差直接影響到客戶的利益，所以在流量計選型尤其重要，對過程控制精度要求要高。在集中供熱的企業公司將熱能買給廣大的用戶，并且需要按照熱能計量結算熱能費用，流量計是企業結算費用的主要依據，因此受到了雙方的普遍重視，。管道上安裝的流量計進行對熱能的計量，流量計是企業經營的基礎，如果流量計測量不準確，往往企業的利益就會大大的損失，貿易結算型流量計需要具有以下要求。
1、對流量計測量精度的要求，流量計的精準度需要比過程控制的要求高。
2、對流量計測量范圍的要求，在熱網中，各種各樣的用戶對于企業計量系統的范圍度要求差別很大，有的客戶生產量大，需要連續生產，長期流量都是較為穩定的狀態，有的用戶是隨著季節的變化，比如有的客戶夏天和冬天的流量相差非常大，而有的客戶生產不定，多數時流量負荷為零，所以對于流量計的測量范圍要求要寬。
3、下限流量計費功能，如果用戶的***小的使用流量比流量計規定的下限流量要低，，就會出現流量信號沒有輸出，或者是流量信號輸出太小導致了小信號切除，對熱力公司來說都是非常不利的，損失了供方的利益，有失公正，為了防止這種現象出現，對于貿易結算的流量，供方和需方往往根據流量計可測范圍內正常使用的范圍度，約定好上限流量和下限流量，如果***小的流量小于所規定的下限流量，則按照下限流量的標準進行收費。
4、分時段計費功能要求：企業通常鼓勵夜間用能，促使負荷日夜平衡的狀態，以免白天超大負荷的用能，往往夜間用能比白天用能的費用要低。
5、掉電記錄功能的要求：用戶熱能計量的流量計通常是電動的形式，當電源突然斷電后，儀表停止了工作，累計流量是可以保持，但是不會增加，有的時候現場的用戶為了加一點費用，就會將計量的流量計電源關掉一段時間，這樣是不允許的，流量計的掉電記錄功能就是為了防止這種現象發生，可以查詢得到流量計的上、掉電的時間，就是要將這種有意或者無意拉電的時間一次不落的記錄下來。
6、停氣判斷要求：有的現場客戶在休息天不工作的時候會將蒸汽完全的關閉，關閉了閥門，停止進行用氣，流量計在判斷一旦停氣，就立刻停止流量積算。
7、定時抄表功能：定時抄報的功能就是在抄報員所設定好的抄報時刻，讀取到流量的累積流量，然后存放在一個儀表單元中，這個單元的累積流量一直保留到下個抄報時間才進行清零。
8、面板清零功能：選擇面板清零有效時，按一下流量計上面的復位按鍵，累計流量即可清除。
渦街流量計產品解釋：
渦街流量計正確選型才能保證渦街流量計更好的使用。選用什么種類的渦街流量計應根據被測流體介質的物理性質和化學性質來決定?使渦街流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。1、精密功能檢查精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式渦街流量計。2、可測量的介質測量介質流速、儀表量程與口徑 測量一般的介質時，渦街流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。3、渦街流量變送器的選擇在飽和蒸汽測量中采用VA型壓電式渦街流量變送器，由于渦街流量計量程范圍寬，因此，在實際應用中，一般主要考慮測量飽和蒸汽的流量不得低于渦街流量計的下限，也就是說必須滿足流體流速不得低于5m/s。根據用汽量的大小選用不同口徑的渦街流量變送器，而不能以現有的工藝管道口徑來選擇變送器口徑。4、壓力補償壓力變送器的選擇由于飽和蒸汽管路長，壓力波動較大，必須采用壓力補償，考慮到壓力、溫度及密度的對應關系，測量中只采用壓力補償即可，由于管道飽和蒸汽壓力在0.3-0.7MPa范圍，壓力變送器的量程選擇1MPa即可。5、.顯示儀表選擇
顯示儀表智能流量顯示儀，具有穩壓補償、瞬時流量顯示和累積流量積算功能。

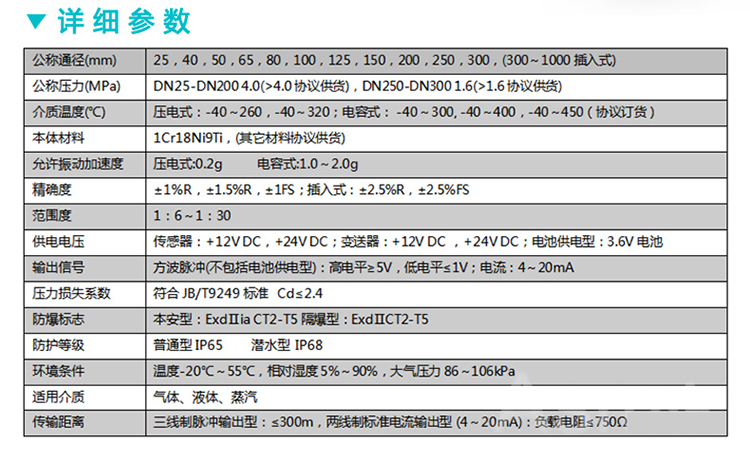

技術參數：
法蘭連接式口徑選擇15,20,25,32,40,50,65,80,100,125,150,200,250,300
流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
測量精度 1.0級 1.5級
被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃
輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V脈沖占空比約50%,傳輸距離為100m脈沖
電流遠傳信號 4～20 mA,傳輸距離為1000儀表使用環境
溫度:-25℃～+55℃
濕度:5～90% RH50℃
材質 不銹鋼, 鋁合金
電源 DC24V或鋰電池3.6V防爆等級
本安型iaIIbT3-T6，防護等級 IP65

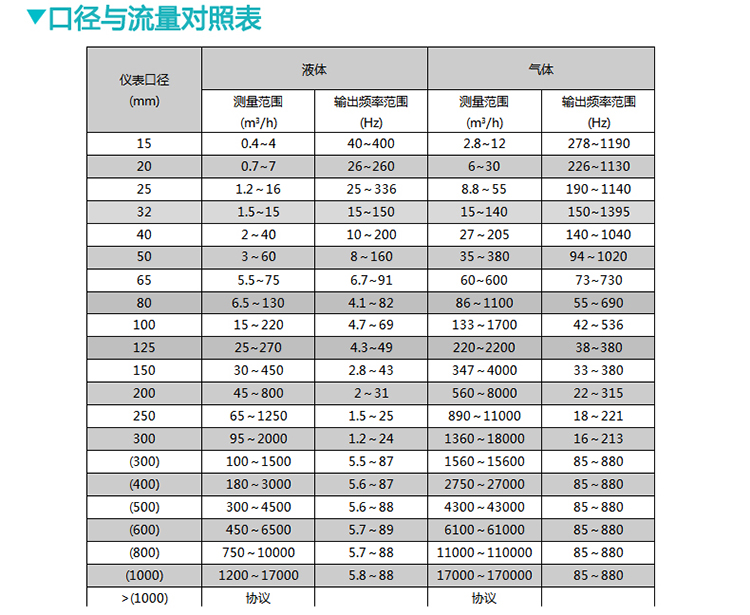

渦街流量計口徑與流量對照表
渦街流量計信號換算與接線方式

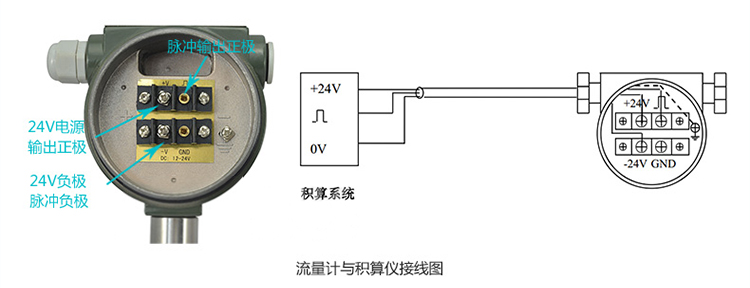

電壓脈沖換算成累積流量，（累計流量值）Qs=N/K，K是流量系數（出廠都已經給定），N是一段時間內的總脈沖數。1）可由二次儀表（流量積算儀、PLC等）將脈沖頻率f進行積算，得到一段時間內的總個數。2）直接一段采集脈沖個數，得到總數。 脈沖輸出接線方式

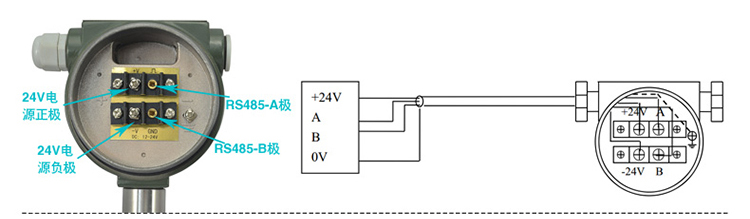

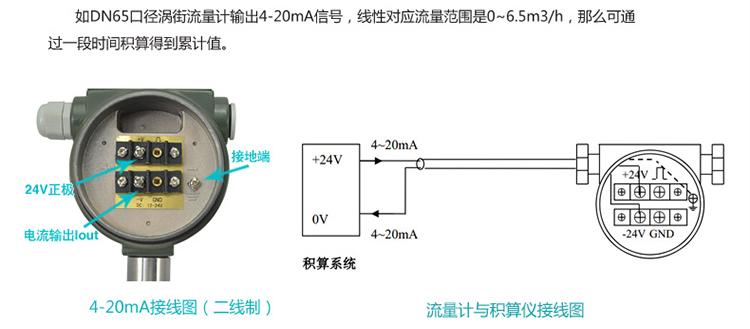

電流信號換算成瞬時流量（4-20mA接線方式）485通訊接線
渦街流量計安裝注意事項

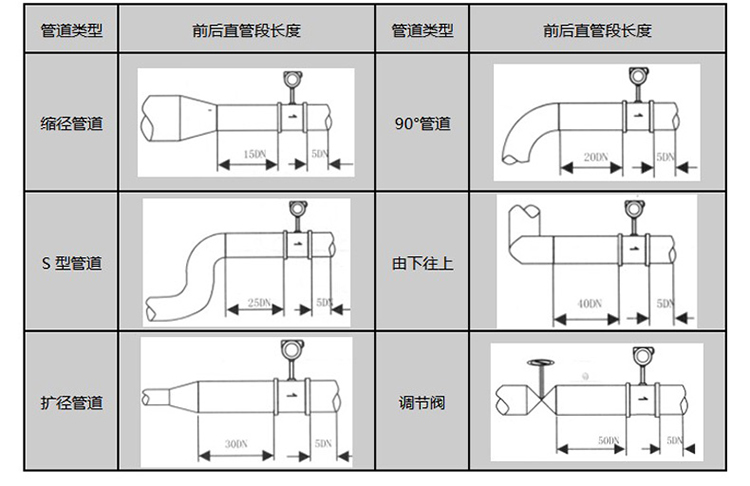

安裝點選擇： 由于智能渦街流量計的檢測原理限制，應盡量遠離工業現場有震動源的地方。 常見震動源： 現場設備：水泵、抽水機、調節閥等 人為因素：路面施工、管道敲打。 安裝距離選擇： 智能渦街流量儀表對安裝點的上下游直管段有一定要求（前10后5），否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求如下：
訂貨時請提供以下參數：
1.介質：名稱
2.工作狀態***高、正常、較低溫度
3.工作狀態***高、正常、較低壓力
4.管道內外徑，***小、正常、***大流量
5.腐蝕性、磨損性，是否有負壓
6.安裝要求及環境：一體還是分體，信號輸出，通訊方式，供電電源
7.安裝環境：防護等級和防爆要求
結語：綜上所述，渦街流量計儀表技術的應用，只要在合理計算選型，正確安裝條件，它一定能在生產中發揮其卓越的性能，隨著科技的發展，渦街流量計轉換器及傳感器工藝的不斷完善，渦街流量計將會更廣泛的應用，推動為我國工業化不斷發展前進。
