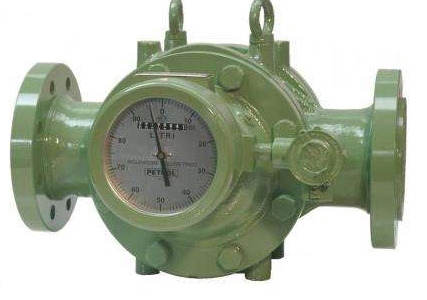

容積式流量計，又稱定排量流量計，簡稱 PD 流量計，在流量儀表中是精度***高一類。大部分結構型號的液體儀表基本誤差為±0.5％R;較高精度儀表的基本誤差為±（0.1－0.2）%R。重復性誤差一般為基本誤差的 1／5－1／2。我們在原油交接計量中使用的流量計一般為 0.2－0.5 級。容積式流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。容積式流量計按其測量元件分類，可分為橢圓齒輪流量計、刮板流量計、雙轉子流量計、旋轉活塞流量計、往復活塞流量計、圓盤流量計、液封轉筒式流量計、濕式

氣量計及膜式氣量計等。

1 選型與安裝

根據被測介質和測量范圍的不同，選擇合適的流量計。對于高粘度的油類，可考慮采用刮板式容積流量計.對于低粘度的油類以及水的測量，可考慮采用橢圓齒輪式、腰輪式等容積式流量計，對于準確度要求不高的場合，也可采用旋轉活塞式或刮扳式容積流量計。

2 操作及注意事項

清洗管線新投管線運行前要清掃，往往隨后還要用實流沖洗，以去除殘留焊屑垢皮等。此時先應關閉儀表前后截止閥，讓液流從旁路管流過；若無旁路管，儀表位置應裝短管代替。

排盡氣體通常實液掃線后，管道內還殘留較多空氣，隨著加壓運行，空氣以較高流速流過容積式流量計，活動測量元件可能過速運轉，損傷軸和軸承。因此開始時要緩慢增加流量，使空氣漸漸外逸。

容積式流量計的量限確定，通常采用這樣的算法：下限流量 qmin，是根據流量計誤差特性來決定。即該***小流量時

的誤差必須在允許誤差范圍之內；上限流量 qmax，是考慮流量計運動部件的磨損情況而決定。流量過大，會導致流量計運動部件加速磨損而引起泄漏量增加，誤差增加。—般的選擇為 qmax≈5～10qmin。即***佳流量應控制在（70－80）%***大流量以內，以保證儀表使用壽命。

檢查過濾器濾網，新線啟動過濾器網***易被打破，試運行后要及時檢查網是否完好。同時過濾網清潔無污物時記錄下常用流量下的壓力損失這兩個參數，今后不必卸下檢查網堵塞狀況，即以壓力損失增加程度判斷是否要清洗。

避免急劇流量變化 應注意不能有急劇的流量變化（如使用快開閥），因腰輪的慣性作用，急劇流量變化將產生較大附加慣性力，使轉子損壞。用作控制系統的檢測儀表時，若下游控制突然截止流動，轉子一時停不下來，產生壓氣機效應，下游壓力升高，然后倒流，發出錯誤信號。

沖洗管道用蒸汽禁止通過容積式流量計。

液體進入流量計前進行脫氣是保證容積式流量計的主要環節。

 　　眾所周知，浮子流量計、差壓式流量計和容積式流量計是流量計中使用量***大***多的那個，它們廣泛應用于測量天然氣、油品等的總量。在上幾篇文章中，我也已為大家講解了浮子流量計的內容，今天我就接著為大家重點講解新的知識—容積式流量計。

3 現場使用

 孔店交接油點用于棗園來油的計量交接，雙方商定：采取基本誤差法計量流量，流量計的精度等級不低于 0.2 級，流量計采取現場標準體積管實流檢定，每 6 個月檢定一次，檢定合格后方可使用。

 孔店每天接棗園來油量約為 4000-5000m3 ，***大流量200m3/h，***小流量 160 m3/h，常用流量 180m3/h，運轉 2 臺流量計，單臺流量***大 150m3/h，是***大可測量流量的 40－60%，***小 150m3/h；流量計檢定溫度為 58.6℃，因流體溫度不僅影響流量計的計量腔體體積，而且影響流體的粘度和漏失量，因此對流量計的運行溫度應嚴格控制在 56.6 ℃ -60.6℃之間，以減少流量計因溫度過高或過低造成流量計精度下降，造成原油交接計量過程中的不準確。另外原油中含有游離氣也是影響流量計精度的主要因素，對原油進入流量計前進行脫氣也是保證流量計度的一個主要環節，這就需要保證消氣器在運行過程中保持良好狀態，使油氣充分分離并排出。
