80G調頻雷達物位計
- 工作原理
- 產品特點

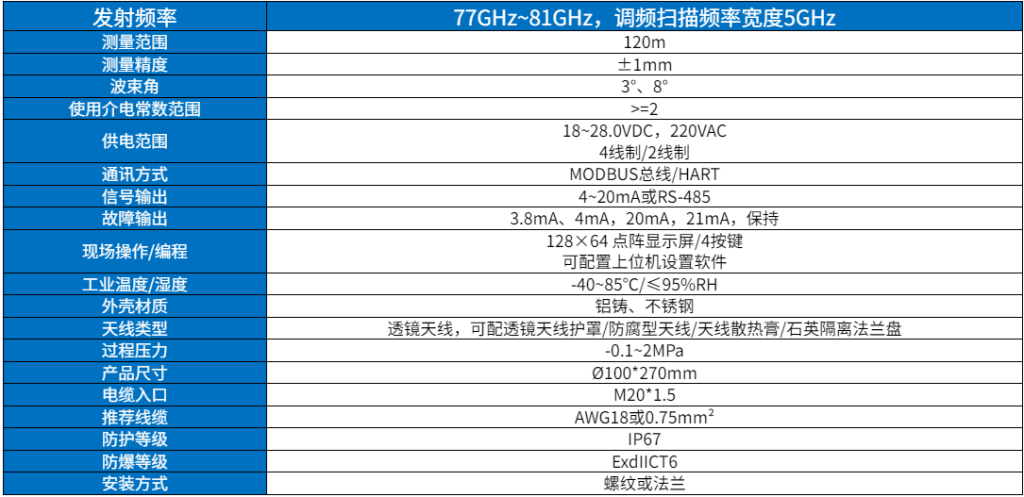

- 技術參數

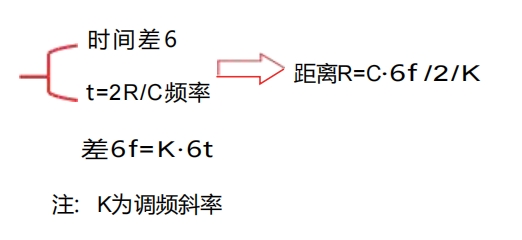

調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波,電磁波碰到介質反射后被雷達接收,接收信號與發射信號之間的頻率差8f與介質表面的距離 R成一定比例關系:R=C(速度)*Sf(頻率差)2/K(調頻斜率)。因為光速 C和調頻斜率K已知,因此估算出頻率差Sf,便可得到雷達安裝位置料面的距離R,再通過已知的罐體總高,減去雷達到料面的空間距離(簡稱空高),得出料位的高度。
什么是毫米波電磁波
通常將30-300GHz的頻域(波長為1~10毫米)的電磁波稱毫米波,它位于微波與遠紅外波相交疊的波長范圍,因而兼有兩種波譜的特點。本產品76-81GHz波段是目前為止了解和應用開發少的區域,具有以下幾個特性。
1、很好的瞬態性能:本波段的電磁脈沖的脈寬可以窄在亞皮秒(ps)級,因此,它可以用于對各種材料進行時間分辨研究,測量分子結構;通過取樣測量技術,能夠有效地抑制遠紅背景噪聲的干擾。
2、有很寬的寬帶:本波段脈沖源通常只需要幾個周期的電磁波震蕩,與許多生物大分子的振動和轉動能級、電介質、半導體、超導、薄膜材料的分子振動能級的波段接近。因此,本波段光譜可作為探測材料在毫米波波段信息的一種有效的手段,非常適合干測量材料吸收光譜,可用于進行定性鑒別應用。
3、相干性:相干電流驅動的偶極子振蕩產生或是相干的激光脈沖非線性差頻效應產生;
4、低能性:毫米波光子能量只有幾個毫電子伏,不會出現X射線電離和破壞待檢測物質的現象,因此不容易破壞待檢測物質。
5、強穿透性:對于非極性物質有很強的穿透力,許多非金屬非極性材料對本波段射線吸收較小,因此,可用于探測材料內部結構。例如,陶瓷/硬紙板/塑料制品,泡沫等對本波段電磁輻射是透明的,也可用于機場/車站安全監測,比如探査機械/爆炸物和毒品,或用于電路板焊接檢測。
6、易被極性分子吸收:本波段在非均勻的物質中有較少的散射,能夠探測和測量水汽含量等。也可以通過分析它們特征譜研究物質成分或進行質量控制。
作為用于工業測量領域的78GHz波段雷達,高精度、非接觸式物位和液位測量,具有其他普通微波脈沖雷達、導波雷達不可比擬的優勢,極
窄的波束和穿透能力,更能適應超復雜的工況,而不減弱測量性能。
應用領域
1、產品電磁波發射角小于3°,適合于狹窄空間或導波管道測量
2、產品可以達到120M測量范圍,適合于超大儲罐的測量
3、產品測量盲區在7-8CM范圍,適合于小型儲罐的測量
4、產品具有極高的測量精度,適合作為高精度計量級測量
5、產品具有豐富的回波處理算法和各類工況環境的經驗數據;對強粉塵、蒸汽等極惡劣工況或帶攪拌、加熱棒等特殊過程倉儲罐體應用,具
有其他同類產品所沒有的獨特優勢
產品特點
1、76GHZ-81GHz調頻波雷達
2、5GHz超大調頻掃描頻率寬度,應用面廣
3、支持標準HART、RS485/MODBUS總線協議
4、支持上位機設置軟件、罐旁表等操作方式
5、24VDC供電
6、簡單的安裝結構,適應現場各種安裝形態
