國產渦輪流量計生產廠家
我們一說到流量計，可以知道，早在古代奴隸社會時期，流量計就產生了，當時的流量計只是被用來測試河流流量和人們的用水量，而如今，流量計仍在被我們使用，在經濟發展、國防建設和科學研究上都少不了它的身影，可見它的功能之強大。
今天，經濟不斷發展，工業不斷進步，我們需要測量的東西越來越多，也就要求流量計有更多的功能，所以又出現了測量固體、氣體的流量計，我們今天要說的就是渦旋流量計這一種，現在生產流量計的廠家有很多，其中廠家也是不少，在這些廠家中，我們認為***出色的便是華云流量計這一家了，他們家的流量計在制作工藝和技術水平上都很高，從設計到生產，再到出售都是嚴格把關，售后有保障，是值得大家的信賴的。
| 儀表產品 | LWGY渦輪流量計 |
| 儀表材質 | 不銹鋼 |
| 精度 | ±1%R、±0.5%R |
| 重復性 | 0.05%～0.2% |
| 防爆等級 | 非防爆產品 |
| 信號輸出 |
二線制4-20mA信號 現場顯示：不帶 |
一、概述
LWGY系列渦輪流量變送器是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
LWGY系列渦輪流量變送器是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以4-20mA的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
二、產品特點
1.高度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計；
3.范圍度寬，中大口徑可達1:20，小口徑為1:10；
4.結構緊湊輕巧，安裝維護方便，流通能力大；
5.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

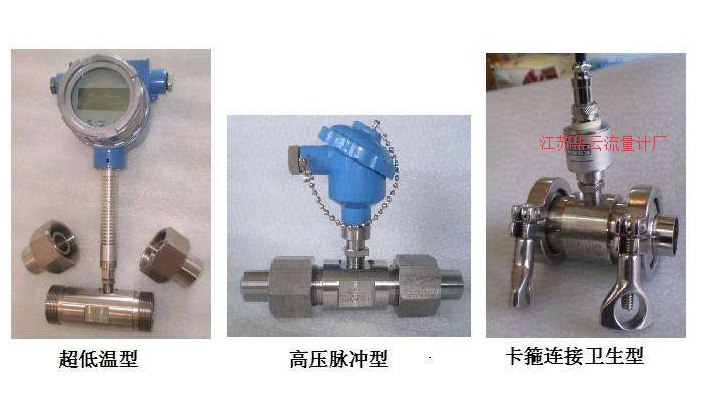

6.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
7.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、基本參數與技術性能
三、基本參數與技術性能
1.技術性能：表1
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
|
精度等級
|
±1%R、±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
|
|
輸出信號
|
4-20mADC電流信號
|
|
供電電源
|
+24VDC
|
|
信號傳輸線
|
2×0.3（二線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
豪斯曼接頭
|
|
防爆等級
|
非防爆產品
|
|
防護等級
|
IP65
|
2.測量范圍及工作壓力：表2
|
儀表口徑
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力（MPa）
|
特制耐壓等級（MPa）（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0、6.3、12、16
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0、6.3、12、16
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0、6.3、12、16
|
四、儀表選型:表3
|
型 號
|
說 明
|
|||||||
|
LWGY─
|
□
|
/□
|
/□
|
/□
|
/□
|
/□
|
/□
|
|
|
公
稱 通 徑 |
4
|
4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
|
||||||
|
6
|
6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
|
|||||||
|
10
|
10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
|
|||||||
|
15
|
15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
|
|||||||
|
20
|
20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
|
|||||||
|
25
|
25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
|
|||||||
|
32
|
32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
|
|||||||
|
40
|
40mm，標準量程2～20m3/h，寬量程為1～20m3/h
|
|||||||
|
50
|
50mm，標準量程4～40m3/h，寬量程為2～40m3/h
|
|||||||
|
65
|
65mm，標準量程7～70m3/h，寬量程為4～70m3/h
|
|||||||
|
80
|
80mm，標準量程10～100m3/h，寬量程為5～100m3/h
|
|||||||
|
100
|
100mm，標準量程20～200m3/h，寬量程為10～200m3/h
|
|||||||
|
125
|
125mm，標準量程25～250m3/h，寬量程為13～250m3/h
|
|||||||
|
150
|
150mm，標準量程30～300m3/h，寬量程為15～300m3/h
|
|||||||
|
200
|
200mm，標準量程80～800m3/h，寬量程為40～800m3/h
|
|||||||
|
類 型
|
A
|
4-20mA二線制電流輸出
|
||||||
|
精度等級
|
05
|
精度0.5級
|
||||||
|
10
|
精度1.0級
|
|||||||
|
渦 輪
類 型 |
W
|
寬量程渦輪
|
||||||
|
S
|
標準渦輪
|
|||||||
|
材 質
|
S
|
304不銹鋼
|
||||||
|
L
|
316（L）不銹鋼
|
|||||||
|
防 爆
|
N
|
基本型，非防爆產品
|
||||||
|
壓力等級
|
N
|
常規 （參照表2）
|
||||||
|
H(x)
|
高壓 （參照表2）
|
|||||||
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)?ldquo;公稱通徑”后加“（FL）”
例如，選用一臺法蘭連接式 非防爆型渦輪流量計測量水，需要4-20mA信號輸出，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：LWGY-40(FL)A /05/S/S/N/H1
例如，選用一臺法蘭連接式 非防爆型渦輪流量計測量水，需要4-20mA信號輸出，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：LWGY-40(FL)A /05/S/S/N/H1
下面我們就來談一談渦旋流量計。這種流量計結構簡單，使用起來方便耐用，壽命長達兩年，并且耗能很低，使用成本很少，可以說是十分的精細巧妙了。但是，可能也是因?yàn)檫@些，這種流量計十分容易受到外部因素的干擾，比如管道中測試體的不穩定，或是周圍環境的震動，甚至是一些小污漬，都會對測試的結果產生影響。所以在使用這種流量計時安裝和接線都要仔細檢查，尤其是使用的環境，要注意通風，不能安裝在潮濕的環境中，否則它的功能就會大打折扣了。
