燃氣渦輪流量計工作原理結構結構剖面圖
對于城鎮燃氣來說，渦輪流量計的精度已經可以滿足需求，并且渦輪流量計對于外供電的依賴性小，因此在城鎮燃氣計量設備使用量上來說，渦輪流量計依然占據很大的優勢。

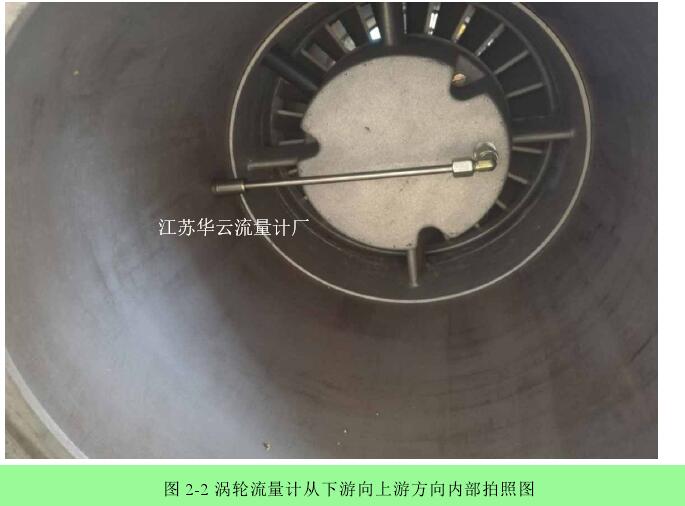

圖 2-2 渦輪流量計從下游向上游方向內部拍照圖
渦輪流量計經過前導流和內部其他結構的不斷優化，現階段的渦輪流量計的內部結構更加合理，計量度也更高，除此外渦輪流量計還具有一下特點：具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。
渦輪流量計結構：
渦輪流量計從外觀看是無法看出其內部結構的，因此往往給人以設計簡單的想法，然而渦輪流量計的的結構缺失很精細復雜的，渦輪流量計的葉片與內壁之間的距離只有幾毫米，高頻脈沖發生器與葉片的距離也是有嚴格要求的，太近則會容易與葉片產生摩擦，太遠又會接收不到信號。這一切都要求渦輪流量計從生產到安裝都有著嚴格的要求，否則就會影響渦輪流量計的正常運行。

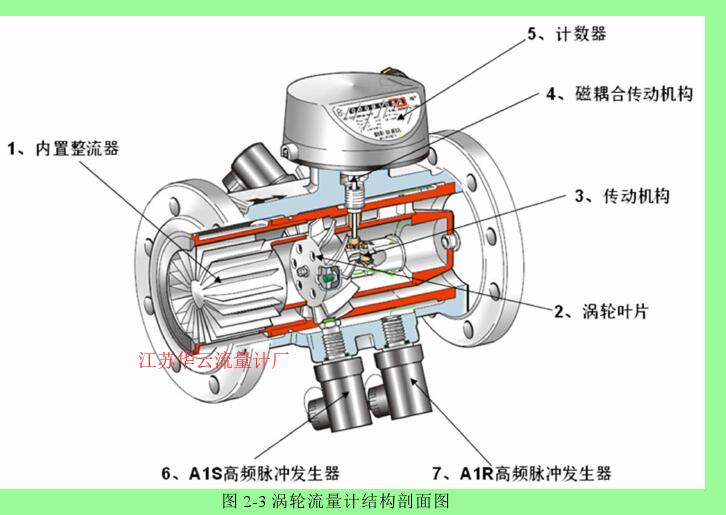

圖 2-3 渦輪流量計結構剖面圖
如圖 2-3 所示，當燃氣從左側經過內置整流器整流后，推動渦輪葉片使得渦輪流量計軸承開始轉動，經過傳動機構和磁耦合傳動機構的傳動作用，帶動計數器的轉動，進而記錄燃氣的工況用量。
高頻脈沖發生器是一個具有磁場的部件，當渦輪流量計的葉片經過高頻脈沖發生器時，葉片切割高頻脈沖發生器的磁場因而產生了微弱的電磁感應電流，高頻脈沖發生器會對葉輪的電磁感應電流產生相應的更加微弱電流，當一個葉片經過下一個葉片還沒有到來時，因沒有葉片切割磁場的微弱電流，所以高頻脈沖發生器自身的電流恢復，如此高頻脈沖發生器就形成了一個脈沖信號并將脈沖信號傳輸?shù)搅髁坑嬎阍O(shè)備上參與計算。流量計算設備綜合脈沖信號以及測量的溫度壓力等因素，根據計算機內部的計算公式，將工況條件下的流量數據轉換為標況流量數據。
