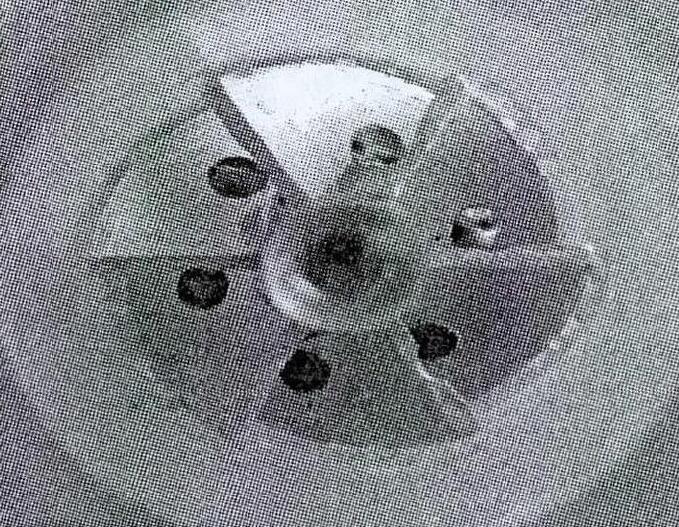

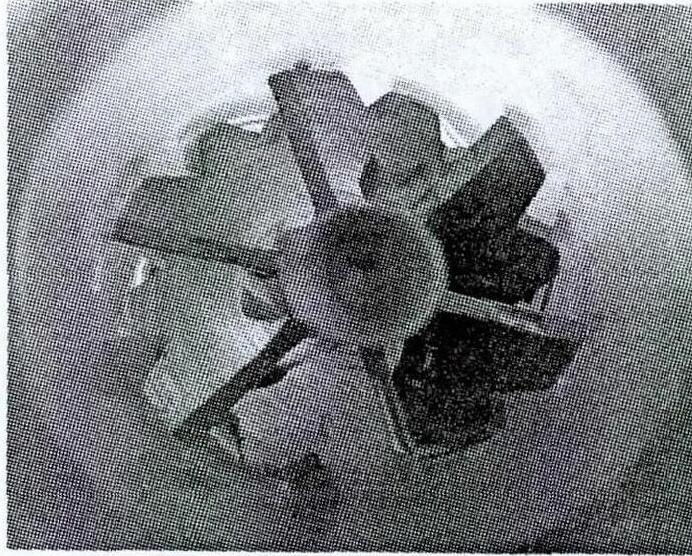

油田開發必須要處理好油井出砂的難題。導致油井出砂的主要原因就在于油藏儲層是疏松膠結砂巖。另外, 在油田開發的中后期, 因?yàn)殚L期注水或者是注氣開采會讓儲層骨架受到巨大的破壞, 也會導致油井出砂。油井出砂的主要危害有以下的幾個方面: (1) 砂埋產層, 使得油井減產甚至是停產; (2) 高速的砂粒, 導致地面以及井下設備的磨蝕更快; (3) 出砂使得地層虧空并出現坍塌, 導致套管損壞繼而導致油井報廢等。油井出砂, 造成油井產量大減, 作業成本激增, 經濟損失嚴重。葡萄花油田的的地址成分主要由細砂巖和泥砂巖組成, 儲油砂樣平均粒徑在0.1-1mm之間, 在以往測井中, 渦輪被井底出沙卡住的現象比較常見圖1、圖2, 從圖中可以看出, 砂礫卡住的位置在渦輪和儀器外殼之間。

在井下液體流經渦輪過程中, 由于砂體的體積較大, 被渦輪卡住, 導致渦輪不轉或時斷時續。儀器無法準確讀取流量參數。

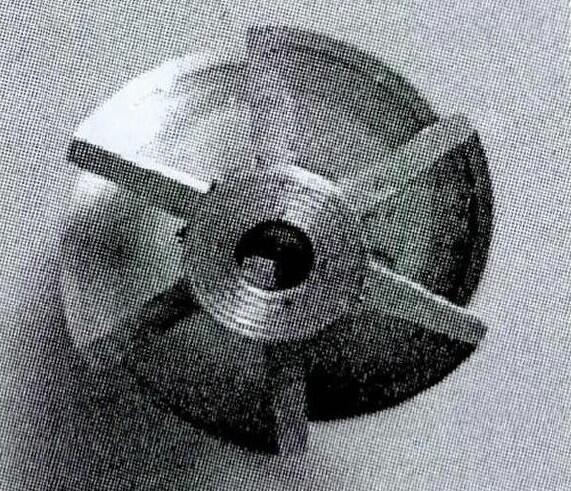

其次, 在渦輪寶石窩中, 也能偶爾發現砂體見圖3。

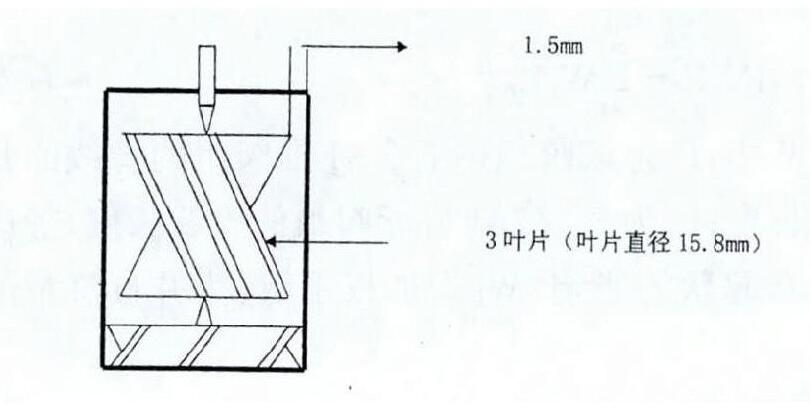

面對上述情況, 改進型的渦輪流量計增大了渦輪與儀器外殼的間隙, 其次減少了渦輪葉片數量,

改進過的渦輪流量計在葡萄花油田做了現場試驗對比, 在敖XXX-78井試驗情況如下:

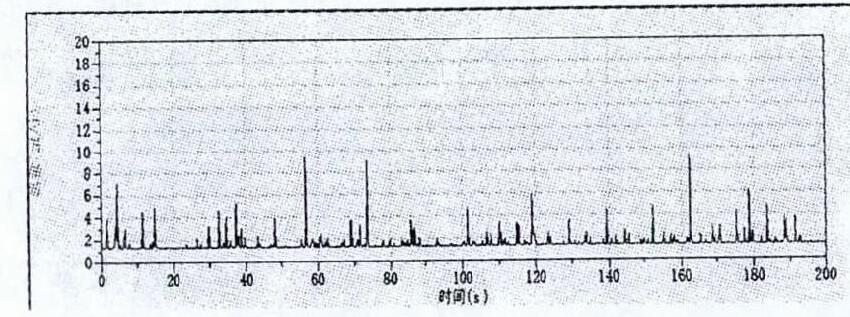

改進前渦輪流儀器

從上圖可以看到明顯的渦輪卡頓現象, 在渦輪卡住后, 流量曲線成直線狀態, 在渦輪解卡瞬間, 流量曲線會出現陡然的增高, 流量計算并不準確。

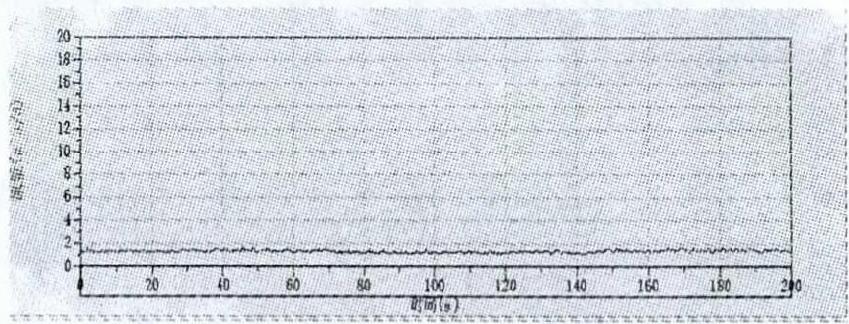

改進后的渦輪儀器

從上圖可以看出,**新的渦輪測得的曲線呈現出穩定狀態, 流量讀數準確。

采用新型渦輪后, 在葡萄花油田應用12井次, 測井成功率達到100%, 在先期試驗中查找的出4口砂井中, 采用舊渦輪測井都發生了渦輪卡頓現象, 換成新渦輪儀器后, 完全沒有卡頓現象發生。

但是新的渦輪在葡萄花油田的應用中, 也發現一個問題, 就是啟動排量問題, 葡萄花油田的單井產量低, 薄差層多, 小層產液量比較低, 有些小層產量無法達到啟動排量, 導致在油井分層測試中, 無法掌握準確資料。

新型的渦輪流量計設計從一定程度上杜絕了油井出砂對測井的影響, 對于產出剖面測井的精度有了進一步的提升, 尤其是對于葡萄花油田的一些區塊的測試任務, 有著重要的意義, 對于提高測井質量和提升測井效率都有很大的幫助, 但是受限于渦輪流量計自身的限制, 對于低產液油井和油層的測量結果還有待于進一步的研究。
