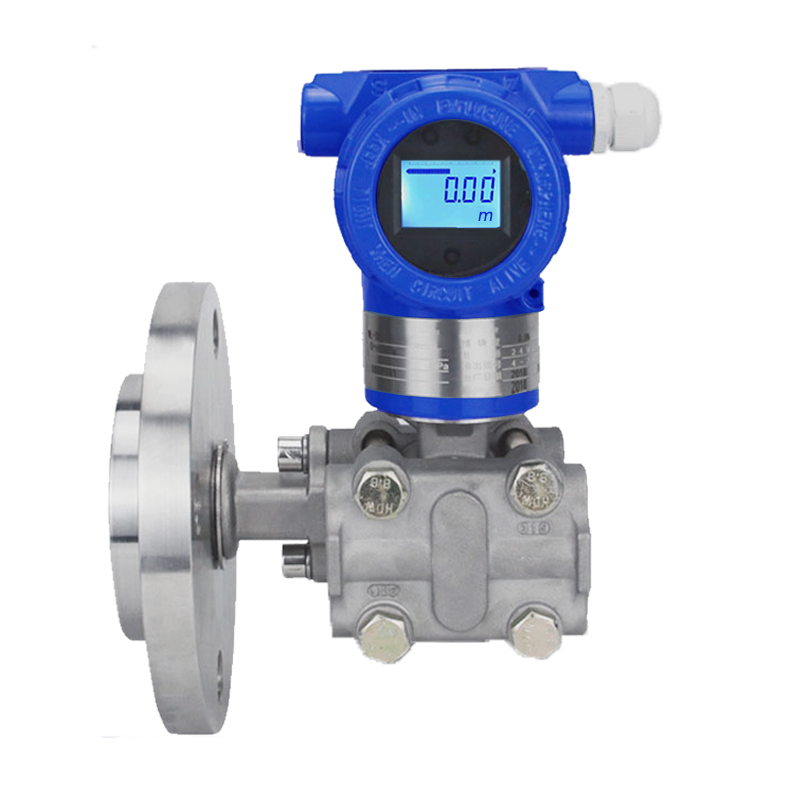

單法蘭液位差壓變送器
適用介質: 液體
不適用介質: 氣體、固體
產品簡介: 3051型法蘭式液位變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該法蘭式液位變送器具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，法蘭式液位變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
- 工作原理
- 產品特點
- 技術參數
被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
產品模擬型特點：
- 精度高
- 量程、零點外部連續可調
- 穩定性能好
- 正遷移可達500%、負遷移可達600%
- 二線制
- 阻尼可調、耐過壓
- 固體傳感器設計
- 無機械可動部件、維修量少
- 重量輕（2.4kg）
- 全系列統一結構、互換性強
- 小型化（166mm總高）
- 接觸介質的膜片材料可選
- 單邊抗過壓強
- 低壓澆鑄鋁合金殼體

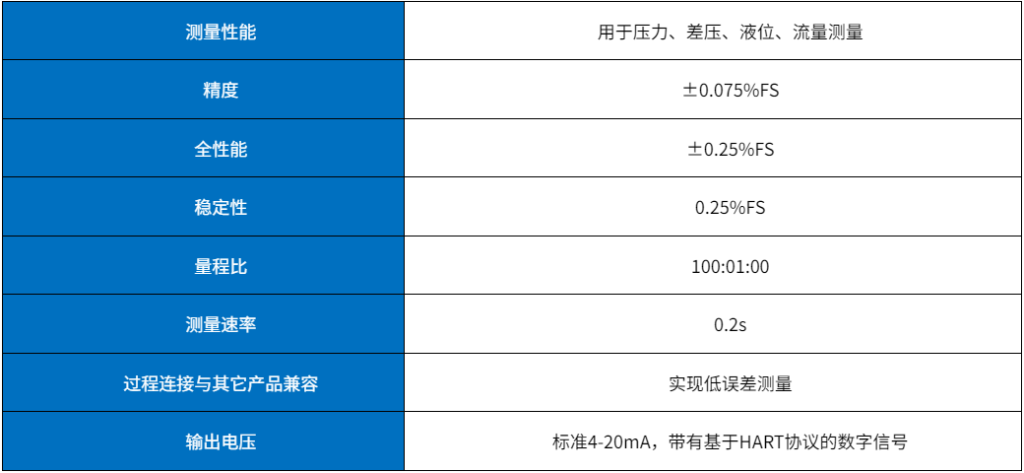

產品智能型特點：
- 超級的測量性能，用于壓力、差壓、液位、流量測量
- 數字精度：+（-）0.05%
- 模擬精度：+（-）0.075%+（-）0.1%F.S
- 全性能：+（-）0.25F.S
- 穩定性：0.25% 60個月
- 量程比：100：1
- 測量速率：0.2S
- 小型化（2.4kg）全不銹鋼法蘭，易于安裝
- 過程連接與其它產品兼容，實現佳測量
- 采用16位計算機的智能變送器
- 標準4-20mA，帶有基于HART協議的數字信號，遠程操控
- 支持向現場總線與基于現場控制的技術的升級。
YK-1151/3351LT型法蘭式液位變送器,可對各種容器進行精確的液位和密度測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有150Lb和300Lb的法蘭，也可根據用戶定制法蘭，法蘭膜片材料可選。具體尺寸請咨詢銷售部或參看本公司相關樣冊。
測量范圍：???
差壓：0-6.2-690KPa
靜壓：2.5MPa
