1、工作原理：玻璃轉子流量計是由兩部分組成的,一個是由下往上逐漸擴大的錐形玻璃管,另一個是在錐形玻璃管內上下自由移動的轉子。當流體由下往上流過錐形玻璃管時,轉子受到一個向上的“沖力”。當這個力等于轉子的重力減去流體對轉子的浮力時,轉子就浮在某一高度上;流體的流量突然由小變大時,作用在轉子上的“沖力”就加大,轉子上升。同時轉子與錐形玻璃管間的環隙增大,流體流速降低,因此“沖力”也就降低,當“沖力”再次等于轉子的重力減去流體對轉子的浮力時,轉子又在另一高度上穩定下來。因此,通過轉子的位置就可知道流體的流量。
產品價格：

價格	¥ 110.00~3200.00元
起批量	≥1 臺

規格選型：

產地	蘇州	是否進口	否	加工定制	是
品牌	華云	型號	LZS-50	類型	塑料轉子流量計
測量范圍	0.4~4 0.6~6 1-10 1.6-16（m3/h）	公稱通徑	聯系我（mm）	適用介質	氣體液體
工作壓力	聯系我（MPa）	工作溫度	聯系我（℃）	規格	LZS-50,LZS-50法蘭

主要產品有：玻璃棒式溫度計、金屬保護套溫度計、玻璃內標式溫度計、玻璃水銀精密溫度計、雙金屬溫度計、魚缸溫度計、水族溫度計、海水比重計、比重計、寒暑表、濕度計、紙板溫度計、溫度計表芯、室內溫度計、煙包溫度計、電接點溫度計（導電表）、烘箱溫度計、竹節溫度計、壓力式溫度計、壓力表、玻璃轉子流量計、數字顯示儀、熱電阻和熱電偶,玻璃轉子流量計等上千個品種。

溫度計是測溫儀器的總稱。根據所用測溫物質的不同和測溫范圍的不同，有煤油溫度計、酒精溫度計、水銀溫度計、氣體溫度計、電阻溫度計溫差電偶溫度計[1]、輻射溫度計和光測溫度計、雙金屬溫度計等。雙金屬溫度計是指專門用來測量500℃以上的溫度的溫度計，有光測溫度計、比色溫度計和輻射溫度計。雙金屬溫度計的原理和構造都比較復雜，這里不再討論。其測量范圍為500℃至3000℃以上。
氯氣玻璃轉子流量計

2、公式推導：
玻璃轉子流量計示意圖見圖1.
圖1 玻璃轉子流量計示意圖

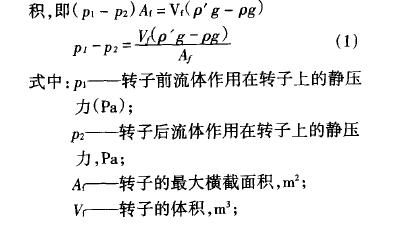

當轉子穩定在某一高度時，轉子在流體中的重量等于流體在轉子前后的靜壓降與轉子截面積的乘積，即：

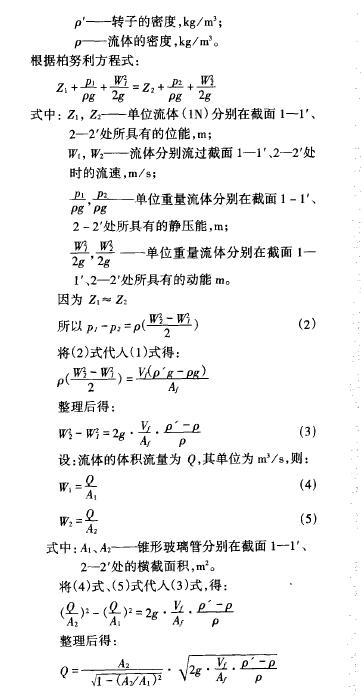

計算公式

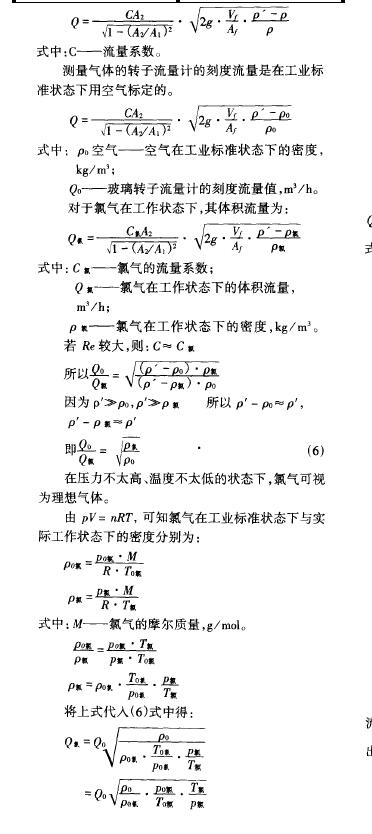

若考慮因流體的粘性、流動狀況、轉子的形狀等因素，則:

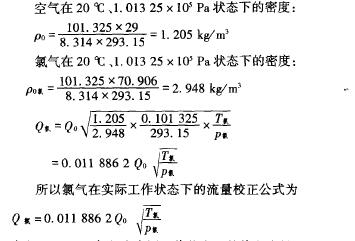

因為空氣的平均摩爾質量為29 g/mol;
所以氯氣的摩爾質量為70. 906 g/mol。
計算公式

式中:Q—氯氣在實際工作狀態下的體積流量，m'/h; Qo—錐形玻璃管流量計的刻度流量，m3/h; T ,氯氣在實際工作狀態下的溫度， K; P 氯氣的實際工作壓力，MPao 玻璃轉子流量計在不同刻度時的流量系數見表1.

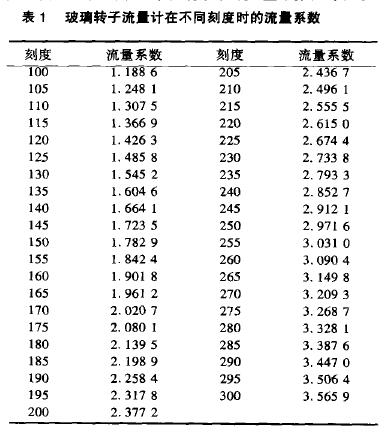

表1 玻璃轉子流量計在不同刻度時的流量系數

使用此表時，只要查出轉子流量計在某一刻度流量所對應的修正系數，然后乘以計算公式，就可得出氯氣在實際工作狀態下的實際流量。

概述：

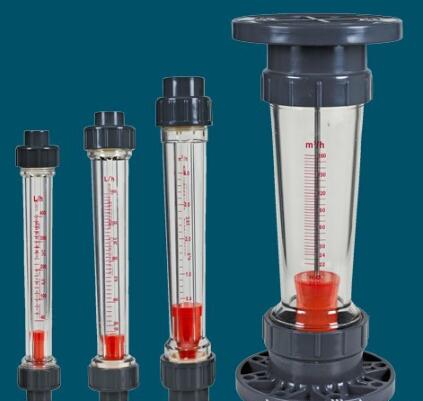

LZB防腐型玻璃轉子流量計 LZB/LZJ系列玻璃轉子流量計廣泛應用于化工，石油，輕工，醫藥，環保，食品及計量測試，科學研究等部門，測量單相非脈動流體（液體或者氣體）的流量計

防腐型玻璃轉子流量計LZB-( )F/LZJ-( )F系列耐腐蝕玻璃轉子流量計有較強的耐腐性能，可檢測酸（氫氟酸除外），堿，氧化劑和其他腐蝕性氣體或液體的流量適用于化工，制藥造紙，污水處理等行業玻璃轉子流量計1

外形尺寸

通徑 DN	A	B	C	D	E	連接形式
4	170	208	238	Φ16.5	38X32（正面）	軟管
6	170	208	238	Φ16.5	38X32（正面）	軟管
10	170	208	238	Φ16.5	38X32（正面）	軟管
15	Φ95	Φ65	470	Φ15	4-Φ14	法蘭
25	Φ115	Φ85	470	Φ25	4-Φ14	法蘭
40	Φ145	Φ110	570	Φ40	4-Φ18	法蘭
50	Φ160	Φ125	570	Φ50	4-Φ18	法蘭
80	Φ185	Φ150	660	Φ80	4-Φ18	法蘭
100	Φ205	Φ170	660	Φ100	4-Φ18	法蘭

玻璃轉子流量計2

原理與結構

防腐型玻璃轉子流量計玻璃轉子流量計主要由一個自下而上擴大的玻璃錐管和一只隨流體流量大小上下移動的浮子組成（圖3）。

玻璃轉子流量計3

防腐型玻璃轉子流量計流體自下而上流經錐管時，流體動能在浮子上產生的升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。玻璃轉子流量計讀數位置按圖4所示

玻璃轉子流量計4

防腐型玻璃轉子流量計LZB/LZB-（）F流量計的玻璃錐管分光滑內壁管（見圖5），通徑DN15以上玻璃轉子流量計，浮子通過導桿上下移動，保持穩定：LZJ/LZJ( )F系列玻璃轉子流量計玻璃錐管內壁有三條導向凸筋，使浮子保持穩定（見圖6）。通徑10以下的流量計采用軟管連接，配有針型流量計調節閥；通徑DN15以上玻璃轉子流量計采用法蘭連接。

玻璃轉子流量計5

接觸零部件材質

零部件	型號
零部件	LZB-4，6,10 LZJ-6，10	LZJ-4F LZJ-6F,10F	LZB-15 25，40	LZJ-15，25 40，50F	LZB-50 80，100	LZB-80 100F
浮子	304 不銹鋼	瑪瑙	304 不銹鋼	外包氟塑料	304 不銹鋼	外包氟塑料
基座	HPb-59-1 黃銅	304 不銹鋼	鑄鐵內襯聚丙烯塑料	鑄鐵內襯氟塑料	鑄鐵內涂防腐漆	鑄鐵內襯氟塑料
止檔	聚丙烯塑料	氟塑料	聚丙烯塑料	氟塑料	鑄鐵	氟塑料
密封圈及墊片	丁晴橡膠	氟橡膠	丁晴橡膠	氟橡膠	丁晴橡膠	氟橡膠
導桿			304 不銹鋼		304 不銹鋼

注：如果有機溶液訂貨請注明。

型號規格及參數

通徑

(mm)

型號

測量范圍

錐管

長度

(mm)

準確度等級

允許被測流體狀態

水20℃

空氣

20℃101325pa

LZB

LZJ

LZB-F

LZJ-F

溫度

℃

壓力

Mpa

LZB-4

LZB-4F

(1~10)L/h

(1.6~16)L/h

(2.5~25)L/h

(16~160)L/h

(25~250)L/h

(40~400)L/h

160

2.5

-20

120

≤1

LZB-6

LZJ-6

LZJ-6F

(2.5~25)L/h

(4~40)L/h

(6~60)L/h

(40~400)L/h

(60~600)L/h

(100~1000)L/h

2.5

LZB-10

LZJ-10

LZJ-10F

(6~60)L/h

(10~100)L/h

(16~160)L/h

(0.1~1)m3/h

(0.16~1.6)m3/h

(0.25~2.5) m3/h

LZB-15

LZJ-15F

(16~160)L/h

(25~250)L/h

(40~400)L/h

(0.25~2.5) m3/h

(0.4~4)m3/h

(0.6~6)m3/h

350

≤0.6

LZB-25

LZJ-25F

(40~400)L/h

(60~600)L/h

(100~1000)L/h

(1~10)m3/h

(1.6~16)m3/h

(2.5~25)m3/h

LZB-40

LZJ-40F

(0.16~1.6)m3/h

(0.25~2.5) m3/h

(4~40 ) m3/h

(6~60 ) m3/h

430

LZB-50

LZJ-50F

(0.4~4)m3/h

(0.6~6)m3/h

( 10~100) m3/h

(16~160 ) m3/h

450

LZB-80

LZJ-80F

(1~10)m3/h

(1.6~16)m3/h

( 50~250) m3/h

(80~400 ) m3/h

500

≤0.4

100

LZB-100

LZJ-100F

(5~25)m3/h

(8~40)m3/h

(120~600 ) m3/h

(200~1000 ) m3/h

注：特殊流量可以定制

全不銹鋼型LZB-( )B/BF LZB-( )B0/B0F

法蘭，浮子，導桿，支撐板及螺栓等均為304不銹鋼材質，型號為LZB-( )B.

接液材質如需要選用316，則型號為LZB-( )B0，需定制

如需不銹鋼內襯PTFE，則型號為LZB-( )BF(316為B0F)，需定制

全四氟型（DN3~DN10）型號為LZB-( )F4

基座，浮子，針閥采用聚四氟乙烯（PTFE），支撐板，螺絲等采用不銹鋼材質
