科里奧利質量流量計
廠家價格：
| 價格 | ¥ 7600.00~35000.00 |
| 起批量 | ≥1 個 |
廠家型號：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | CX-CMFI |
| 類型 | 質量流量計 | 測量范圍 | 0-550T/H（m3/h） | 精度等級 | ±0.2% |
| 公稱通徑 | DN1-DN150（mm） | 適用介質 | 液體 氣體 | 工作壓力 | 0-30（MPa） |
| 工作溫度 | -60~+200（℃） | 顯示 | 瞬時+累積+密度+溫度 | 輸出信號 | 4-20mA |
| 防護等級 | IP67 帶防爆 |

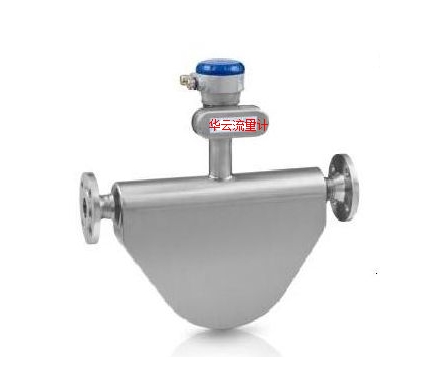

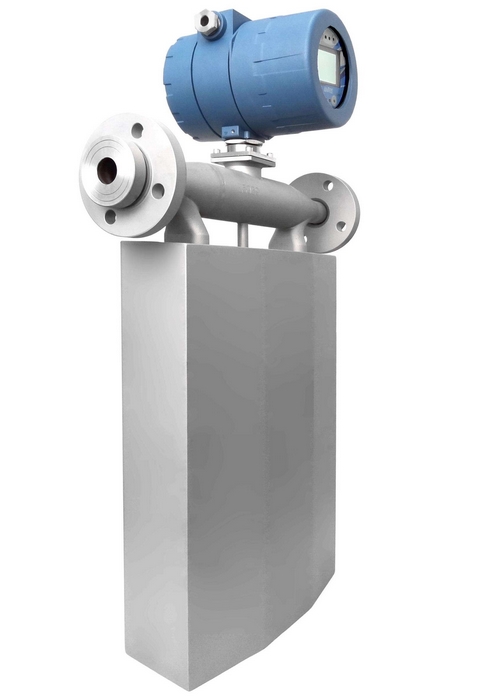

CX-CMFI 科里奧利質量流量計
概述
科里奧利力質量流量計是一種先進的高精度質量流量測量儀表。由于其優異的性能，使其測量準確度高，對流體狀態要求低，壓力損失小。多種規格的儀表都可以直接獲得被測量液體或漿液的質量流量、體積流量、密度、溫度，無需人工計算或估算。
即使在惡劣的工作環境下也能表現出優異的性能。其內部沒有活動部件，不需復雜的安裝，對工況條件也沒有苛刻的要求。每臺傳感器都由不銹鋼材料制造，變送器的多種輸出能滿足您的各種需要。
測量原理
質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上的科里奧利力（簡稱科氏力）來檢測管道中的質量流量。
當滿足兩個條件：（1）雙彎管以一定的頻率振動，（2）管道中有流體流動時，就會產生一種新的力——科氏力，這個力是由管道振動和管道流體流動合成產生的附加力，這個力在彎管上產生了扭矩，使得彎管對稱其中心線發生扭轉。通過在彎管兩側的位移傳感器檢測其電信號，再對電信號進行處理，直接得出質量流量。
產品技術參數
技術指標參數表（表一）
|
指標名稱 |
技術參數 |
|
質量流量測量準確度 |
±[0.2% +（零點穩定度/瞬時質量流量×100%）] |
|
質量流量測量重復性 |
±（1/2）×[0.2% +（零點穩定度/瞬時質量流量×100%）] |
|
密度測量范圍 |
0.2 g/cm3～3.5g/cm3 |
|
密度測量準確度 |
±0.002g/cm3 |
|
溫度測量范圍 |
-60℃～+200℃ |
|
溫度測量準確度 |
±1℃ |
|
電流輸出 |
4mA～20mA |
|
頻率輸出 |
0Hz～10kHz |
|
批控繼電器觸點容量 |
24V/0.1A |
|
批控繼電器觸點形式 |
常開（用戶訂貨時說明，可改為常閉） |
工作環境參數表（表二）
|
名 稱 |
參 數 |
|
流體介質溫度 |
-40℃～+200℃ |
|
工作環境溫度 |
0℃～+40℃ |
|
工作環境濕度 |
≤90% RH，非冷凝 |
|
大氣壓力 |
86kPa～106kPa |
|
變送器供電要求 |
本安型電源電壓: AC(220±10%)V，（50±5%）Hz 復合型電源電壓: (24±10%)V |
|
整機功率 |
＜15W |
規格型號及基本參數表（表三）
|
規格型號 |
公稱通徑 （mm） |
流量范圍 （t/h） |
計量范圍 （t/h） |
工作壓力上限 （MPa） |
零點穩定度 （t） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.04 |
0.004～0.04 |
30.0 |
0.000008 |
353.7 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
30.0 |
0.000067 |
39.3 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
30.0 |
0.00016 |
19.65 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
30.0 |
0.0002 |
4.912 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.183 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
0.902 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.334 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.197 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
