超聲波明渠流量計

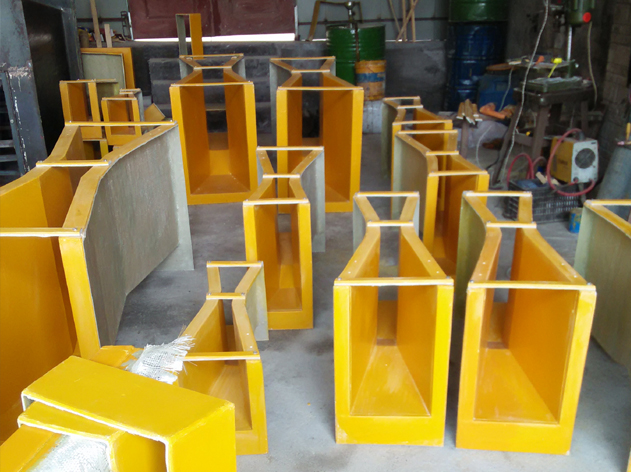

| 序 | b值 | 長*寬*高 | ***大流量 | 收縮段(mm) | 喉道段(mm) | 擴散段(mm) | 墻高(mm) | 體積 | 厚度MM | ||||||
| 號 | （mm） | (mm) | m³/h | B1 | L1 | La | b | L | N | B2 | L2 | K | D | 立方米 | 不銹鋼 |
| 1 | 25 | 635*267*265 | 19.44 | 167 | 356 | 237 | 25 | 76 | 29 | 93 | 203 | 19 | 230 | 0.04 | 1.2 |
| 2 | 51 | 774*314*305 | 50 | 214 | 406 | 271 | 51 | 114 | 43 | 135 | 254 | 22 | 260 | 0.07 | 1.2 |
| 3 | 76 | 914*359*517 | 115.56 | 259 | 457 | 305 | 76 | 152 | 57 | 178 | 305 | 25 | 460 | 0.17 | 1.2 |
| 4 | 152 | 1525*500*730 | 399.6 | 400 | 610 | 407 | 152 | 305 | 114 | 394 | 610 | 76 | 610 | 0.56 | 1.5 |
| 5 | 228 | 1630*665*890 | 900 | 575 | 864 | 576 | 228 | 305 | 114 | 381 | 457 | 76 | 770 | 0.98 | 1.5 |
| 6 | 250 | 2845*980*1060 | 900 | 780 | 1325 | 883 | 250 | 600 | 230 | 550 | 920 | 80 | 800 | 2.96 | 2 |
| 7 | 300 | 2870*940*1200 | 1440 | 840 | 1350 | 902 | 300 | 600 | 230 | 600 | 920 | 80 | 950 | 3.24 | 2 |
| 8 | 450 | 2945*1120*1200 | 2268 | 1020 | 1425 | 948 | 450 | 600 | 230 | 750 | 920 | 80 | 950 | 3.96 | 2 |
| 9 | 600 | 3020*1300*1200 | 3060 | 1200 | 1500 | 1000 | 600 | 600 | 230 | 900 | 920 | 80 | 950 | 4.71 | 2 |
| 10 | 750 | 3095*1480*1200 | 3960 | 1380 | 1575 | 1053 | 750 | 600 | 230 | 1050 | 920 | 80 | 950 | 5.50 | 2.5 |
| 11 | 900 | 3170*1660*1200 | 4500 | 1560 | 1650 | 1099 | 900 | 600 | 230 | 1200 | 920 | 80 | 950 | 6.31 | 2.5 |
| 12 | 1000 | 3200*1780*1250 | 5400 | 1680 | 1705 | 1139 | 1000 | 600 | 230 | 1300 | 920 | 80 | 1000 | 7.12 | 2.5 |
| 13 | 1200 | 3320*2020*1250 | 7200 | 1920 | 1800 | 1203 | 1200 | 600 | 230 | 1500 | 920 | 80 | 1000 | 8.38 | 3 |
| 14 | 1500 | 3470*2380*1250 | 9000 | 2280 | 1950 | 1203 | 1500 | 600 | 230 | 1800 | 920 | 80 | 1000 | 10.32 | 3 |
| 15 | 1800 | 3620*2740*1250 | 10800 | 2640 | 2100 | 1203 | 1800 | 600 | 230 | 2100 | 920 | 80 | 1000 | 12.40 | 3 |
| 16 | 2100 | 3770*3100*1250 | 12960 | 3000 | 2250 | 1203 | 2100 | 600 | 230 | 2400 | 920 | 1000 | 14.60 | 3 | |
| 17 | 2400 | 3920*3460*1250 | 21600 | 3360 | 2400 | 1203 | 2400 | 600 | 230 | 2700 | 920 | 1000 | 17.00 | 3 | |
主要技術指標及技術參數
1. 流量范圍：10升/秒～10米3/秒 （由配用的量水堰槽的種類、規格確定）
2. 累計流量：8位十進制數，累滿8位后自動回零，重計
3. 流量精度：±5％（1～3％配用量水堰槽的不確定，再附加上1～2％的儀表測量誤差）
4. 測距范圍：0.4～2米（從探頭底部起0.4米內是盲區，0.4～2米內為測距范圍）
5. 測距精度：±3mm （在1米量程內標定的結果）
6. 液位分辯：1mm
7. 工作環境溫度：-20～55℃
（交流供電，且儀表內有附加自伴熱時可以：-35～55℃，附加自伴熱要在訂貨時聲明）
8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. 供電電源：
交流供電：220V±10％ 6W （使用儀表自伴熱時為26W）
直流供電：12V±2V 120mA (直流供電時，儀表沒有4～20mA輸出和繼電器動作)
交流、直流供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
10. 儀表日歷鐘計時誤差: < 5分鐘/每月
11. 儀表數據存儲量：
每月、每天、每小時的記錄：僅記錄流量 ＞2年，附加其它儀表4路 ＞4個月
每分鐘的記錄：僅記錄流量 ＞8小時，附加其它儀表4路 ＞4小時
12. 接入其它儀表的4～20mA電流：
儀表內部采樣電阻： 200Ω；負端與儀表地端共接
可以接入的數量：I1、I2、I3、I4共4路
13. 可以配接的打印機：接口插座， DB25插孔
設定為“打印記錄”時：EPSON兼容（建議配用TP-μp40T）
設定為“定時打印”時：僅TP-μp40T （需用該打印機內的漢字庫）
14. 4～20mA電流輸出：
外部負載電阻：0～500Ω
誤差： 0.5％ (相對儀表示值)
負端與儀表地端共接 (根據應用要求可改成懸浮地輸出)
輸出內容：流量、液位可選
15. RS232：接口插座，DB9插針
編碼方式： 1起始位，8數據位，1停止位，有奇偶校驗位或無校驗位
波特率： 300,600,1200,2400,4800,9600,14400,19200,28800,43200,57600可選
通訊協議：怡文、金源、西交、九波等（見第十章第10節“遠程通訊”）
16. 繼電器：
控制方式： 每累計設定的m3閉合一次、液位報警、液位上限、液位下限可選
類型： 單刀雙擲 （常開、常閉）
觸點容量： AC250V 1A ；DC30V 1A
2. 累計流量：8位十進制數，累滿8位后自動回零，重計
3. 流量精度：±5％（1～3％配用量水堰槽的不確定，再附加上1～2％的儀表測量誤差）
4. 測距范圍：0.4～2米（從探頭底部起0.4米內是盲區，0.4～2米內為測距范圍）
5. 測距精度：±3mm （在1米量程內標定的結果）
6. 液位分辯：1mm
7. 工作環境溫度：-20～55℃
（交流供電，且儀表內有附加自伴熱時可以：-35～55℃，附加自伴熱要在訂貨時聲明）
8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. 供電電源：
交流供電：220V±10％ 6W （使用儀表自伴熱時為26W）
直流供電：12V±2V 120mA (直流供電時，儀表沒有4～20mA輸出和繼電器動作)
交流、直流供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
10. 儀表日歷鐘計時誤差: < 5分鐘/每月
11. 儀表數據存儲量：
每月、每天、每小時的記錄：僅記錄流量 ＞2年，附加其它儀表4路 ＞4個月
每分鐘的記錄：僅記錄流量 ＞8小時，附加其它儀表4路 ＞4小時
12. 接入其它儀表的4～20mA電流：
儀表內部采樣電阻： 200Ω；負端與儀表地端共接
可以接入的數量：I1、I2、I3、I4共4路
13. 可以配接的打印機：接口插座， DB25插孔
設定為“打印記錄”時：EPSON兼容（建議配用TP-μp40T）
設定為“定時打印”時：僅TP-μp40T （需用該打印機內的漢字庫）
14. 4～20mA電流輸出：
外部負載電阻：0～500Ω
誤差： 0.5％ (相對儀表示值)
負端與儀表地端共接 (根據應用要求可改成懸浮地輸出)
輸出內容：流量、液位可選
15. RS232：接口插座，DB9插針
編碼方式： 1起始位，8數據位，1停止位，有奇偶校驗位或無校驗位
波特率： 300,600,1200,2400,4800,9600,14400,19200,28800,43200,57600可選
通訊協議：怡文、金源、西交、九波等（見第十章第10節“遠程通訊”）
16. 繼電器：
控制方式： 每累計設定的m3閉合一次、液位報警、液位上限、液位下限可選
類型： 單刀雙擲 （常開、常閉）
觸點容量： AC250V 1A ；DC30V 1A

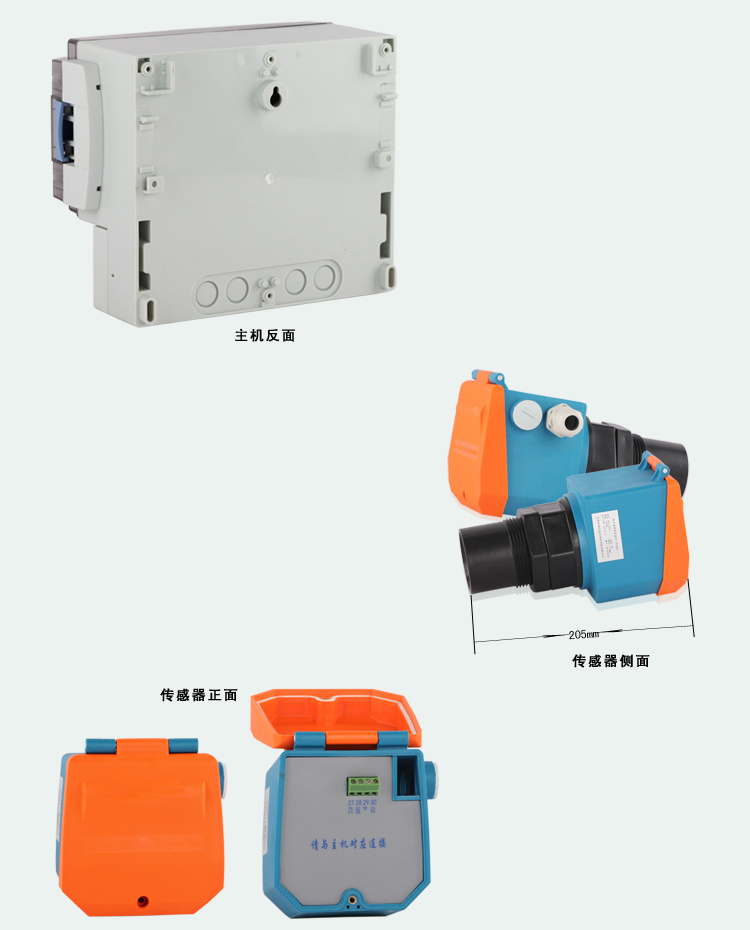

特點：
1：物理全封閉探頭：物理無縫隙全封閉探頭、據有防水防雨防塵防雷等明顯優勢，更適應在野外等惡劣場合使用
2:全中文人性化液晶顯示：全中文12864點液晶顯示，在顯示頁面能同時顯示水位高度、順時流量、累計流量、發射波狀態、液位顯示圖、繼電器開啟狀態、環境溫度，輸出電流等參數，只需要看一個頁面就能了解到所有的信息。
3：靈活的測量模式：時時液位與距離兩種測量模式，并可以靈活設置參考位置，讓流量更直觀
4：多樣的測量時間相應速度：根據不同現場環境可選擇快速，中速，慢速，大大的提高了明渠流量計的穩定性與精度。
5：參數鎖定功能：調試好參數以后，可以鎖定鍵盤，防止別人任意調動已經設置好的參數。
6：參數設置更簡單：無需以往明渠流量計復雜的參數設置，我們的軟件做到了內部完全智能化，三角堰直接安裝直接使用，矩形堰只需要選擇堰道口寬度，巴歇爾槽只需要設置c值與n值

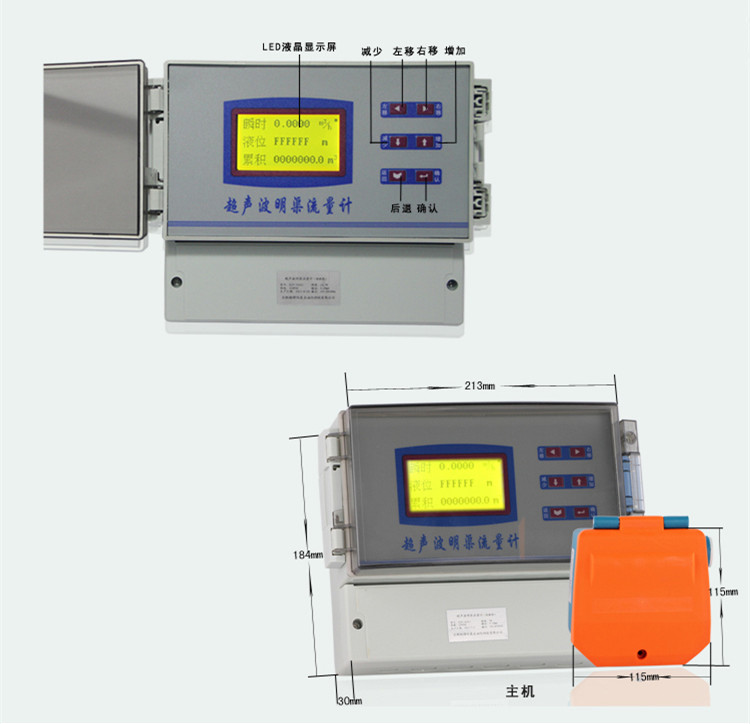

流量顯示界面如下：
一、用途
與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事液單位的污水排放口、城市下水道的流量及灌渠等。
由于本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其他形式的儀表具有更高的可靠性。
二、原理說明
HD-MQ系列超聲波明渠流量計直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系反算出流量。
1、超聲波測液位原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。
因此我們可以計算出探頭到反射面的距離D ＝ C*t/2（除2是因為聲波路徑要往返的原因，D是距離，C是聲速，t是時間）。再通過減法運算就可得出液位值。
2、量水堰槽的測流量原理

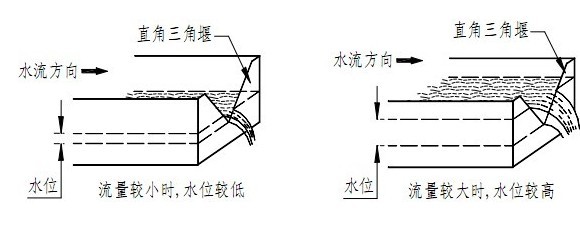

流通順暢的明渠內流量越大，液位越高；流量越小，液位越低（如下圖）。通過測量水位可以反算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減小至***小
量水堰槽把流量轉成液位（如下圖）

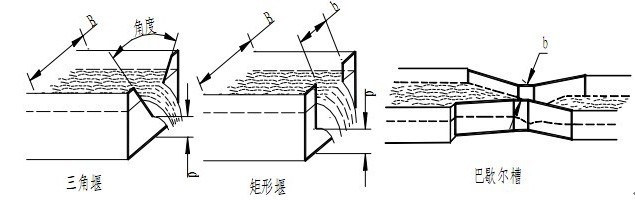

常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽（如下圖）
使用HD-MQ系列超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。
量水堰槽的水位-流量關系可以從計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書摘抄了一部分（第六、量水堰槽）。
巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。
直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時，三角堰與渠道寬B、開口角度、上游堰坎高度p有關；矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。
如果對計算量水堰槽水位-流量不熟悉，可將使用的量水堰槽參數通知儀表生產廠。生產廠幫助計算。應注意同時提供上述與確定水位-流量關系有關的參數。
三、主要技術指標
| 功 能 | 分體型 |
| 測量范圍 | 0.1升/秒～99999.99立方米/秒 |
| 累計流量 | 9999999999.00立方米（12為數字顯示） |
| 液位精度 | 0.3% |
| 分辨率 | 3mm或0.1%（取大者） |
| 流量精度 | 1%～5%（試堰板類型而定） |
| 顯示 | 中文背光液晶：瞬時流量、累計流量、物位測量值、距離測量值、變送值、環境溫度值、回波狀態、報警顯示、算法選擇等。 |
| 模擬輸出 | 4～20mA/750Ω負載 |
| 繼電器輸出 | 4組AC 250V/ 8A或DC30V/ 5A 狀態可編程 |
| 供電 |
220V AC+15% 50Hz 24VDC 120mA 可選 |
| 環境溫度 | 顯示儀表-20～+60℃，探頭-20～+80℃ |
| 通信 | 485通信,MODBUS協議（可選） |
| 防護等級 | 顯示儀表IP65，探頭IP68 |
| 探頭電纜 | 可達200米，標配10米 |
| 探頭安裝 | 根據量程和探頭的選型 |

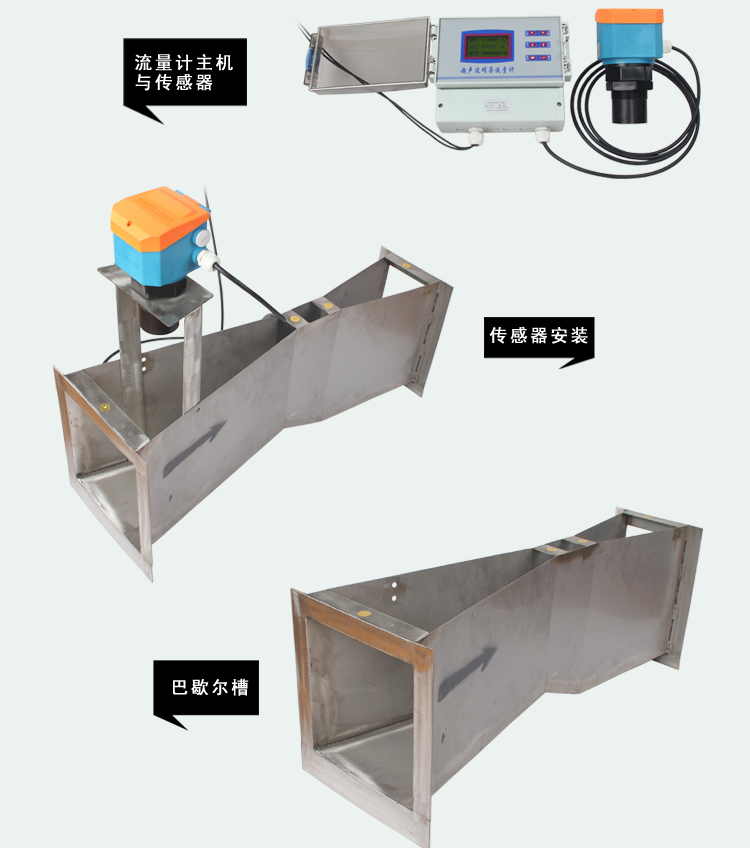

安裝探頭方法

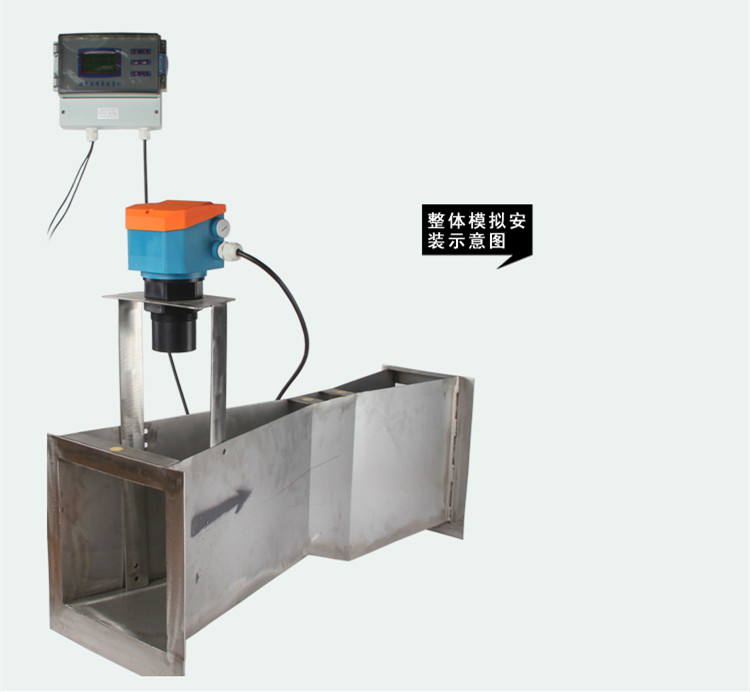

超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一面要對準水面。可以用水平尺放在探頭上蓋上，通過校上蓋水平使探頭對準水面。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置（如圖）；三角堰、矩形堰在上游一側，距堰板3～4倍***大過堰水深處
