電磁流量計接線實物圖及注意事項
電磁流量計作為重要的測量儀器，如果保障精準測量和減少設備的故障率，電磁流量計接線顯得至關重要；通俗的講，你只有把線路接好，電磁流量計才能正常的工作運轉，要是線接錯，接反可能導致測量不準，甚至設備損壞，得不償失！所以新設備安裝前，準備工作一定要做到位！下面我們具體講講電磁流量計接線實物圖解析：
一體式轉換器各接線端子標示圖
電磁流量計接線實物圖
a).上面一排：
T+ :RS485通汛輸出 T-:RS485通訊輸出
FUSE:輸入電源保險絲
b).下面一排：
I+: 流量電流輸出
COM:電流輸出地
COM:電流輸出地
P+:雙向流量頻率(脈沖) 輸出 COM:頻率(脈沖)輸出地 AL:下限報警輸出 AH:上限報警輸出 COM:報警輸出地
L1: 220V (24V)電源輸入
L2:220V (24V)電源輸入

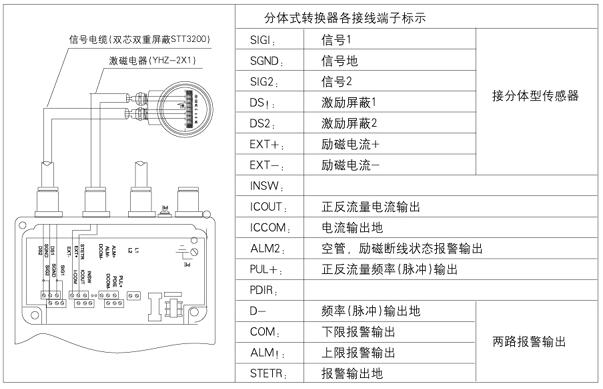

分體式轉換器各接線端子標示
a). 接分體型傳感器部分
SIGI: 信號1
SGND: 信號地
SIG2: 信號2.
DS1: 激勵屏蔽1
DS2: 激勵屏蔽2
EXT+: 勵磁電流+
EXT-: 勵磁電流-
b).信號部分
SGND: 信號地
SIG2: 信號2.
DS1: 激勵屏蔽1
DS2: 激勵屏蔽2
EXT+: 勵磁電流+
EXT-: 勵磁電流-
b).信號部分
ICOUT: 正反流量電流輸出
ICCOM: 電流輸出地
ALM2: 空管，勵磁斷線狀態報警輸出
PUL+; 正反流量頻率{脈沖)輸出PDIR:
c).兩路報警部分
D- 頻率(脈沖)輸出地
COM: 下限報警輸出
ALMI: 上限報警輸出
STETR: 報警輸出地
電磁流量計接線需要注意的事項
電磁流量計接線實物圖時，為了測量精準，連接的線必須使用專業、定制的信號線；電纜線越短越好。 激磁電纜可選用Yz中型橡套電纜，其長度與信號電纜一樣。另外信號電纜必須與其它電源嚴格分開，不能敷設在同一根管子內，不能平等敷設，不能絞合在一起應分別單獨穿在鋼管內。 還有就是不能將多余的電纜卷在一起，這樣影響測量精準度，所以不要怕浪費，應將多余電纜剪掉，并重新焊接好接頭。另外電纜進入電磁流量計傳感器電氣接口時做成U型，這樣能起到防止雨水滲透造成短路燒壞傳感器。實際操作中，還是建議聯系我們司華云儀表專業的電磁流量計專業工程師進行操作！
